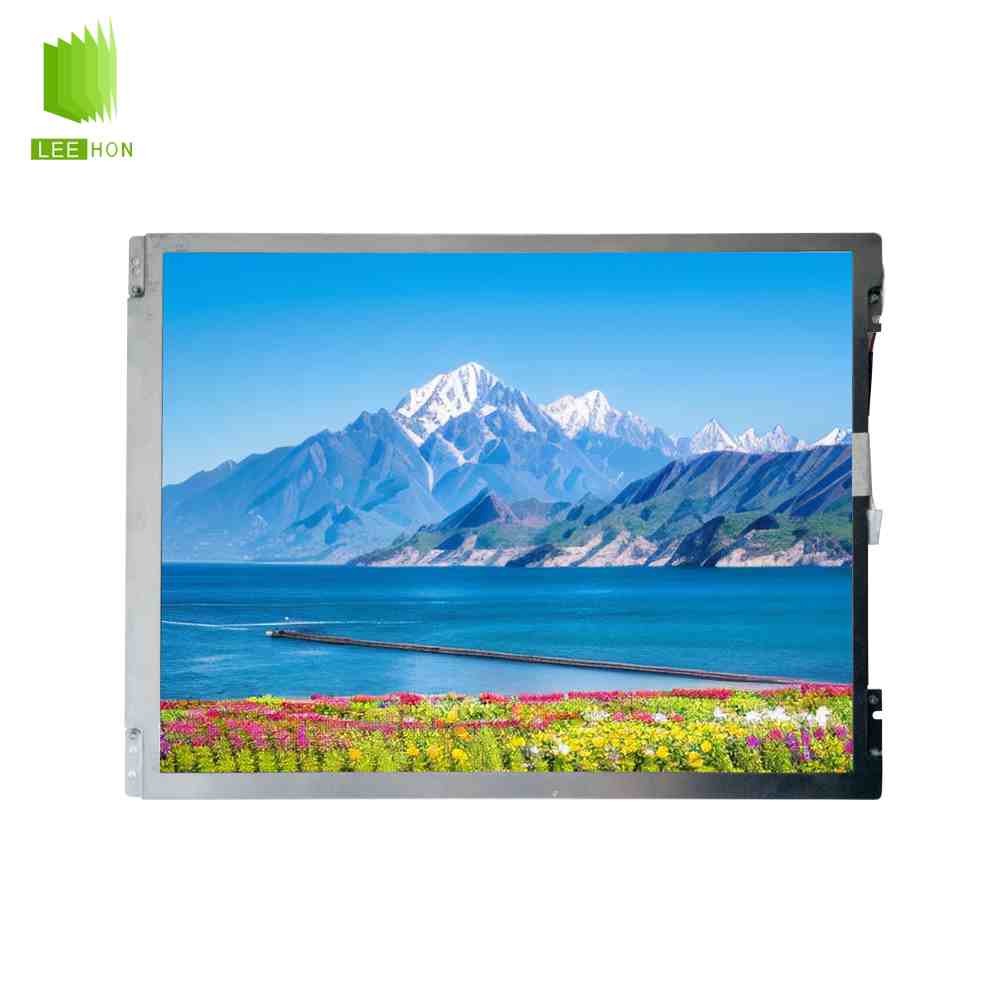

BA104S01-100京东方工业液晶屏介绍
BA104S01-100是一款10.4英寸工业TFT液晶屏，采用800×600分辨率和4:3显示比例，典型亮度约350cd/㎡、对比度800:1，并采用20Pin单通道LVDS接口。该型号支持6bit/8bit显示、WLED背光，工作温度为-20～70℃，可用于工业控制、医疗设备、仪器仪表及嵌入式终端等场景。
| 10.4寸京东方液晶屏BA104S01-100参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 品牌 | 京东方 |
| 型号名称 | BA104S01-100 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 10.4寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 结构详情 | 分辨率 | 800(RGB)×600, SVGA |
| 像素配置 | RGB垂直条状 | |
| 显示尺寸 | 211.2(W)×158.4(H) mm | |
| 外观尺寸 | 236(W)×176.9(H) mm | |
| 外观厚度 | 5.6±0.3 mm | |
| 宽高比 | 4:03 | |
| 重量 | 288g (Typ.) | |
| 表面处理 | Clear | |
| 光学详情 | 亮度 | 500 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 7141K | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 4.084W (Typ.) | |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 480mA (Typ.) | |
| 功率消耗 | 1.6W (Typ.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 发光详情 | 光源类型 | WLED |
| 光源数量 | 6S6P | |
| 光源位置 | 侧入式光源(顶部) | |
| 光源寿命 | 50K (Min.) 小时 | |
| 输入电压 | 17.4/20.4V (Min./Max.) | |
| 输入电流 | 120mA (Typ.) | |
| 功率消耗 | 2.484W (Typ.) | |
BA104S01-100京东方屏相关问题
Q1：BA104S01-100采用什么接口？
BA104S01-100采用20Pin单通道LVDS接口，屏逻辑供电为3.3V，并支持6bit和8bit模式切换。匹配驱动板时，需要确认LVDS Pin定义及色深设置。
Q2：BA104S01-100适合替换老款10.4寸800×600液晶屏吗？
它比较适合用于传统10.4寸SVGA设备维修，但不能只看800×600分辨率。还需要核对外形尺寸、20Pin LVDS定义、背光接口及安装结构是否一致。
Q3：BA104S01-100的350cd/㎡亮度够不够用？
350cd/㎡主要适合工业车间、医疗仪器和室内控制设备。如果设备安装在强环境光或户外位置，建议选择更高亮度的10.4寸工业屏。
Q4：BA104S01-100背光需要单独驱动吗？
需要注意。该屏的液晶信号接口和背光接口是分开的，背光采用独立2Pin LED接口，典型驱动条件约为19.2V、100mA，因此驱动方案要同时匹配背光电路。
Q5：BA104S01-100适合宽温工业设备吗？
可以满足多数工业环境需求，其工作温度为**-20～70℃**，存储温度为-30～80℃。如果项目需要更低温启动或超过70℃长期运行，则应选择更宽温等级的型号。
京东方10.4寸BA104S01系列型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| BA104S01-100 | 京东方 | 10.4" | 液晶模组 | 800×600 | 500 | 800:1 | WLED | LVDS |
| BA104S01-200 | 京东方 | 10.4" | 液晶模组 | 800×600 | 300 | 800:1 | WLED | LVDS |
| BA104S01-200-3HP0 | 京东方 | 10.4" | 液晶模组 | 800×600 | 350 | 800:1 | WLED | LVDS |
| BA104S01-300 | 京东方 | 10.4" | 液晶模组 | 800×600 | 350 | 800:1 | WLED | LVDS |
| BA104S01-400 | 京东方 | 10.4" | 液晶模组 | 800×600 | 350 | 800:1 | WLED | TTL |
| BA104S01-401 | 京东方 | 10.4" | 液晶模组 | 800×600 | 350 | 800:1 | WLED | TTL |
