ET104S0M-N10医疗液晶屏怎么样？

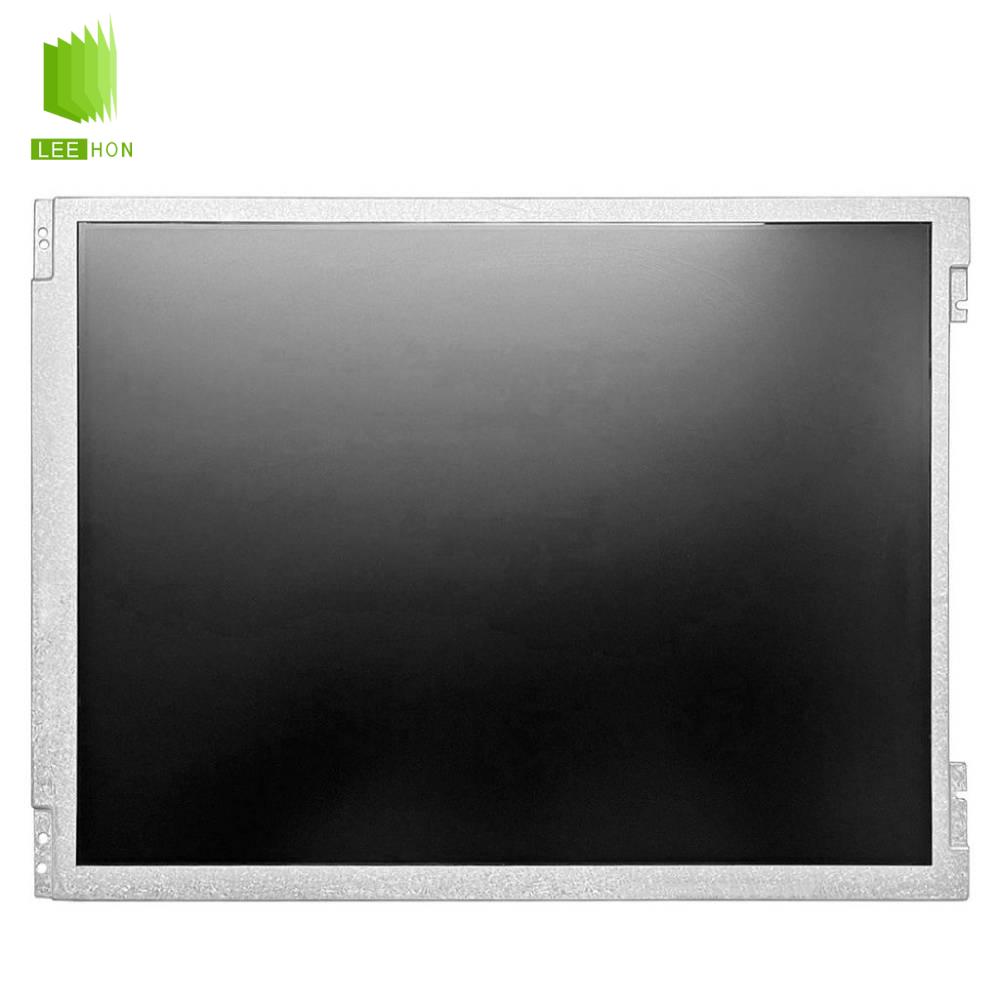

ET104S0M-N10是京东方推出的一款10.4英寸TFT液晶屏，采用800×600 SVGA分辨率和4:3显示比例，典型亮度350cd/㎡、对比度800:1，并采用雾面防眩光表面。该型号配备20Pin单通道LVDS接口、WLED背光及内置LED Driver，工作温度为-20～70℃，可用于医疗仪器、监护终端、检测设备及工业控制系统。
| 京东方10.4英寸液晶屏LCD面板规格表 | |
| 面板品牌 | 京东方 (BOE) |
| 面板型号 | ET104S0M-N10 |
| 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 面板尺寸 | 10.4英寸 |
| 像素数量 | 800(RGB)×600, SVGA, 4:3 |
| 像素布局 | RGB垂直条状 |
| 显示区域 | 211.2(H)×158.4(V) mm |
| 外观尺寸 | 236(H)×176.9(V)×5.9(D) mm |
| 面板重量 | 288g (Typ.) |
| 表面处理 | 雾面 (Haze 25%) |
| 面板亮度 | 350 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) |
| 工作模式 | TN，常白显示，透射式 |
| 视角方向 | 6 o'clock |
| 反应时间 | 30 (Typ.)(Tr+Td) ms |
| 显示颜色 | 262K/16.2M, 55% NTSC |
| 面板应用 | - |
| 工作频率 | 60Hz |
| 触摸屏 | 无触摸 |
| 功率消耗 | 2.83W (Max.) |
| 灯管类型 | 6S4P WLED, 30K小时, 含LED驱动 |
| 信号接口 | LVDS (1 ch, 6/8-bit) , 20 pins , 1 mm , 端子 |
| 驱屏电压 | 3.3V (Typ.) |
| 工作环境 | 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C |
ET104S0M-N10液晶屏相关问题
Q1：ET104S0M-N10适合哪些医疗设备？
800×600分辨率和4:3比例比较适合显示参数、趋势曲线、菜单和设备状态，可用于监护、检测及分析类医疗仪器的人机界面。具体应用仍需结合整机显示和认证要求确认。
Q2：ET104S0M-N10的350cd/㎡亮度够用吗？
350cd/㎡主要适合医院、实验室及诊疗室等室内环境，同时采用雾面防眩光处理，可降低部分灯光反射。若增加触摸屏或保护玻璃，还需要考虑透光率带来的亮度损失。
Q3：ET104S0M-N10采用什么接口？
该型号采用20Pin单通道6/8-bit LVDS接口，液晶逻辑供电典型值为3.3V。维修替换时应重点核对LVDS Pin定义、色深设置及接口位置。
Q4：ET104S0M-N10需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，背光寿命规格约30,000小时，可简化整机背光驱动方案。
Q5：ET104S0M-N10可以直接替换BA104S01-300吗？
ET104S0M-N10公开资料中标注为BA104S01-300的后续型号/别名关联型号，具有较强的替换参考价值。但实际维修时仍建议核对接口、外形尺寸、安装孔位及背光控制后再上机。
如果您正在寻找 ET104S0M-N10现货、BA104S01-300替代方案或10.4寸医疗设备液晶屏，可以提供原屏型号、设备用途、采购数量及接口照片。杭州立煌科技可协助核对LVDS接口、尺寸、供电和背光方案，并可配套触摸屏、驱动板及屏线，降低维修替换过程中出现接口或结构不兼容的风险。
