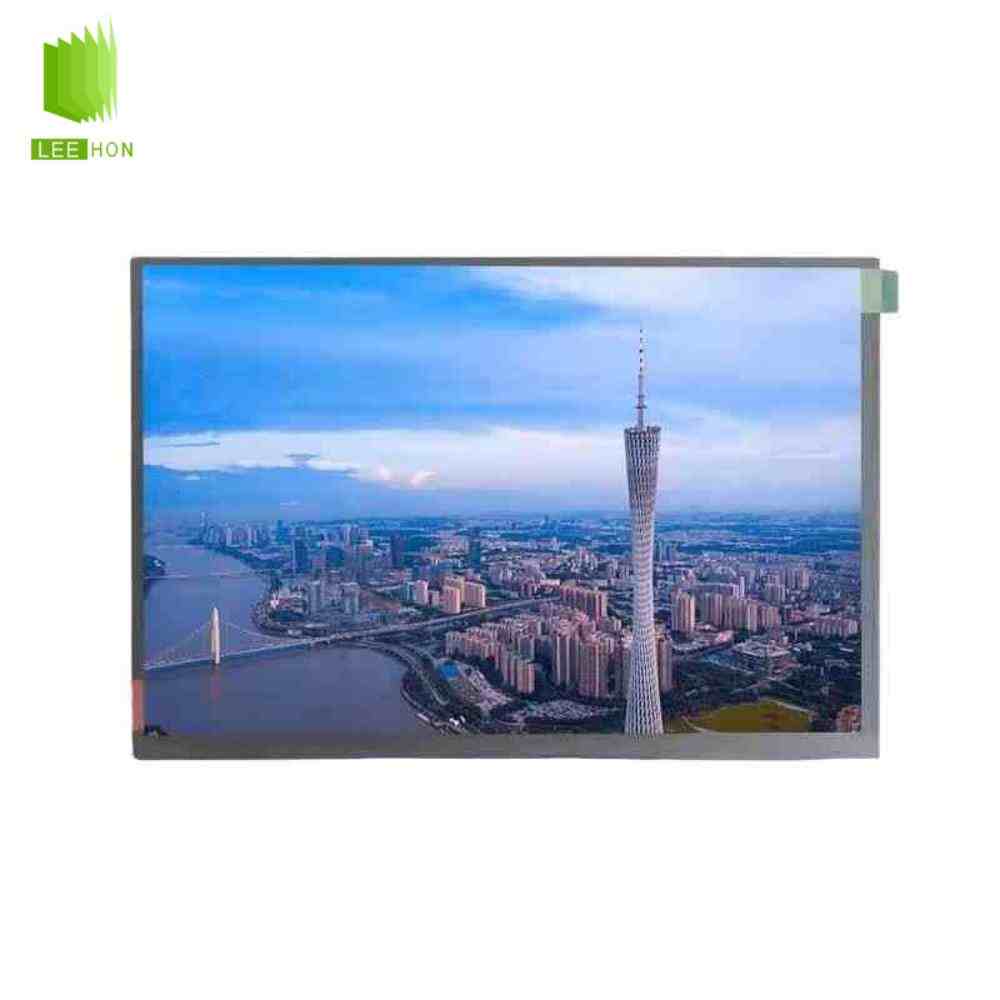

QV101WUM-N80是京东方推出的一款10.1英寸工业液晶屏，采用1920×1200 WUXGA分辨率、16:10显示比例、ADS广视角技术、双通道LVDS接口和WLED背光。该屏典型亮度为300cd/㎡，工作温度为-20℃至70℃，适合医疗仪器、检测设备、工业平板及需要显示较多数据的嵌入式终端。
| 10.1寸LCD京东方液晶屏模组QV101WUM-N80信息表 | ||
| 类别 | 项目 | 详细信息 |
| 应用详情 | 品牌 | 京东方 |
| 型号名称 | QV101WUM-N80 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.1寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 备注信息 | Luminance of White:300-1000 cd/m² Customizable | |
| 结构详情 | 分辨率 | 1920(RGB)×1200, WUXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.03764×0.11292 mm | |
| 像素间距(W×H) | 0.11292×0.11292 mm [224PPI] | |
| 显示尺寸 | 216.806(W)×135.504(H) mm | |
| 外观尺寸 | 228.5(W)×149.3(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 4.55 (Typ.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:10 | |
| 外观样式 | - | |
| 安装方式 | Without | |
| 重量 | - | |
| 表面处理 | Hard coating | |
| 光学详情 | 亮度(cd/m²) | 300 (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 色度 | Wx:0.285; Wy:0.327 | |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 8210K | |
| 白场变动 | - | |
| NTSC比值 | 75% | |
| sRGB覆盖率 | 95% | |
| AdobeRGB覆盖率 | 74% | |
| DCI-P3覆盖率 | 77% | |
| Rec.2020覆盖率 | 56% | |
| 低蓝光护眼 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 输入电流 | 300/360mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1/1.2W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | FH34SRJ-45S-0.5SH(50) | |
| 接口脚距 | 0.5 mm | |
| 接口脚数 | 45 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | - | |
| 发光详情 | 光源类型 | WLED |
| 光源数量 | 3S14P | |
| 光源位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | 阵列 | |
| 光源寿命 | - | |
| 灯管输入电压 | 10.2V (Max.) | |
| 灯管输入电流 | 300mA (Typ.) | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 无 | |
QV101WUM-N80常见FQA
Q1：QV101WUM-N80为什么适合高分辨率工业设备？
该屏在10.1英寸尺寸上采用1920×1200分辨率，像素密度约224PPI，可以清晰显示曲线、表格、图像和多组设备参数。与1280×800液晶屏相比，它能在相同尺寸内呈现更多界面内容。
Q2：QV101WUM-N80可以使用普通40Pin LVDS驱动板吗？
不能直接使用。QV101WUM-N80采用45Pin、双通道8bit LVDS接口，液晶逻辑供电典型值为3.3V。驱动板必须支持1920×1200分辨率，并与45Pin线序和LVDS时序匹配，普通40Pin LVDS或eDP驱动板通常不能直接连接。
Q3：QV101WUM-N80适合户外强光环境吗？
该屏典型亮度为300cd/㎡，更适合室内工业设备、医疗仪器或带遮光结构的终端，不属于阳光直射型高亮屏。虽然其工作温度达到-20℃至70℃，但户外使用时仍需重点评估亮度、反光和整机散热。
Q4：QV101WUM-N80可以替换其他10.1英寸WUXGA液晶屏吗？
不能只根据尺寸和分辨率判断。替换时需要核对229.45×149.22mm外形尺寸、45Pin双通道LVDS接口、3.3V供电、排线位置及背光参数。采用30Pin eDP、40Pin LVDS或不同连接器定义的10.1英寸屏通常不能直接通用。
京东方10.1寸QV101WUM系列型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| QV101WUM-N63 | 京东方 | 10.1" | 液晶模组 | 1920×1200 | 400 | 900:1 | WLED | MIPI |
| QV101WUM-N65 | 京东方 | 10.1" | 液晶模组 | 1920×1200 | 400 | 900:1 | WLED | MIPI |
| QV101WUM-N80 | 京东方 | 10.1" | 液晶模组 | 1920×1200 | 300 | 900:1 | WLED | LVDS |
| QV101WUM-N81 | 京东方 | 10.1" | 液晶模组 | 1920×1200 | 300 | 900:1 | WLED | LVDS |
| QV101WUM-N82 | 京东方 | 10.1" | 液晶模组 | 1920×1200 | 300 | 900:1 | WLED | LVDS |
| QV101WUM-N85 | 京东方 | 10.1" | 液晶模组 | 1920×1200 | 300 | 900:1 | WLED | LVDS |
