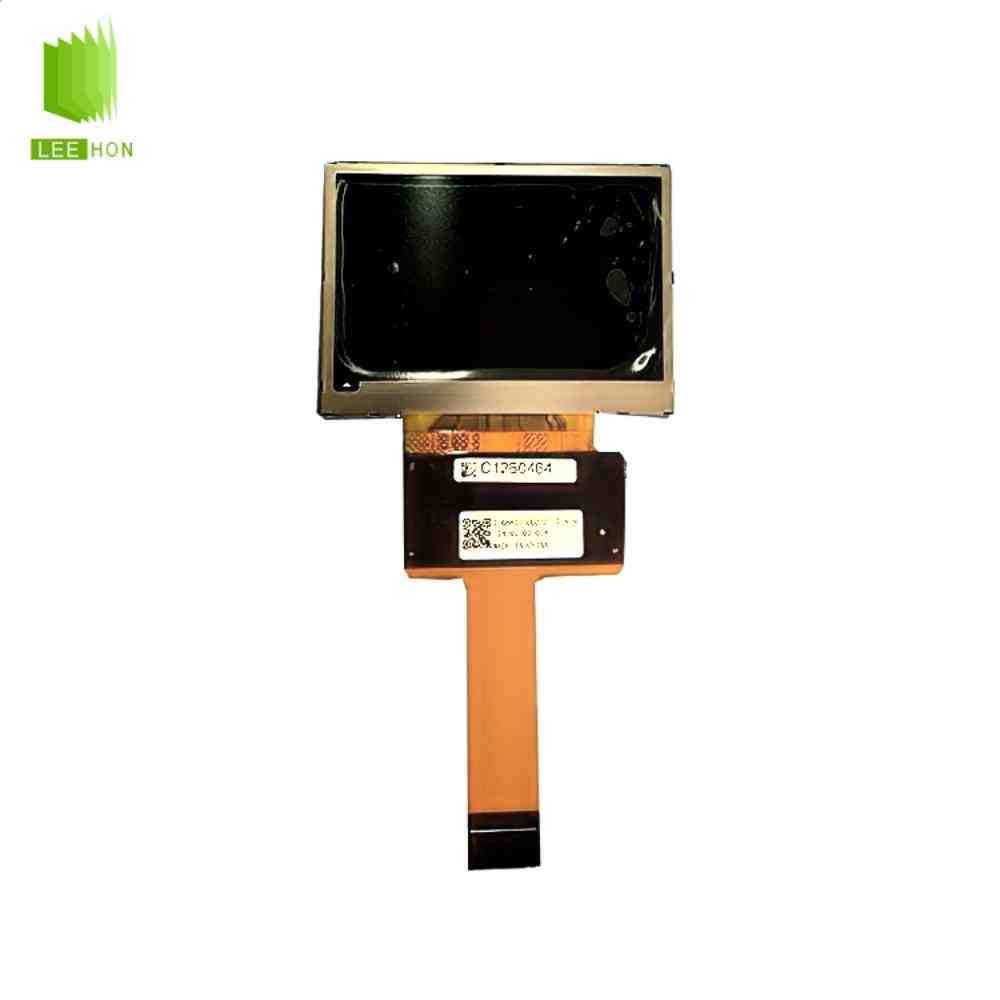

T-64877GD031ZU-T-AEN是一款3.1英寸车载显示液晶模组，采用800×480 WVGA分辨率、30Pin LVDS接口和AWV常黑显示技术，对比度典型值约1700:1。该型号的突出特点是不带背光、不带触摸，并支持-40℃至105℃宽温运行，更偏向汽车HUD抬头显示、仪表及需要外部光学系统配合的车载显示方案，而不是普通带背光的小尺寸液晶屏。
| 3.1寸京瓷液晶屏模组T-64877GD031ZU-T-AEN信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 京瓷 |
| 型号 | T-64877GD031ZU-T-AEN | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 3.1" | |
| 备注信息 | Application: HUD | |
| 应用环境 | 存储温度 | -40 ~ 105 °C |
| 工作温度 | -40 ~ 105 °C | |
| 结构详情 | 解析度 | 800(RGB)×480, WVGA |
| 显示区域(mm) | 68.4(H) × 41.04(V) | |
| 外观尺寸(mm) | 79.4(H) × 56.9(V) | |
| 外观厚度(mm) | 2.4±0.2 | |
| 重量 | 19.7g (Typ.) | |
| 光学详情 | 显示亮度 | 0 cd/m² |
| 对比度 | 1700:1 (Typ.) (透射) | |
| 显示模式 | AWV，常黑显示，透射式 | |
| 响应时间 | 30 (Typ.)(Tr+Td) ms | |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 5745K | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 驱动IC | 已邦定 PT16205F | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 75/100mA (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 8-bit) + SPI | |
| 接口类型 | FPC | |
T-64877GD031ZU-T-AEN常见FAQ问题
Q1：T-64877GD031ZU-T-AEN为什么没有背光？
该#京瓷液晶屏#型号本身属于无背光液晶模组，需要结合外部光源和光学结构使用，这也是它比较适合HUD等特殊车载显示方案的原因。配套时不能按照普通“液晶屏+LED背光”的方式直接点亮，需要同时设计外部照明及光学系统。
Q2：T-64877GD031ZU-T-AEN采用什么接口？
该屏采用30Pin LVDS接口，分辨率为800×480，典型逻辑供电为3.3V。配套主板需要支持对应的LVDS时序及Pin定义，不能仅看到30Pin连接器就判断与其他液晶屏通用。
Q3：T-64877GD031ZU-T-AEN为什么适合车载高低温环境？
该型号公开规格的工作温度和存储温度均达到-40℃至105℃，能够适应车辆内部较大的温度变化，因此更适合汽车仪表、HUD及高温环境下的小尺寸显示系统。是否满足具体整车项目的车规认证要求，还需结合项目标准进一步确认。
Q4：T-64877GD031ZU-T-AEN可以用普通3.1英寸屏替换吗？
通常不能只按尺寸替换。该屏外形约79.4×56.9×2.4mm，有效显示区域为68.4×41.04mm，同时采用无背光结构和30Pin LVDS接口。替换时需要同时核对LVDS线序、外部光源、光学结构、安装尺寸和宽温要求。
