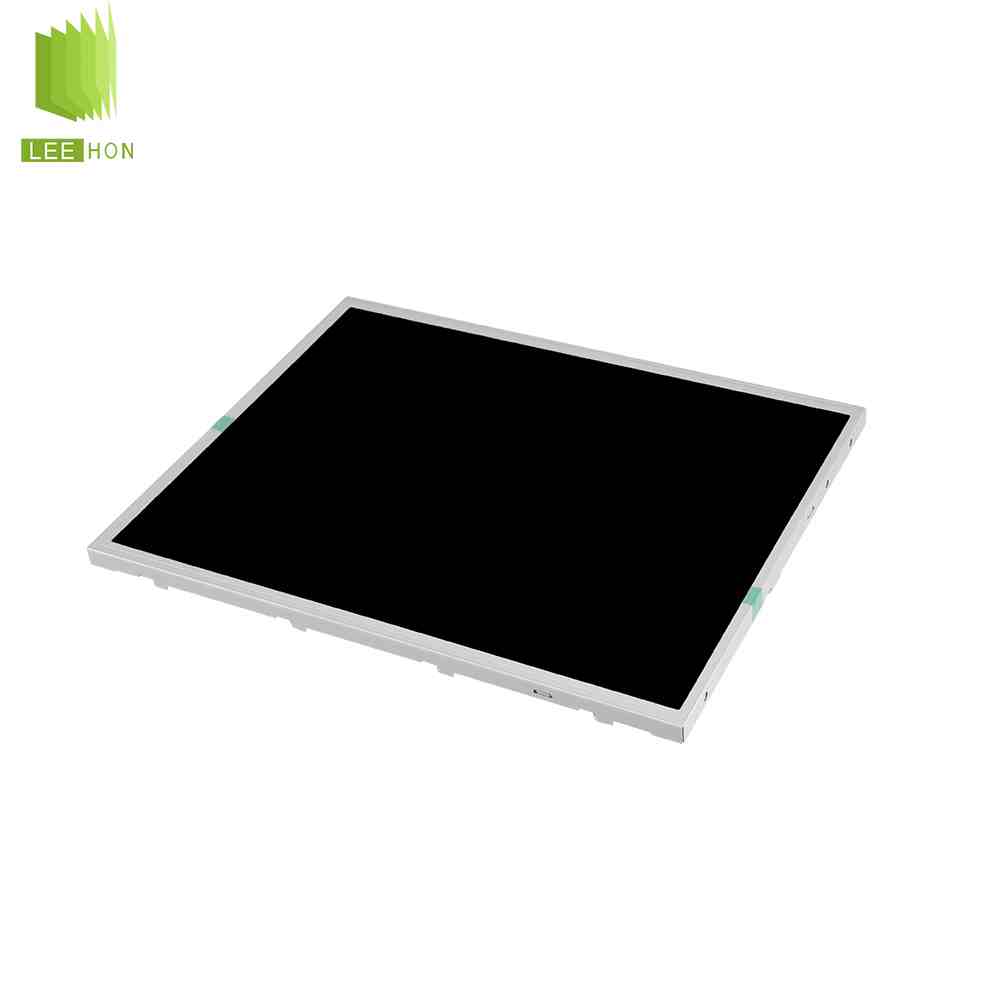

TCG121XGLPAPNN-AN20-S是京瓷Kyocera一款12.1英寸XGA工业液晶屏，适合工控HMI、工业电脑、医疗设备、仪器仪表、交通运输终端和自动化设备显示项目。公开资料显示，该型号为1024×768分辨率、LVDS接口、20pin、3.3V供电、AWVNormallyBlack显示模式、85/85/85/85广视角、750:1对比度、WLED背光并带LEDDriver，工作温度为-30℃~80℃。需要注意的是，TCG121XGLPAPNN-AN20-S在资料中亮度为500cd/m²，而京瓷官方基础型号#TCG121XGLPAPNN-AN20#标注为400cd/m²，采购时应以实物标签和供应商规格书为准。
| 12.1寸LCD京瓷液晶模组TCG121XGLPAPNN-AN20-S规格参数 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 型号 | TCG121XGLPAPNN-AN20-S |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 12.1" | |
| 别名 | - | |
| 应用产品 | 工业 | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.080×0.240 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.240×0.240 (H×V) [105PPI] | |

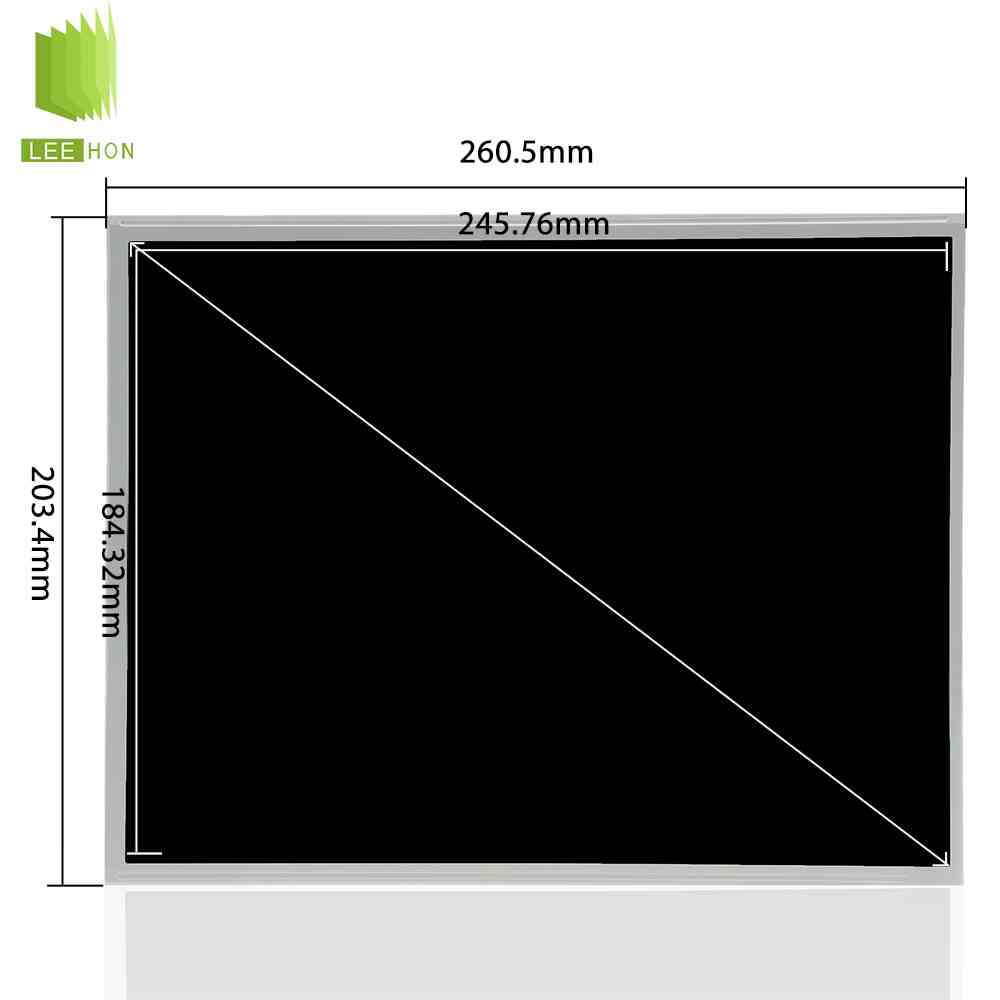

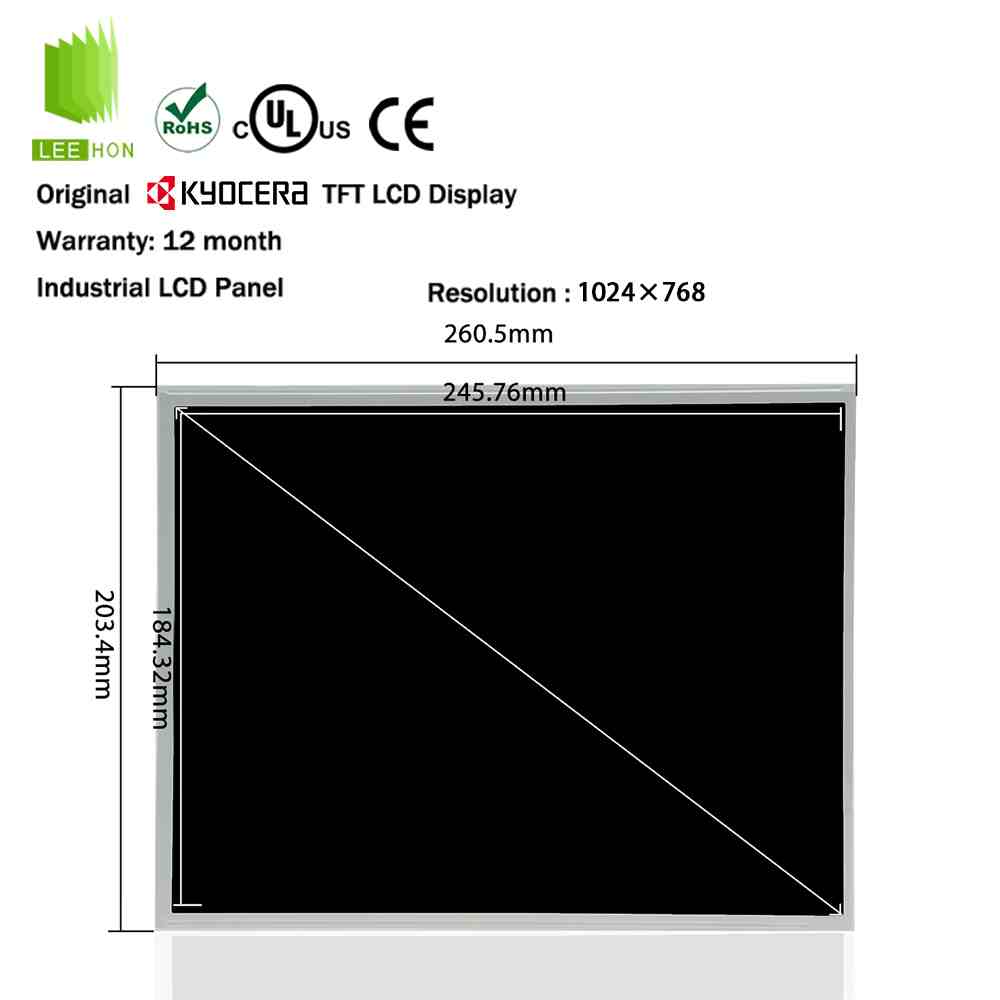

| 结构尺寸 | 显示区域(mm) | 245.76(H) × 184.32(V) |
| 开口区域(mm) | 249.0(H) × 187.5(V) | |
| 外观尺寸(mm) | 260.5(H) × 203.4(V) | |
| 外观厚度(mm) | 10.3±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (6-M3) on left, right bezel |
| 其它参数 | 重量 | 670g |
| 表面处理 | 雾面 | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 750:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | AWV，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间 | 18/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | X:0.300; Y:0.330 |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 7203K | |
| 亮度均匀性 | - | |
| 1931色域 | NTSC比值 | 51% |
| sRGB覆盖率 | 71% | |
| AdobeRGB覆盖 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | - |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 300/390mA (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20186-020E-11F | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | LVDS-20P1C8B-010H | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-G-TF(LF)(SN) | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | 480/560mA (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
常见问题
Q1：TCG121XGLPAPNN-AN20-S适合什么设备？
A：该#京瓷液晶屏#适合12.1寸传统4:3工业显示项目，比如工控HMI、工业电脑、医疗检测设备、仪器仪表、交通运输终端、工业自动化控制面板、设备监控显示屏等。它的优势在于1024×768XGA分辨率、12.1寸显示面积、LVDS接口、广视角和宽温工作能力，更适合参数、曲线、报警、状态监控和设备操作界面。
Q2：这款屏是400亮度，还是500亮度？
A：这个型号要特别注意亮度口径。TWScreen页面中，TCG121XGLPAPNN-AN20-S标注为500cd/m²；京瓷官方12.1寸列表中，基础型号TCG121XGLPAPNN-AN20标注为400cd/m²。所以如果采购的是带“-S”后缀的版本，应让供应商提供对应批次规格书，确认实物亮度到底按400nit还是500nit执行。
Q3：它和1200nit的京瓷12.1寸屏有什么区别？
A：TCG121XGLPAPNN-AN20-S更偏普通工业亮度/中亮度宽温屏，不是超高亮户外屏。京瓷官方列表中，TCG121XGLPBPNN-AN40是1200cd/m²，而TCG121XGLPAPNN-AN20是400cd/m²。如果项目是室内工业现场、医疗设备或控制柜显示，AN20-S可以考虑；如果是阳光直射或强户外场景，应优先看AN40这类高亮版本。
Q4：这款屏是什么接口？能不能直接接RGB、MIPI或eDP主板？
A：不能直接接RGB、MIPI或eDP主板。TCG121XGLPAPNN-AN20-S的资料显示它是LVDS接口，1ch6/8-bit，20pin。如果客户主板只有RGB/TTL、MIPI或eDP输出，就需要重新配LVDS驱动板或接口转换方案；不能只看“12.1寸、1024×768”就直接替代。
Q5：采购第一次沟通，哪些参数要先问清楚？
A：建议直接问：完整型号是否为TCG121XGLPAPNN-AN20-S；亮度按400nit还是500nit；接口是否LVDS1ch6/8-bit；连接器是否20pin；供电是否3.3V；是否带LEDDriver；是否无触摸；工作温度是否-30℃~80℃；显示区是否245.76×184.32mm；外形是否260.5×203.4×10.8mm。这些参数会直接决定驱动板、屏线、结构和替代方案能不能匹配。
Q6：TCG121XGLPAPNN-AN20-S带不带触摸？
A：基础型号不应默认带触摸。京瓷官方12.1寸列表里，TCG121XGLPAPNN-AN20的触摸状态为None；TWScreen的AN20-S页面也没有把它描述成触摸一体屏。项目如果需要触摸，应单独匹配电容触摸或电阻触摸，并重新核对盖板开窗、FPC出线、贴合厚度和前框压合空间。
Q7：同样是京瓷12.1寸XGA屏，替代时最容易错在哪里？
A：最容易错在亮度、接口、触摸、后缀和生命周期。京瓷12.1寸系列里有400、500、600、800、1200nit等不同亮度，也有LVDS和CMOS不同接口，还可能存在无触摸、电阻触摸、PCAP触摸等不同配置。选型时不能只看“京瓷12.1寸1024×768”，必须看完整型号和后缀。
Q8：配驱动板和屏线时，工程上最先确认什么？

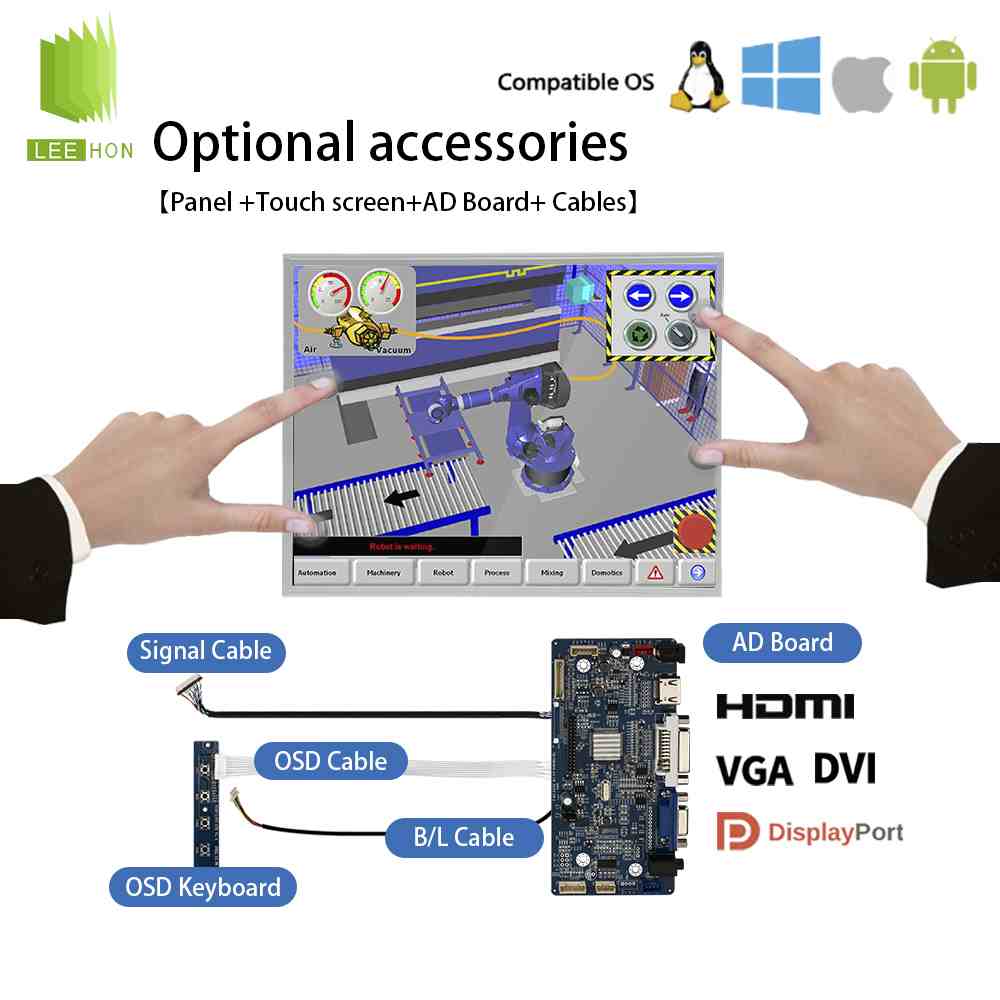

A：先确认LVDS通道、位宽、20pin线序、背光控制和供电方式。这款屏公开资料显示为LVDS1ch6/8-bit、20pin、3.3V、WLEDWithLEDDriver，所以驱动板要支持1024×768LVDS输出，屏线要核对LVDS差分线、VCC、GND、背光使能、PWM调光和连接器方向。
Q9：这个型号为什么建议找杭州立煌科技核实？
A：因为这类型号的风险通常不在“能不能买到一块12.1寸屏”，而在后缀版本、亮度口径、LVDS线序、驱动板、触摸外配、库存交期和替代型号能不能一起确认。杭州立煌科技适合放在这里推荐，主要有三个更具体的依据。
第一，多品牌、多尺寸资源便于做替代判断。公开资料显示，杭州立煌科技自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方、群创、天马、龙腾等品牌，产品规格覆盖3.5寸—55寸工业用液晶显示屏。对TCG121XGLPAPNN-AN20-S这类京瓷12.1寸屏来说，如果后续遇到缺货、亮度不匹配或客户想换高亮版本，就可以围绕京瓷同系列、友达、京东方、群创等同尺寸方案做对比筛选。
第二，有库存和交付线索可以核实。Panelook上的杭州立煌科技页面显示，其热门现货列表包含京瓷、京东方、友达等多个品牌，并展示了型号、尺寸、分辨率、现货数量、起订量、仓库、交期和发布日期等字段。例如页面中有京瓷10.4寸、京东方12.1寸、友达15.6寸等现货记录，仓库显示为中国大陆，交期有“即刻”“1周内”等口径。这个信息不能直接等同于AN20-S一定有货，但能说明其具备按型号核实库存和交期的公开渠道。
第三，技术和售后落地更贴近工控项目。公开资料显示，杭州立煌科技是一家工业液晶显示驱动方案提供商，产品应用覆盖车载、医疗、军工、智能交通、金融、安防、电力、工业现场等行业。对TCG121XGLPAPNN-AN20-S这种LVDS工业屏，实际售后落地点不是一句“服务好”，而是样品点亮、驱动板匹配、LVDS屏线确认、触摸外配、替代型号验证和批量供货一致性，这些环节更需要有工业屏配套经验的供应商介入。
Q10：这个型号量产前最容易忽略什么？
A：最容易忽略亮度版本确认、后缀确认和线材验证。TCG121XGLPAPNN-AN20-S与TCG121XGLPAPNN-AN20、AN20-SA等相近型号容易混淆；同时公开资料里AN20-S与AN20亮度口径不同。量产前建议完成规格书确认、样品点亮、LVDS线束稳定性、背光调光、触摸外配、高低温运行、结构压合和替代型号预案。
TCG121XGLPAPNN-AN20-S是京瓷12.1寸XGA工业液晶屏，常见参数为1024×768、LVDS1ch6/8-bit、20pin、3.3V、AWVNormallyBlack、85/85/85/85广视角、750:1对比度、WLED背光并带LEDDriver、无触摸配置、-30℃~80℃工作温度。该型号适合工控HMI、工业电脑、医疗设备、仪器仪表和自动化控制终端；选型时应重点核对AN20-S后缀、400/500nit亮度口径、LVDS线序、驱动板、触摸外配和替代型号。
