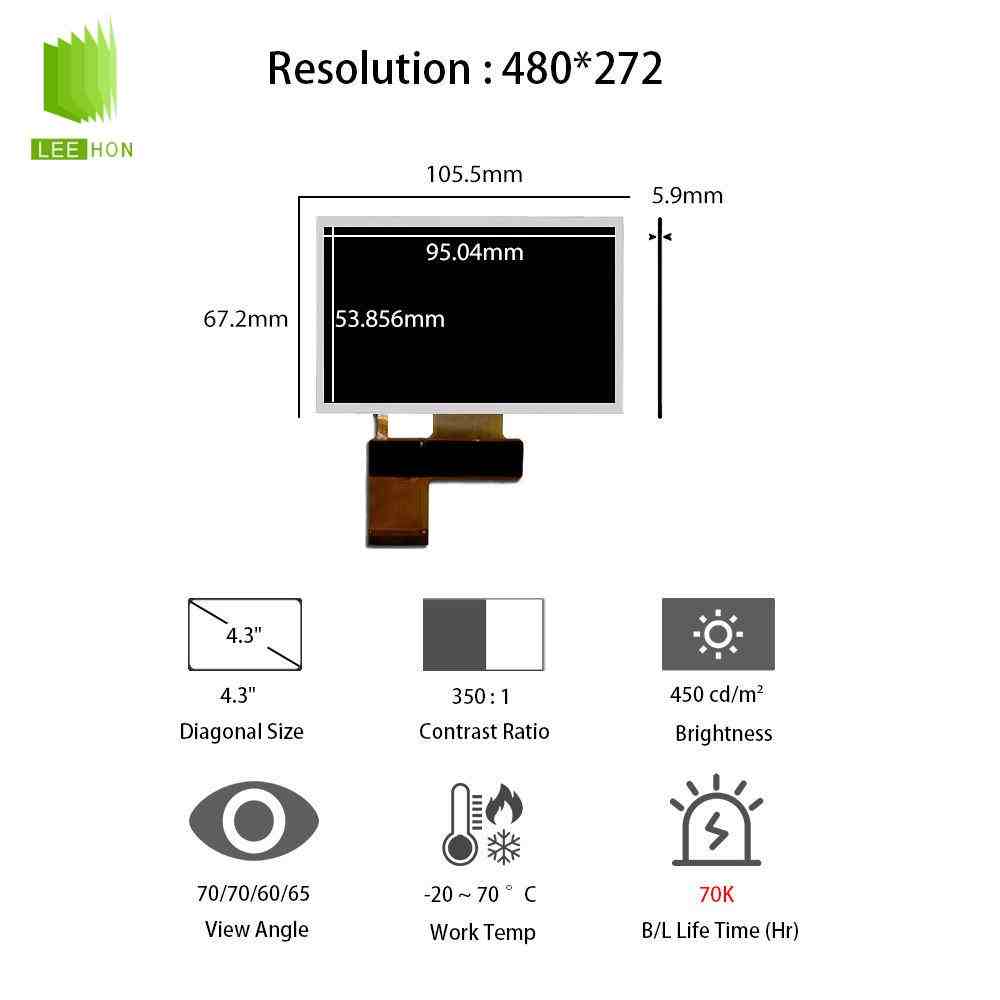

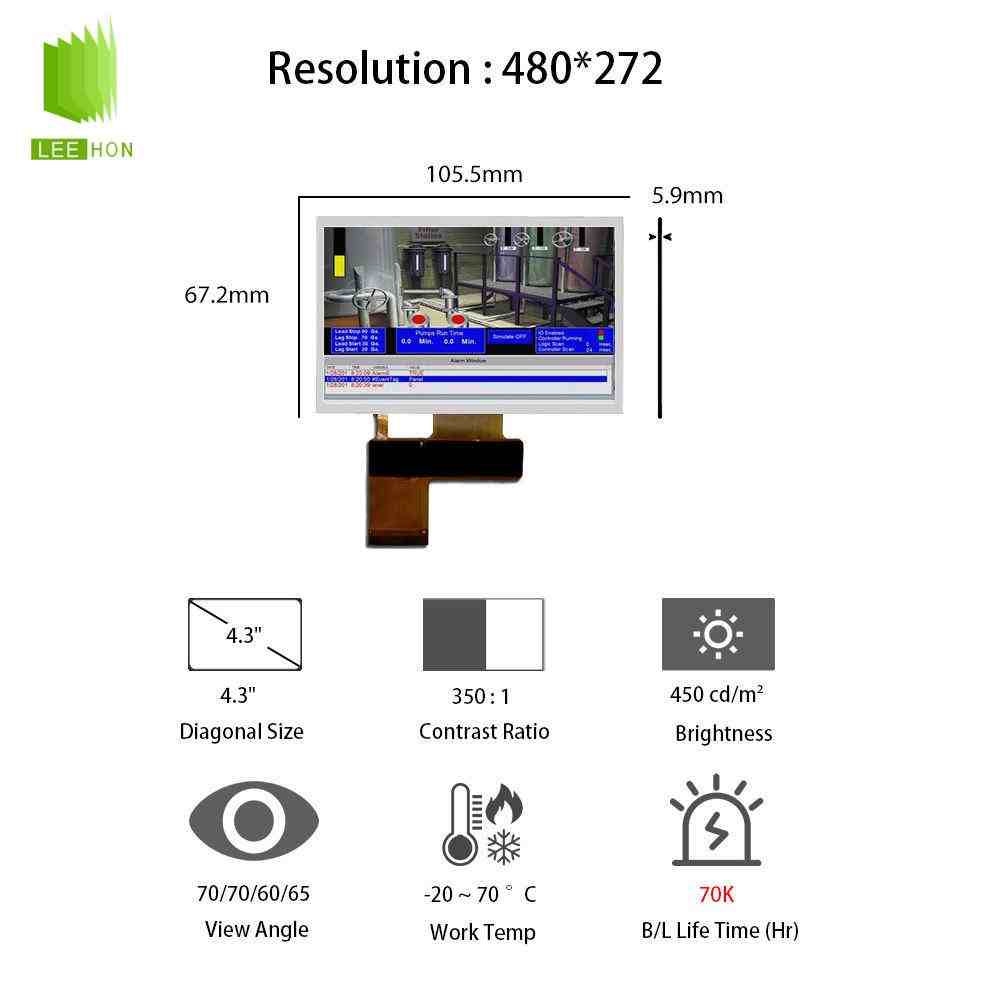

TCG043WQLBAANN-GN00是京瓷推出的一款4.3英寸工业液晶屏，采用480×272分辨率、CMOS并行接口和LED背光。该屏典型亮度为450cd/㎡，工作温度为-20℃至70℃，外形尺寸为105.5×67.2×5.9mm，适合工业仪表、小型控制器、检测设备及嵌入式终端。标准型号不带触摸屏。
| 4.3寸LCD京瓷液晶屏模组TCG043WQLBAANN-GN00信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 品牌 | 京瓷 |
| 型号名称 | TCG043WQLBAANN-GN00 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 4.3寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 结构详情 | 分辨率 | 480(RGB)×272, WQVGA |
| 像素配置 | RGB垂直条状 | |
| 显示尺寸 | 95.04(W)×53.856(H) mm | |
| 外观尺寸 | 105.5(W)×67.2(H) mm | |
| 外观厚度 | 5.9±0.3 mm | |
| 重量 | 75.0g | |
| 光学详情 | 亮度 | 450 cd/m² (Typ.) |
| 对比度 | 350 : 1 (Typ.) (透射) | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 70/70/60/65 (Typ.)(CR≥10) | |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 信号接口 | Parallel RGB (1 ch, 8-bit) | |
| 接口类型 | FPC | |
| 发光详情 | 光源类型 | WLED |
| 寿命 | 70K (Typ.) 小时 | |
| 背光驱动 | 无 | |
TCG043WQLBAANN-GN00常见问题
Q1：TCG043WQLBAANN-GN00是LVDS接口吗？
不是。该#京瓷液晶屏#型号采用CMOS并行RGB接口，支持480×272分辨率，逻辑供电为3.3V。普通LVDS或eDP驱动板不能直接连接，需要主板支持对应的RGB信号及时序。
Q2：TCG043WQLBAANN-GN00自带触摸屏吗？
不带。TCG043WQLBAANN-GN00标准配置为非触摸液晶模组。如果设备需要触控功能，可以另外配置电阻式或电容式触摸屏，并确认安装尺寸和触摸控制器。
Q3：TCG043WQLBAANN-GN00需要配置LED恒流驱动吗？
需要。京瓷规格书注明该屏没有集成LED背光恒流电路，因此装机时需要匹配合适的恒流背光驱动方案，不能只接3.3V液晶逻辑电源就完成整屏点亮。
Q4：TCG043WQLBAANN-GN00与GN50版本有什么区别？
两款均为4.3英寸、480×272分辨率、CMOS接口且不带触摸，主要区别在亮度：GN00典型亮度为450cd/㎡，GN50达到800cd/㎡。普通室内工业设备可考虑GN00，光线较强的应用更适合高亮GN50，但替换前仍应核对背光和接口定义。
