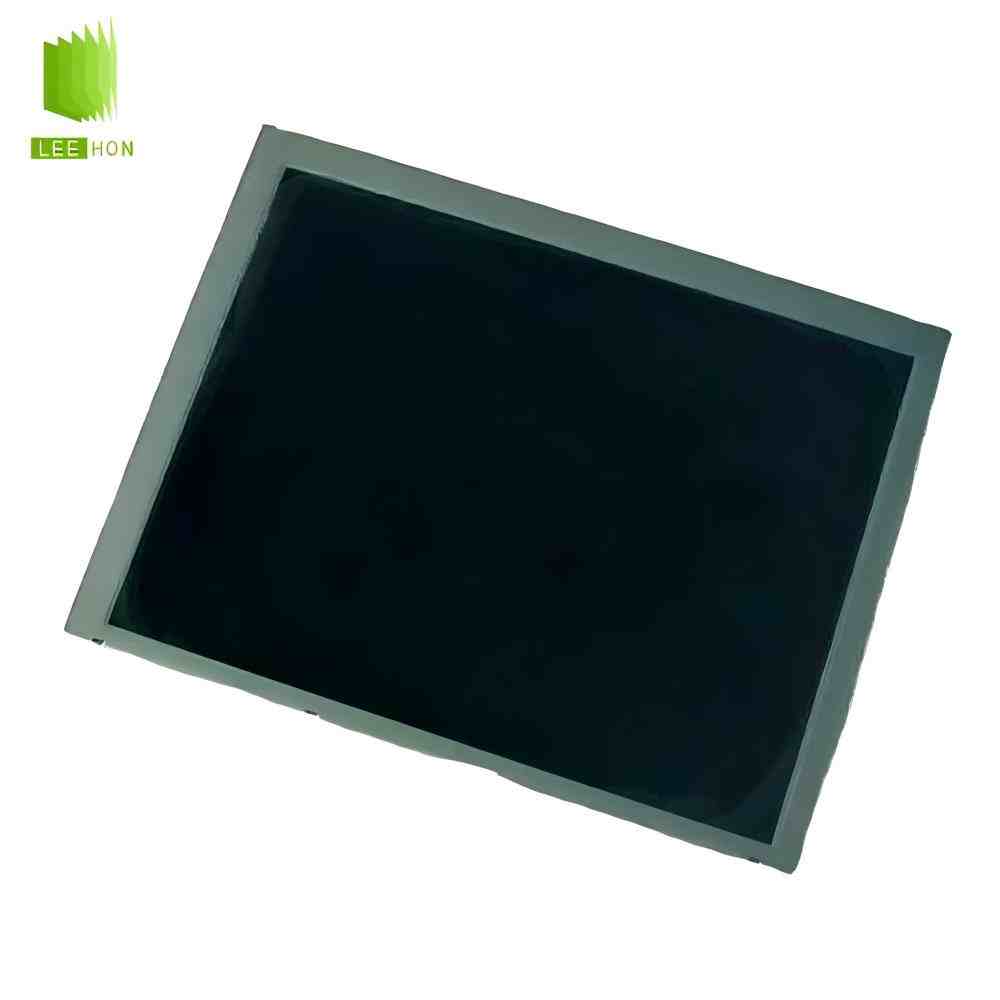

TCG057QVLPEANN-GN00-S是京瓷推出的一款5.7英寸工业液晶屏，立煌是#京瓷液晶屏#的代理，TCG057QVLPEANN-GN00-S采用320×240 QVGA分辨率、4:3显示比例、并行RGB接口和WLED背光。该屏典型亮度为500cd/㎡，工作温度为-20℃至70℃，适合工业仪表、自动化设备、检测终端及传统工业HMI。
| 5.7寸京瓷液晶屏模组TCG057QVLPEANN-GN00-S特征表 | ||
| 类别 | 属性 | 值 |
| 应用特征 | 面板品牌 | 京瓷 |
| 面板型号 | TCG057QVLPEANN-GN00-S | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| RoHS状态 | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 耐振动性 | - | |
| 结构特征 | 面板尺寸 | 5.7英寸 |
| 重量 | - | |
| 表面防护 | - | |
| 表面处理 | - | |
| 像素数量 | 320(RGB)×240, QVGA | |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.120×0.360 | |
| 像素间距 (mm) | 0.360×0.360 [70PPI] | |
| 显示区域 (mm) | 115.2(H) × 86.4(V) | |
| 可视区域 (mm) | 118.4(H) × 89.6(V) | |
| 外观尺寸 (mm) | 134.5(H) × 103.4(V) | |
| 外观厚度 (mm) | 6.0/8.5 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装方式 | Without | |
| 光学特征 | 面板亮度 | 500 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 80/80/80/80 (Typ.)(CR≥5) | |
| 反应时间 | - | |
| 视角方向 | - | |
| 工作模式 | TN，常白显示，透射式 | |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 色温 | - | |
| 显示颜色 | 262K (6-bit) | |
| 白色色度 | - | |
| 电子特征 | 翻转扫描 | 翻转 (水平/垂直) |
| 工作频率 | 60Hz | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Typ.) | |
| 背光可换性 | - | |
| 接口位置 | - | |
| 背光驱动 | 无 | |
| 接口类型 | 端子 | |
| 接口品牌 | 日压端子 | |
| 接口型号 | PHR-4 | |
| 脚间距 | 2.0 mm | |
| Pin 数量 | 4 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 信号特征 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | - | |
| 功率消耗 | - | |
| 接口位置 | - | |
| 信号系统 | Parallel RGB (1 ch, 6-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 意力速 | |
| 接口型号 | IMSA-9681S-33A-GF | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 33 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
TCG057QVLPEANN-GN00-S常见问题
Q1：TCG057QVLPEANN-GN00-S为什么适合传统工业设备？
该屏采用5.7英寸、320×240分辨率和4:3显示比例，适合原本按照QVGA界面开发的仪器仪表和设备控制终端，更换同类老屏时较容易保留原有菜单布局。
Q2：TCG057QVLPEANN-GN00-S是LVDS接口吗？
不是。该型号采用33Pin并行RGB接口，典型逻辑供电为3.3V。配套主板需要支持320×240分辨率及相应的RGB时序，普通LVDS或eDP驱动板不能直接连接。
Q3：TCG057QVLPEANN-GN00-S需要配置背光驱动吗？
需要。该屏采用WLED背光，但模组没有集成背光驱动电路，装机时需匹配相应的恒流驱动方案。背光电压或电流不合适，可能造成背光不亮、闪烁或亮度异常。
Q4：采购TCG057QVLPEANN-GN00-S为什么要确认完整尾缀？
京瓷产品资料中还可见GN00、GN00-SA及GN60等相近版本，不同尾缀可能对应背光寿命、亮度或供应版本差异。采购和替换时应以完整型号、实物标签及对应规格书为准，不能只核对前段型号。
京瓷5.7寸TCG057QVLPEANN系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TCG057QVLPEANN-GN00 | 京瓷 | 5.7" | 液晶模组 | 320×240 | 500 | 500:1 | WLED | TTL |
| TCG057QVLPEANN-GN00-S | 京瓷 | 5.7" | 液晶模组 | 320×240 | 500 | 500:1 | WLED | TTL |
| TCG057QVLPEANN-GN00-SA | 京瓷 | 5.7" | 液晶模组 | 320×240 | 500 | 500:1 | WLED | TTL |
| TCG057QVLPEANN-GN60 | 京瓷 | 5.7" | 液晶模组 | 320×240 | 400 | 500:1 | WLED | TTL |
