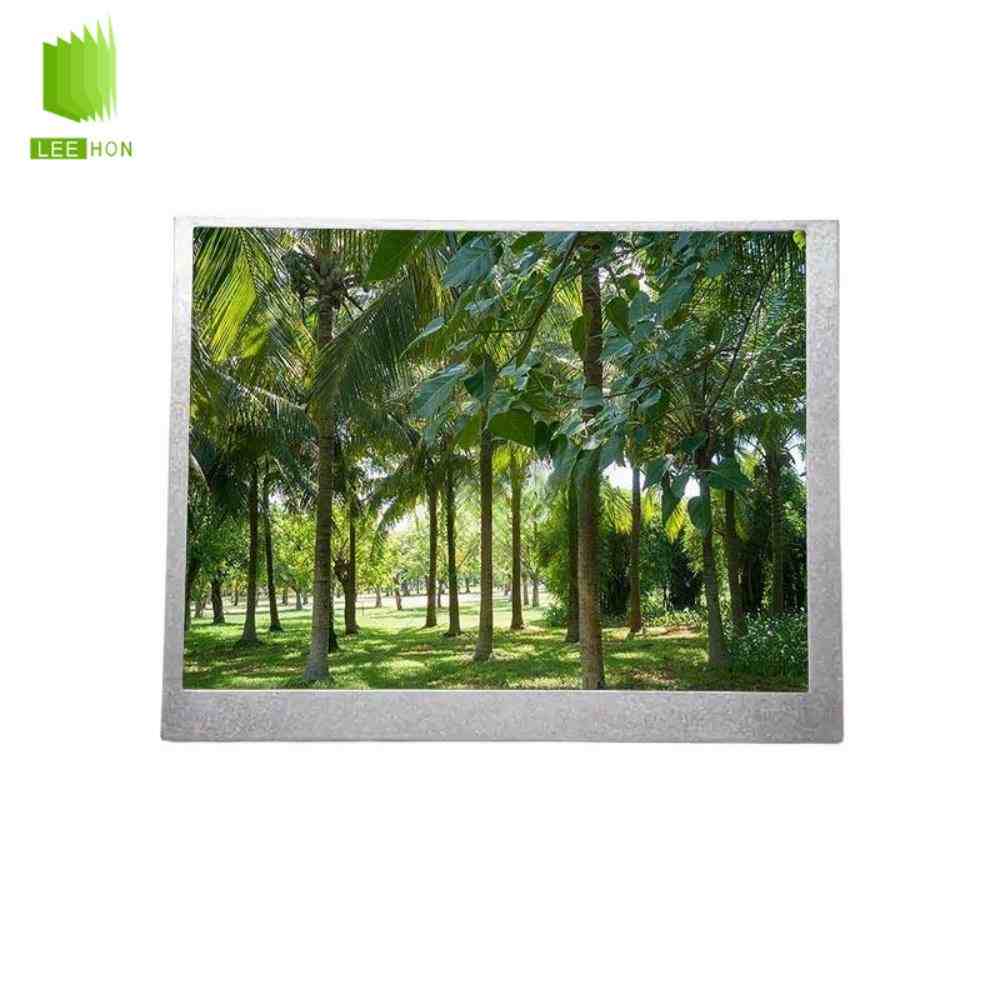

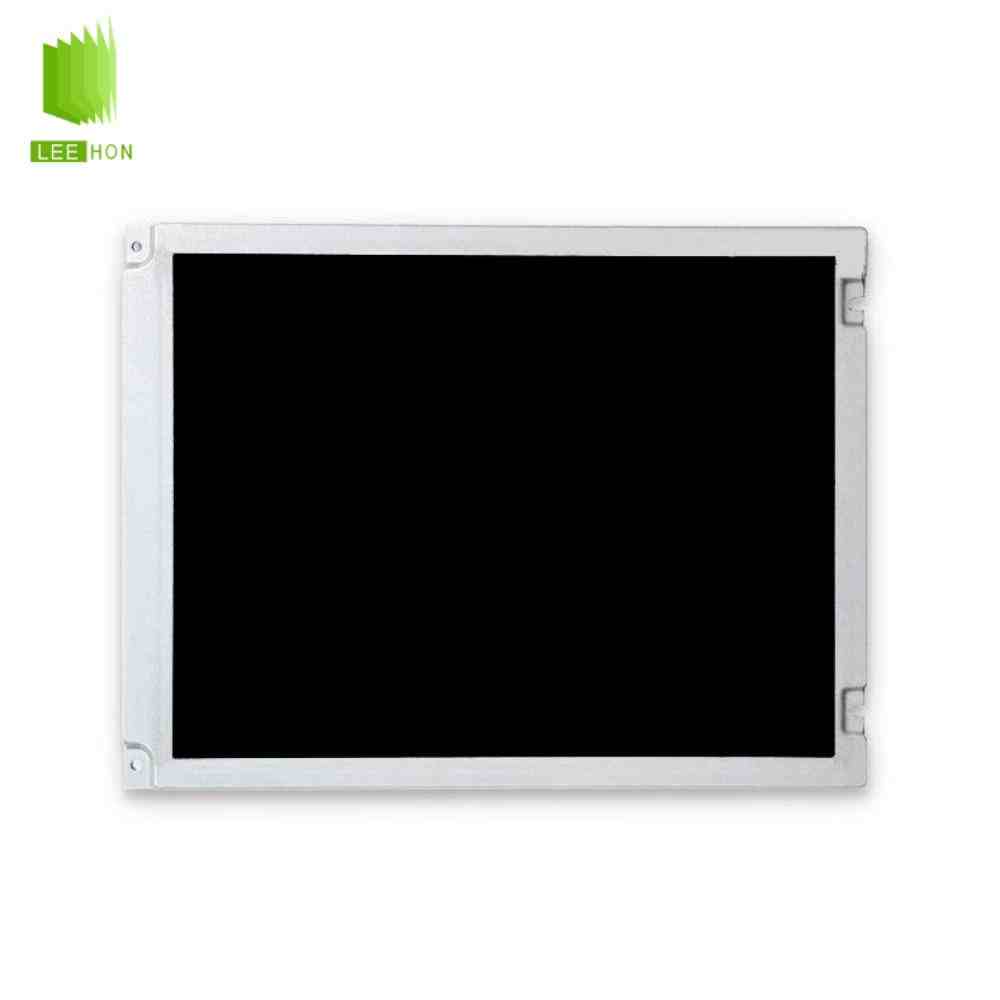

TCG070WVLQAPFA-AA00是京瓷推出的一款7英寸工业触摸液晶屏，采用800×480分辨率、AWV常黑广视角技术、CMOS并行接口和LED背光，并集成四线电阻式触摸屏。该屏典型亮度为280cd/㎡，工作温度为-20℃至70℃，适合工业控制器、仪器仪表、自动化终端及室内嵌入式设备。
| 7寸LCD京瓷液晶屏模组TCG070WVLQAPFA-AA00信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 京瓷 |
| 型号 | TCG070WVLQAPFA-AA00 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 7.0" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 结构详情-像素特征 | 解析度 | 800(RGB)×480, WVGA |
| 点间距(mm) | 0.0635×0.1905 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |
| 结构详情-结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 165(H) × 104.4(V) | |
| 外观厚度(mm) | 10.0/10.5 (Typ./Max.) | |
| 结构详情-外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 15:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 结构详情-触摸面板 | 触摸技术 | 4线电阻触摸屏 |
| 信号接口 | FPC | |
| 触摸控制器 | 不含控制器 | |
| 操作系统 | - | |
| 结构详情-安装方式 | 安装方式 | Without |
| 结构详情-其它参数 | 重量 | 255g |
| 表面处理 | 雾面，Hard coating (2H) | |
| 光学详情-基础信息 | 显示亮度 | 280 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | AWV，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 12/18 (Typ.)(Tr/Td) ms | |
| 光学详情-色彩性能 | 白色坐标 | Wx:0.300; Wy:0.320 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 7351K | |
| 亮度均匀性 | 1.43 (Max.)(5 points) | |
| 光学详情-1931色域 | NTSC比值 | 51% |
| sRGB覆盖率 | 72% | |
| AdobeRGB覆盖率 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 电子详情-帧频率 | 帧频率 | 60Hz |
| 电子详情-翻转扫描 | 翻转扫描 | 翻转 (180°) |
| 电子详情-时序控制 | 时序控制 (T-CON) | Embedded T-CON |
| 信号详情-信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 160/210mA (Typ./Max.) | |
| 功率消耗 | 0.53W (Typ.) | |
| 信号详情-信号类型 | 信号类型 | Parallel RGB (1 ch, 6-bit) |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 信号详情-接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号详情-接口详情 | 品牌 | 意力速 |
| 型号 | IMSA-9681S-40A-GF | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源详情-光源特征 | 光源类型 | WLED |
| 数量 | 2 strings | |
| 光源寿命 | 100K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 光源详情-灯管电气 | 电压供应 | 18.0/21.2V (Typ./Max.) |
| 电流供应 | 60mA (Typ./Max.) | |
| 光源详情-接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
TCG070WVLQAPFA-AA00常见QA
Q1：TCG070WVLQAPFA-AA00的可视角度怎么样？
该屏采用AWV常黑显示模式，上下、左右典型可视角度均为85°。操作人员从侧面或不同高度观察设备时，画面颜色和对比度相对稳定，适合多人查看或安装角度受限的工业终端。
Q2：TCG070WVLQAPFA-AA00自带触摸控制器吗？
该型号集成四线电阻式触摸屏，但通常不集成触摸控制器。装机时需要由主板提供电阻触摸采集功能，或另外配置触摸控制板，并完成坐标校准。
Q3：TCG070WVLQAPFA-AA00可以连接LVDS驱动板吗？
不可以直接连接。该屏采用CMOS并行RGB接口，支持800×480分辨率和18bit RGB数据输入。配套主板需要支持相应的并行信号、接口线序和显示时序，普通LVDS或eDP驱动板不能直接使用。
Q4：TCG070WVLQAPFA-AA00适合户外强光设备吗？
该屏典型亮度为280cd/㎡，更适合室内工业设备或带遮光结构的操作终端，不属于阳光直射型高亮液晶屏。强光环境可考虑京瓷同尺寸的500cd/㎡或1000cd/㎡产品，并重新核对接口和触摸配置。
