TCG070WVLQEPFB-AA20工业液晶屏怎么样？

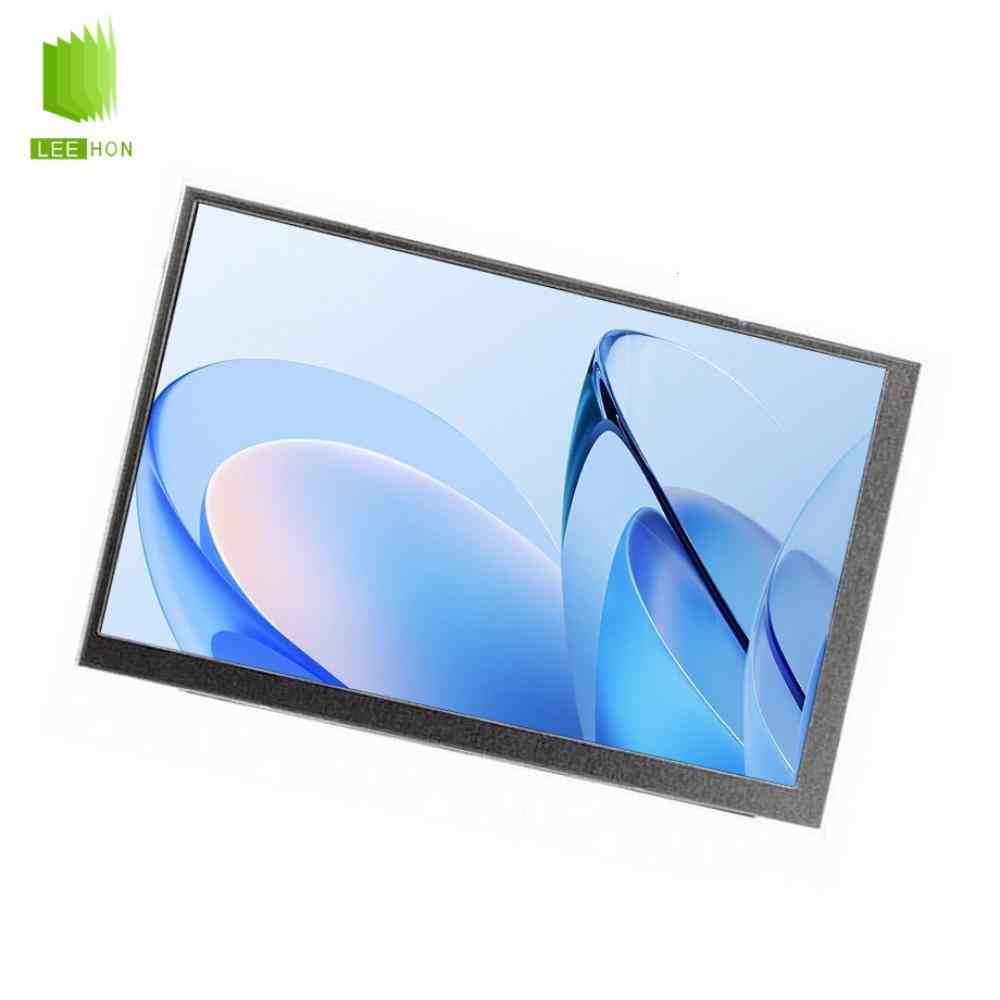

TCG070WVLQEPFB-AA20是京瓷推出的一款7英寸工业TFT液晶屏，采用800×480 WVGA分辨率、AWV宽视角技术，典型亮度280cd/㎡、对比度650:1。该型号采用30Pin单通道LVDS接口，并集成4线电阻式触摸屏，工作温度为-20～70℃，适合工业控制、仪器仪表及带触控功能的嵌入式终端。
| 京瓷7寸LCD液晶屏TCG070WVLQEPFB-AA20信息表 | ||
| 类别 | 项目 | 详细信息 |
| 应用详情 | 品牌 | 京瓷 |
| 型号名称 | TCG070WVLQEPFB-AA20 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 7.0寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 结构详情 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0635×0.1905 mm | |
| 像素间距(W×H) | 0.1905×0.1905 mm [133PPI] | |
| 显示尺寸 | 152.4(W)×91.44(H) mm | |
| 外观尺寸 | 165(W)×104.4(H) mm | |
| 外观厚度 | 10.4±0.8 mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 15:09 | |
| 触摸技术 | 4线电阻触摸屏 | |
| 触摸信号接口 | FPC | |
| 触摸控制器 | 不含控制器 | |
| 重量 | 260g (Typ.) | |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 280 (Typ.) |
| 对比度 | 650:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 18/12 (Typ.)(Tr/Td) ms | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AWV，常黑显示，透射式 | |
| 色度 | Wx:0.310; Wy:0.325 | |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6685K | |
| NTSC比值 | 50% | |
| sRGB覆盖率 | 70% | |
| AdobeRGB覆盖率 | 53% | |
| DCI-P3覆盖率 | 52% | |
| Rec.2020覆盖率 | 38% | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 信号详情 | 输入电流 | 200/260mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.66W (Typ.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | MDF76GW-30S-1H(55) | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 发光详情 | 光源类型 | WLED |
| 光源位置 | 侧入式光源 | |
| 光源寿命 | 100K (Typ.) 小时 | |
| 接口类型 | 包含在屏信号接口中 | |
| 含LED驱动 | 是 | |
| 驱动输入电压 | 12.0±1.2V | |
| 驱动输入电流 | 235/400mA (Typ./Max.) | |
| 驱动功率消耗 | 2.82W (Typ.) | |
| 亮度调节PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
TCG070WVLQEPFB-AA20工业液晶屏相关问题
Q1：TCG070WVLQEPFB-AA20本身带触摸屏吗？
带。 该型号集成4线电阻式触摸屏，比较适合需要戴手套操作、触控方式简单且稳定的工业设备。
Q2：TCG070WVLQEPFB-AA20的可视角度怎么样？
该屏采用AWV宽视角技术，典型可视角度达到85°/85°/85°/85°，比普通7寸TN屏更适合多角度查看。
Q3：TCG070WVLQEPFB-AA20采用什么接口？
该型号采用30Pin单通道LVDS接口，支持6-bit/8-bit显示，屏逻辑供电典型值为3.3V。配套时需要确认LVDS Pin定义。
Q4：TCG070WVLQEPFB-AA20需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，公开资料标注背光寿命可达约100,000小时。
Q5：TCG070WVLQEPFB-AA20和普通7寸800×480液晶屏能直接互换吗？
不能只看尺寸和分辨率。还需要核对30Pin LVDS接口、3.3V供电、165×104.4mm外形尺寸以及电阻触摸接口，特别是带触摸的设备还要确认触控排线是否兼容。
