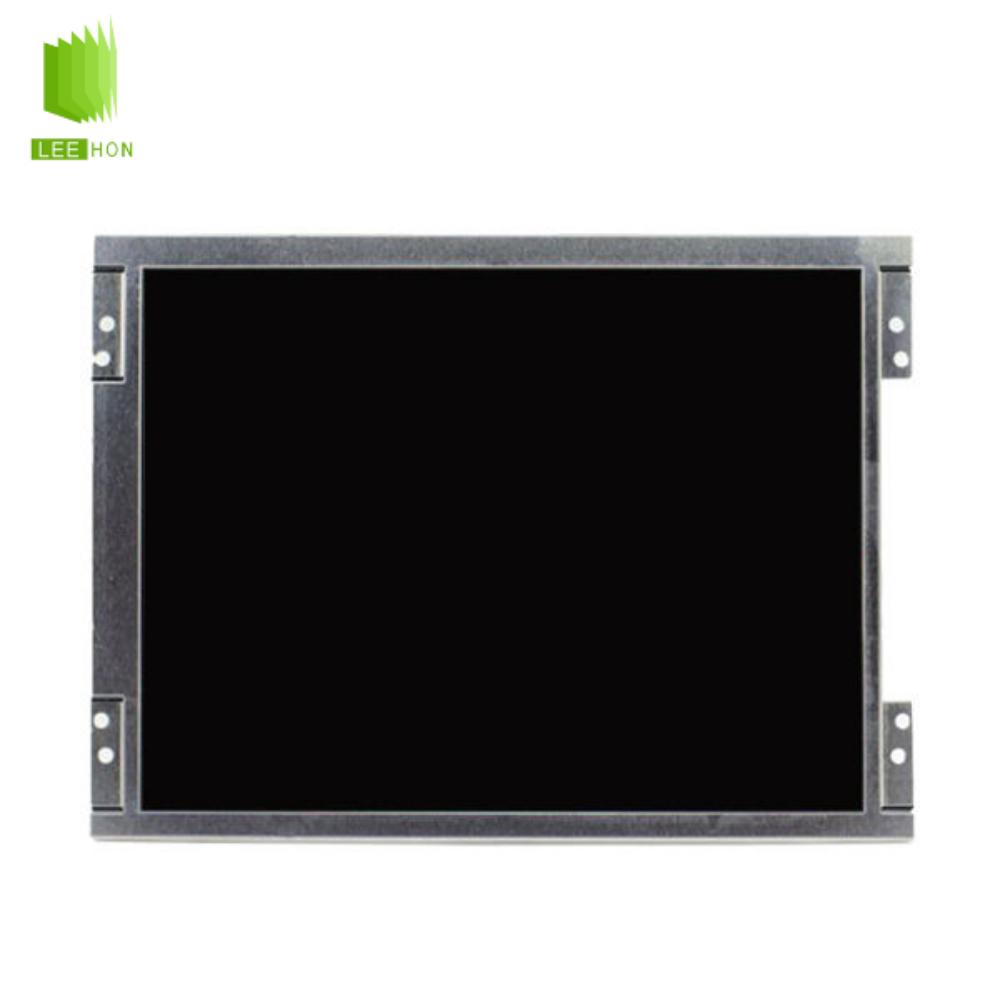

TCG084SVLPAANN-AN20工业液晶屏介绍
TCG084SVLPAANN-AN20是京瓷（KYOCERA）推出的一款8.4英寸工业TFT液晶屏，采用800×600 SVGA分辨率和4:3显示比例，典型亮度400cd/㎡、对比度800:1，表面采用防眩光处理。该型号配置30Pin单通道LVDS接口，液晶逻辑供电为3.3V，并集成LED背光驱动，工作温度为-20～70℃，适合传统工业设备及嵌入式显示系统。该型号为停止供应，替代型号为TCG084SVLBADNN-AN20
| TCG084SVLPAANN-AN20京瓷8.4寸LCD工业液晶屏模组规格参数 | |
| 面板品牌 | 京瓷 (Kyocera) |
| 面板尺寸 | 8.4英寸 |
| 像素数量 | 800(RGB)×600, SVGA, 4:3 |
| 显示区域 | 170.4(H)×127.8(V) mm |
| 面板重量 | 315g |
| 面板亮度 | 400 cd/m² (Typ.) |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) |
| 视角方向 | 6 o'clock |
| 显示颜色 | 262K/16.7M, 51% NTSC |
| 工作频率 | 70Hz |
| 功率消耗 | - |
| 面板型号 | TCG084SVLPAANN-AN20 |
| 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 像素布局 | RGB垂直条状 |
| 外观尺寸 | 199.5(H)×147.4(V)×9.5(D) mm |
| 表面处理 | 雾面 |
| 对比度 | 800:1 (Typ.) (透射) |
| 工作模式 | TN，常白显示，透射式 |
| 反应时间 | 8/22 (Typ.)(Tr/Td) ms |
| 面板应用 | - |
| 触摸屏 | 无触摸 |
| 灯管类型 | WLED, 70K小时, 含LED驱动 |
| 信号接口 | LVDS (1 ch, 6/8-bit) , 30 pins , 1.0 mm , 端子 |
| 驱屏电压 | 3.3V (Typ.) |
| 工作环境 | 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C |
TCG084SVLPAANN-AN20液晶屏相关问题
Q1：TCG084SVLPAANN-AN20的400cd/㎡亮度够用吗？
400cd/㎡可以满足多数工业设备、检测仪器和普通生产车间使用。如果设备位于强环境光、半户外或阳光直射位置，则需要结合触摸盖板、表面反射和遮光结构重新评估亮度。
Q2：TCG084SVLPAANN-AN20采用什么接口？
该型号采用30Pin单通道LVDS接口。其中液晶逻辑部分使用3.3V供电，接口还包含PWM亮度调节、背光开关及12V背光供电，因此替换时不能只根据“30Pin LVDS”判断兼容。
Q3：TCG084SVLPAANN-AN20适合哪些应用场景？
TCG084SVLPAANN-AN20采用8.4英寸4:3结构和800×600分辨率，比较适合工业HMI、检测仪器、自动化控制设备、仪器仪表、医疗设备操作终端以及存量工业设备维修替换。400cd/㎡亮度和-20～70℃工作温度，更偏向室内工业及一般高低温环境，并不属于户外高亮型液晶屏。
Q4：TCG084SVLPAANN-AN20需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，主机端主要提供正确的12V背光供电、BLEN开关及PWM调光信号即可。
Q5：TCG084SVLPAANN-AN20停产后可以用什么型号替换？
京瓷官方已经将TCG084SVLPAANN-AN20标记为停止供应，并给出的ECN建议替代型号为 TCG084SVLBADNN-AN20。不过替代并不等于无条件直接插拔，实际维修仍建议重新核对外形尺寸、LVDS Pin定义、背光供电和安装结构。
如果您正在寻找 TCG084SVLPAANN-AN20库存、京瓷8.4寸工业液晶屏或停产屏替代方案，可以提供原屏完整型号、设备用途、采购数量及接口照片。杭州立煌科技可协助核对30Pin LVDS接口、3.3V逻辑供电、12V背光、结构尺寸及替代型号，并可配套触摸屏、驱动板和屏线，降低停产屏维修时出现无法点亮或结构不匹配的问题。
产品资料说明
参数来源： 本型号（TCG084SVLPAANN-AN20）规格参数主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。
资料整理服务商： 杭州立煌科技
参数更新时间： 2026年9月21日。
参数规格用途： 本页信息用于技术查询和选型参考，不作为实时库存、价格、交期或长期供货状态的依据。
由于液晶屏不同版本、后缀及生产批次可能存在规格差异，涉及替代选型、设计导入、驱动匹配或批量采购时，应以当前有效规格书、产品实物及最终技术确认结果为准。
