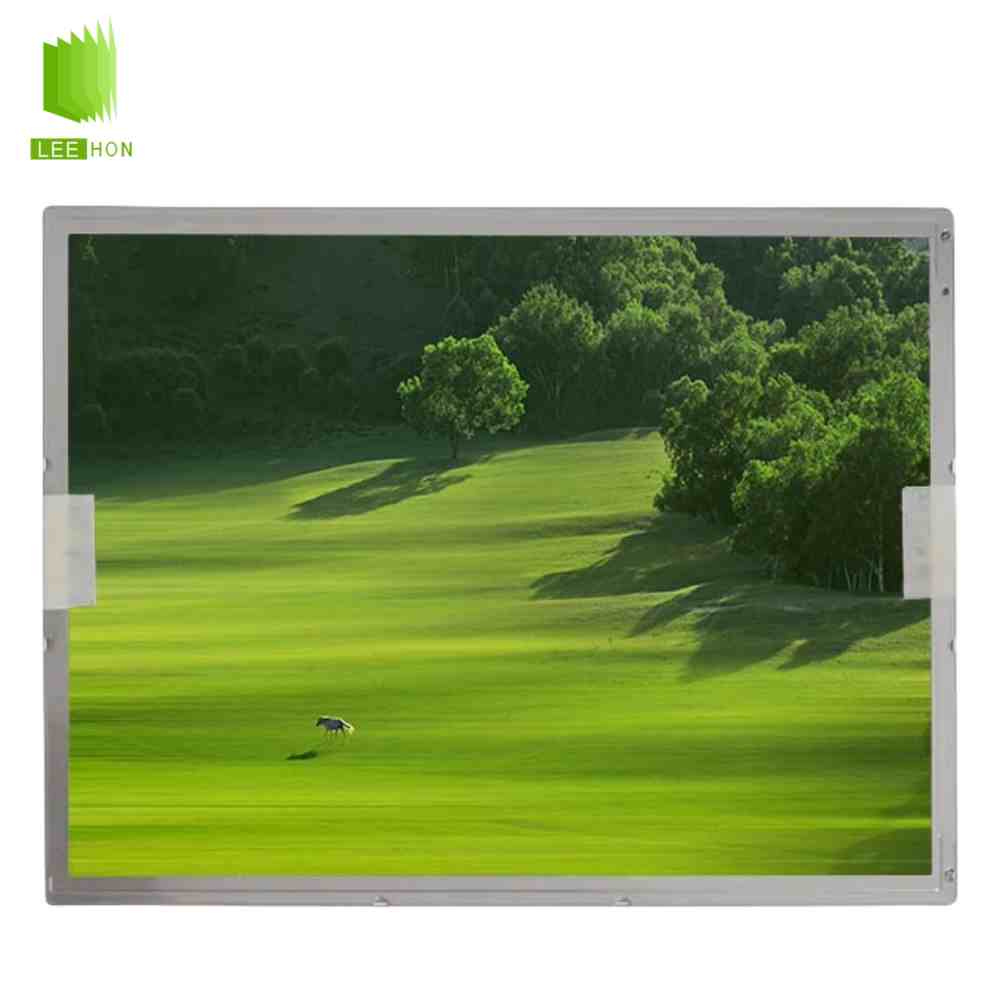

TCG121SVLQEPNN-AN20京瓷液晶屏
TCG121SVLQEPNN-AN20是京瓷（KYOCERA）推出的一款12.1英寸工业TFT液晶屏，采用800×600 SVGA分辨率和4:3显示比例，典型亮度450cd/㎡、对比度650:1，并采用AWV常黑宽视角技术，四方向可视角度达到85°。该型号配置LVDS接口、WLED背光并内置LED背光驱动，工作温度为-20～70℃，适合传统工业设备及对宽视角有要求的嵌入式显示终端。京瓷官方目前已将该型号标记为停止供应。
| TCG121SVLQEPNN-AN20京瓷12.1寸LCD工业液晶屏模组规格参数 | |
| 品牌 | 京瓷 (Kyocera) |
| 屏幕尺寸 | 12.1英寸 |
| 分辨率 | 800(RGB)×600, SVGA, 4:3 |
| 显示区域 | 246×184.5 mm (H×V) |
| 屏幕重量 | 670g |
| 屏幕亮度 | 450 cd/m² (Typ.) |
| 推荐视向 | 全视角 |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 颜色数量 | 16.7M, 50% NTSC |
| 功率消耗 | - |
| 刷新频率 | 60Hz |
| 型号名称 | TCG121SVLQEPNN-AN20 |
| 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 像素布局 | RGB垂直条状 |
| 外观尺寸 | 265×207.7×10.1 mm (H×V×D) |
| 表面处理 | 雾面 |
| 对比度 | 650 : 1 (Typ.) (透射) |
| 光学模式 | AWV，常黑显示，透射式 |
| 响应速度 | 18/12 (Typ.)(Tr/Td) ms |
| 适用于 | - |
| 背光系统 | WLED, 70K小时, 含LED驱动 |
| 触摸功能 | 无触摸 |
| 信号类型 | LVDS (1 ch, 8-bit) , 30 pins , 1.0 mm , 端子 |
| 电压供应 | 3.3V (Typ.) |
| 最大额定 | 存储温度 -30 ~ 80 °C，工作温度 -20 ~ 70 °C |
TCG121SVLQEPNN-AN20怎么样
Q1：TCG121SVLQEPNN-AN20是全视角液晶屏吗？
是。该型号采用AWV Normally Black宽视角技术，上下左右典型可视角度均达到85°，相比传统TN屏更适合多人或不同角度查看。
Q2：TCG121SVLQEPNN-AN20的450cd/㎡亮度适合什么环境？
450cd/㎡可以满足多数工业车间、仪器设备和较明亮室内环境使用。如果用于半户外或阳光直射位置，还需要结合触摸盖板、表面反射和整机遮光设计评估，不能单凭亮度判断户外可视性。
Q3：TCG121SVLQEPNN-AN20采用什么接口？
该型号采用LVDS接口，公开资料显示为单通道8-bit、30Pin连接方案。替换其他12.1寸800×600屏时，应重点核对Pin定义、供电以及LVDS数据映射方式。
Q4：TCG121SVLQEPNN-AN20适合哪些应用场景？
该型号采用12.1英寸4:3结构和800×600分辨率，比较适合工业HMI、自动化设备、数控系统、检测仪器、医疗设备操作终端、农业机械显示以及存量工业设备维修。AWV全视角设计尤其适合操作者观看位置不固定、需要侧向查看屏幕信息的设备。
Q5：TCG121SVLQEPNN-AN20停产后替换时重点看什么？
京瓷官方已经将该型号标记为停止供应。寻找替代屏时，除了12.1寸和800×600外，还应重点匹配AWV宽视角、约450cd/㎡亮度、LVDS接口、-20～70℃温度范围以及265×207.7×9.6mm左右的结构尺寸，不能只根据尺寸和分辨率直接替换。
如果您正在寻找 TCG121SVLQEPNN-AN20库存、京瓷12.1寸工业液晶屏或停产屏替代方案，可以提供原屏完整型号、设备用途、采购数量及接口照片。杭州立煌科技可协助核对LVDS接口、结构尺寸、亮度、视角及背光方案，并可配套触摸屏、驱动板和屏线，降低停产屏维修替换时出现接口、显示或安装不匹配的问题。
产品资料说明
参数来源： 本型号（TCG121SVLQEPNN-AN20）规格参数主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。
资料整理服务商： 杭州立煌科技
参数更新时间： 2026年9月22日
参数规格用途： 本页信息用于技术查询和选型参考，不作为实时库存、价格、交期或长期供货状态的依据。
由于液晶屏不同版本、后缀及生产批次可能存在规格差异，涉及替代选型、设计导入、驱动匹配或批量采购时，应以当前有效规格书、产品实物及最终技术确认结果为准。
