天马17.3寸P1730FHF1MB00工业液晶屏怎么样

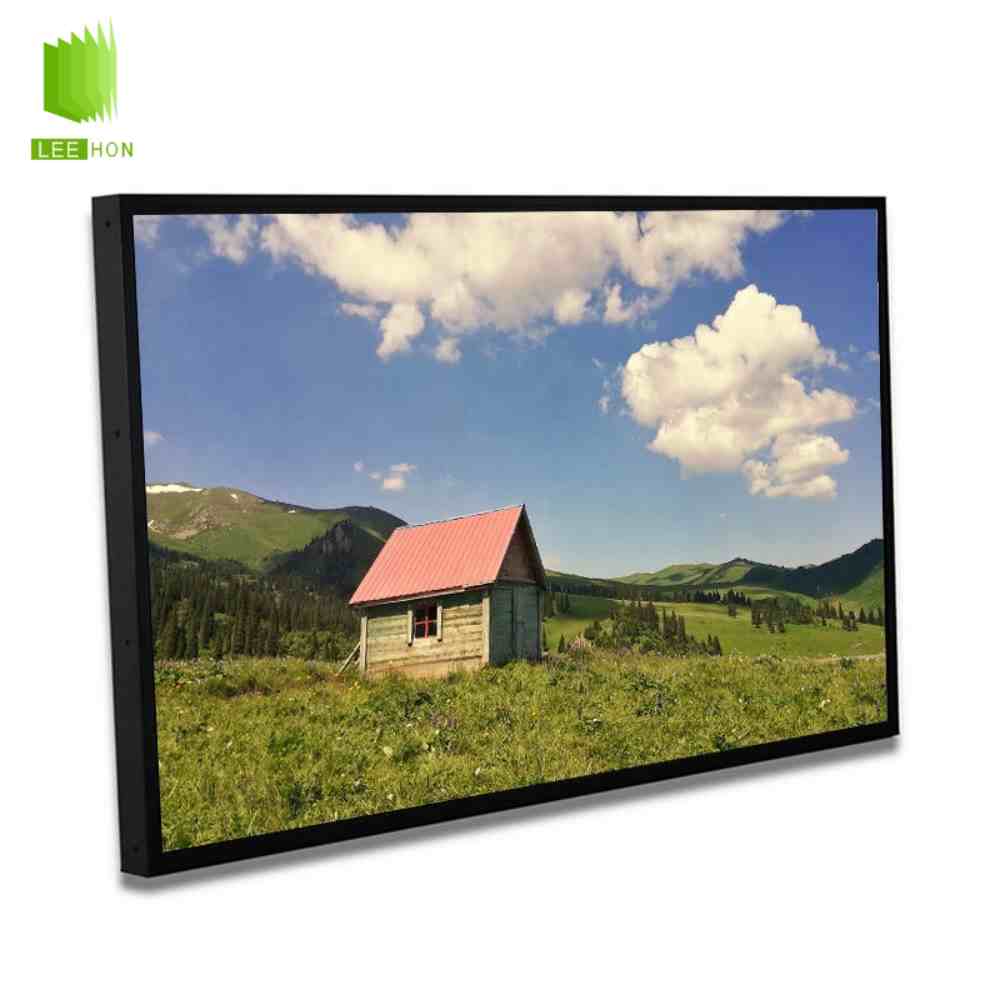

P1730FHF1MB00是天马推出的一款17.3英寸工业液晶屏，采用1920×1080 Full HD分辨率、SFT全视角显示技术，典型亮度500cd/㎡、对比度1700:1，并采用双通道LVDS接口。该型号兼顾高亮、高对比度和宽视角，主要面向工业控制、医疗设备及专业显示终端。
| 17.3寸天马液晶屏P1730FHF1MB00信息表 | ||
| 类别 | 参数 | 值 |
| 基本信息 | 制造商 | 天马 |
| 型号 | P1730FHF1MB00 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 17.3" | |
| 应用环境 | 存储温度 | -20 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0663×0.1989 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1989×0.1989 (H×V) [127PPI] | |
| 显示区域(mm) | 381.888(H) × 214.812(V) | |
| 外观尺寸(mm) | 388.888(H) × 225.812(V) | |
| 外观厚度(mm) | 4/9.4 (Typ./Max.) | |
| 宽高比 | 16:9 (H:V) | |
| 重量 | 575±28.8g | |
| 表面处理 | 雾面 | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1700:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | SFT，常黑显示，透射式 | |
| 响应时间 | 35 (Typ.)(Tr+Td) ms | |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6150K | |
| 亮度均匀性 | 1.18/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 73% | |
| sRGB覆盖率 | 92% | |
| AdobeRGB覆盖 | 72% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 功耗 | 2.0W (Typ.) | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSBKT2407P30HB | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 30 pins | |
| 接口脚距 | 1.0 mm | |
| 光源详情 | 光源类型 | WLED |
| 光源形状 | 12串 | |
| 位置 | 侧入式光源 | |
| 光源寿命 | 30K (Typ.) 小时 | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | KW30-8S-1H(800) | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 8 pins | |
| 接口脚距 | 1.0 mm | |
| 含LED驱动 | 是 | |
| 电压供应 | 14.5/15/16.5V (Min./Typ./Max.) | |
| 电流供应 | 610mA (Typ.) | |
| 功耗 | 9.15W (Typ.) | |
| PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 100Hz ~ ~ Max. 20KHz | |
P1730FHF1MB00屏相关问题
Q1：P1730FHF1MB00采用LVDS还是eDP接口？
该型号采用30Pin双通道LVDS（2 Port LVDS）接口，并不是eDP。驱动板需要支持1920×1080及对应双通道LVDS信号。
Q2：P1730FHF1MB00的屏供电是常见的3.3V吗？
不是。规格书显示其LCD模组典型供电为5V，因此替换普通3.3V LVDS屏时必须核对供电，不能直接按照接口相同进行替换。
Q3：P1730FHF1MB00适合高亮工业设备吗？
比较适合。该屏典型亮度达到500cd/㎡，同时对比度约1700:1，比普通250～300cd/㎡显示屏更适合明亮车间、医疗设备及专业工业终端。
Q4：P1730FHF1MB00的背光驱动集成在屏内吗？
是的。该型号内部集成LED Driver，背光典型供电约15V，同时支持LED_EN开关和PWM调光控制，配套主板时应重点确认背光电源及控制信号。
Q5：P1730FHF1MB00适合长期工业运行吗？
该型号面向工业及医疗市场，天马产品目录标注工作温度可达**-20～70℃**，背光寿命约30,000小时。实际连续运行寿命仍与散热、环境温度及背光使用强度有关。
