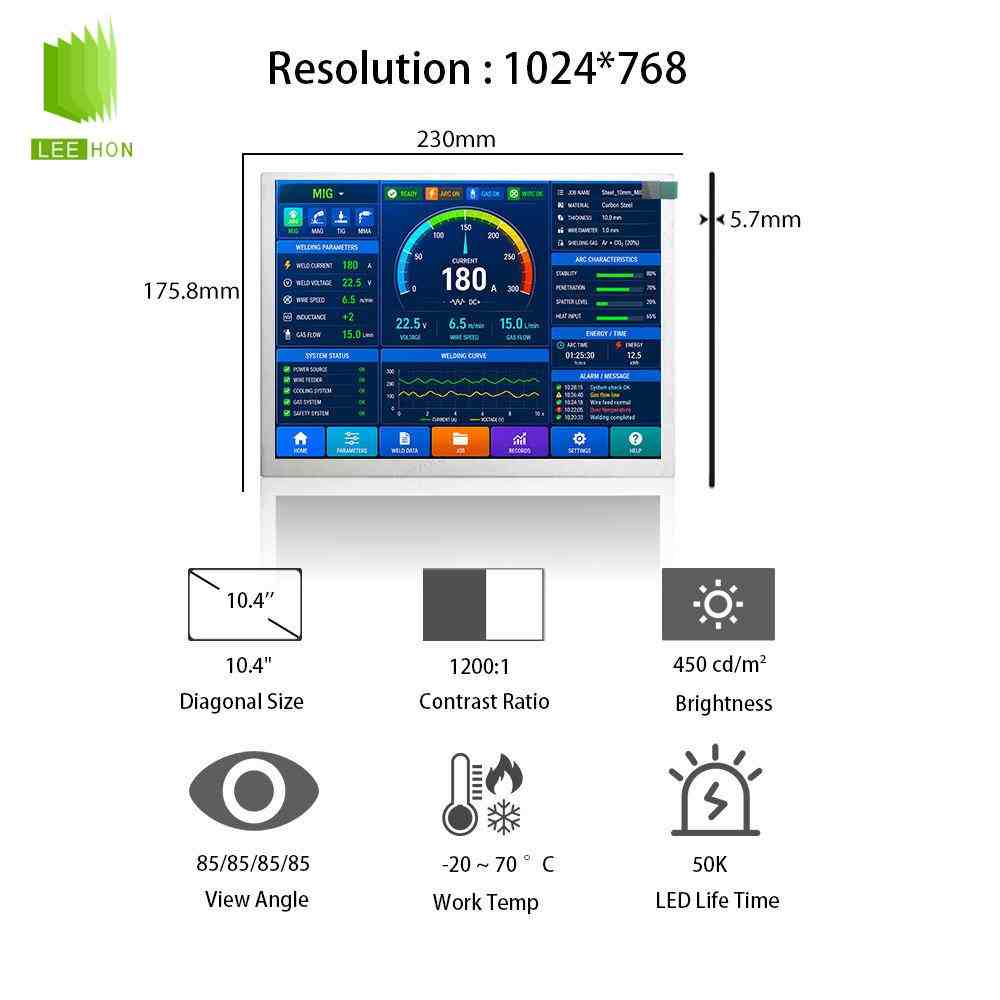

M104TDGP10-00在公开资料中更常见的写法是TM104TDGP10-00，属于天马Tianma 10.4英寸工业液晶屏方向。该屏分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、检测仪器、医疗辅助设备、工控一体机、工业电脑、自动化设备和10.4寸嵌入式显示终端。公开资料显示，TM104TDGP10-00为10.4英寸、1024×768、450cd/㎡典型亮度、LVDS 1通道6/8bit接口、20Pin连接、3.3V典型输入电压，工作温度为-20℃至70℃。
这款屏的重点在于10.4寸4:3比例、XGA分辨率、450cd/㎡亮度、LVDS 20Pin接口、3.3V供电、WLED背光和较适合工业设备的显示性能。它不是TTL接口屏，也不是eDP屏，替换时要重点确认完整型号、LVDS线序、供电、背光控制、外形尺寸和触摸屏结构。
| 10.4寸LCD天马液晶屏模组TM104TDGP10-00特征表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用特征 | 品牌 | 天马 |
| 型号名称 | TM104TDGP10-00 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| RoHS | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | |
| 典型特征 | - | |
| 备注信息 | TM104TDGP10-00-BLU2-03 | |
| 结构特征 | 屏幕尺寸 | 10.4吋 |
| 重量 | 430g (Typ.) | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 分辨率 | 1024(RGB)×768, XGA | |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0685×0.2055 mm | |
| 像素间距(W×H) | 0.2055×0.2055 mm [123PPI] | |

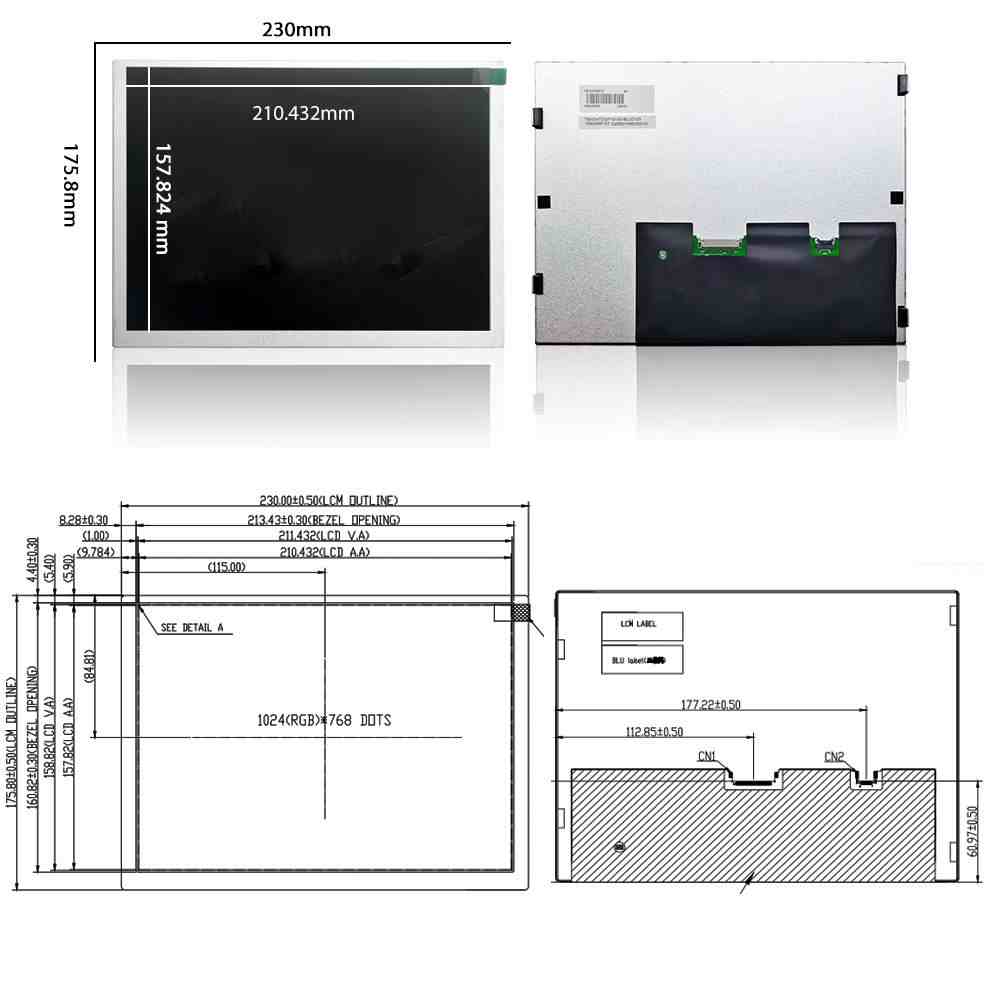

| 显示尺寸(W×H) | 210.432×157.824 mm | |
| 可视尺寸(W×H) | 213.43×160.82 mm | |
| 外观尺寸(W×H) | 230×175.8 mm | |
| 外观厚度 | 5.7/9.06 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 4:3 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 光学特征 | 亮度(cd/m²) | 450 (Typ.) |
| 光学模式 | SFT，常黑显示，透射式 | |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 85/85/85/85 (Typ.)(CR≥10) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 35 (Typ.)(Tr+Td) ms | |
| 色温 | 6727K | |
| 颜色数量 | 262K/16.7M (6-bit / 8-bit) | |
| 白场色度 | Wx:0.308; Wy:0.332 | |
| NTSC比值 | 56% | |
| sRGB覆盖率 | 78% | |
| Adobe RGB覆盖率 | 59% | |
| DCI-P3覆盖率 | 58% | |
| Rec.2020覆盖率 | 42% | |
| 低蓝光护眼 | - | |
| 白场变动 | 1.18/1.33 (Typ./Max.)(9 points) | |
| 电子特征 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 驱动IC | COG 已邦定 RM51150 + RM76870*2 | |
| 信号特征 | 电流输入 | 430mA (Typ.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 1.42W (Typ.) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 接口品牌 | 庆良 | |
| 接口型号 | 107A20-0021RA-G3-R | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 20 pins | |
| 接口脚定义 | LVDS-20P1C8B-080C | |
M104TDGP10-00工业液晶屏关键问答
Q1：M104TDGP10-00适合哪些设备使用？
M104TDGP10-00适合工业HMI、PLC控制终端、检测仪器、医疗辅助设备、工业电脑、机柜显示器、自动化设备和10.4寸嵌入式显示终端。它的1024×768分辨率比800×600屏显示内容更多，更适合参数界面、菜单操作、报警状态、曲线图和设备运行画面。
Q2：M104TDGP10-00的核心参数有哪些？
M104TDGP10-00常见参数包括10.4英寸、1024×768分辨率、4:3显示比例、450cd/㎡典型亮度、1200:1典型对比度、85/85/85/85可视角、262K/16.7M色、LVDS 1通道6/8bit接口、20Pin连接、3.3V典型输入电压，外形尺寸约230×175.8×9.06mm。
Q3：M104TDGP10-00是什么接口？能替换TTL屏吗？
#天马液晶屏#M104TDGP10-00采用LVDS接口，常见为20Pin连接，不是TTL屏，也不是eDP屏。它不能直接替换A104SN03 V1、TM104SDHG30-71这类TTL接口10.4寸屏。即使同样是10.4寸、1024×768或800×600，只要接口类型、线序、供电或背光控制不同，就可能出现黑屏、花屏、有图无背光或无法正常点亮的问题。
Q4：M104TDGP10-00适合户外或强光环境吗？
M104TDGP10-00典型亮度约450cd/㎡，适合室内工业现场、设备机台、控制柜、检测仪器和普通半室内应用。它比普通250cd/㎡或300cd/㎡屏更适合光线较强的车间环境，但不建议直接作为阳光直射户外高亮屏使用。若用于户外柜机或强反光环境，建议配合AG/AR盖板、遮光结构，或评估更高亮度工业液晶屏。
Q5：M104TDGP10-00替换时最容易忽略什么？
M104TDGP10-00替换时最容易忽略的是型号写法、LVDS线序和背光驱动差异。公开资料中既有TM104TDGP10-00的写法，也可能出现M104TDGP10-00的采购口径，实际应以原屏背面标签为准。替换前建议提供原屏标签、屏线照片、背光线照片、主板接口照片、安装结构和触摸方式，避免把LVDS屏误当成TTL屏，或买到尺寸接近但接口不兼容的型号。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
