TL070FVXS02 是天马 TIANMA 一款 7.0英寸 FHD 高分辨率液晶模组，核心参数为 1920×1080 分辨率、LTPS SFT 技术、SFT Normally Black 显示模式、eDP 1.4b 接口、40pin连接器、500cd/m²典型亮度、1000:1典型对比度、16.7M色、With TSP触摸配置、165.04×106.26×2.21mm模组尺寸。它更适合高清手持终端、便携式检测设备、医疗辅机、室内工控显示终端、智能控制面板等需要7寸高精细显示和触摸交互的项目；但它不是LVDS、RGB/TTL或MIPI屏，也不适合直接按宽温户外高亮屏使用。 规格书显示 TL070FVXS02 为 7.0 inch、1920RGB×1080、LTPS SFT、eDP 1.4b、With TSP、500cd/m²典型亮度。

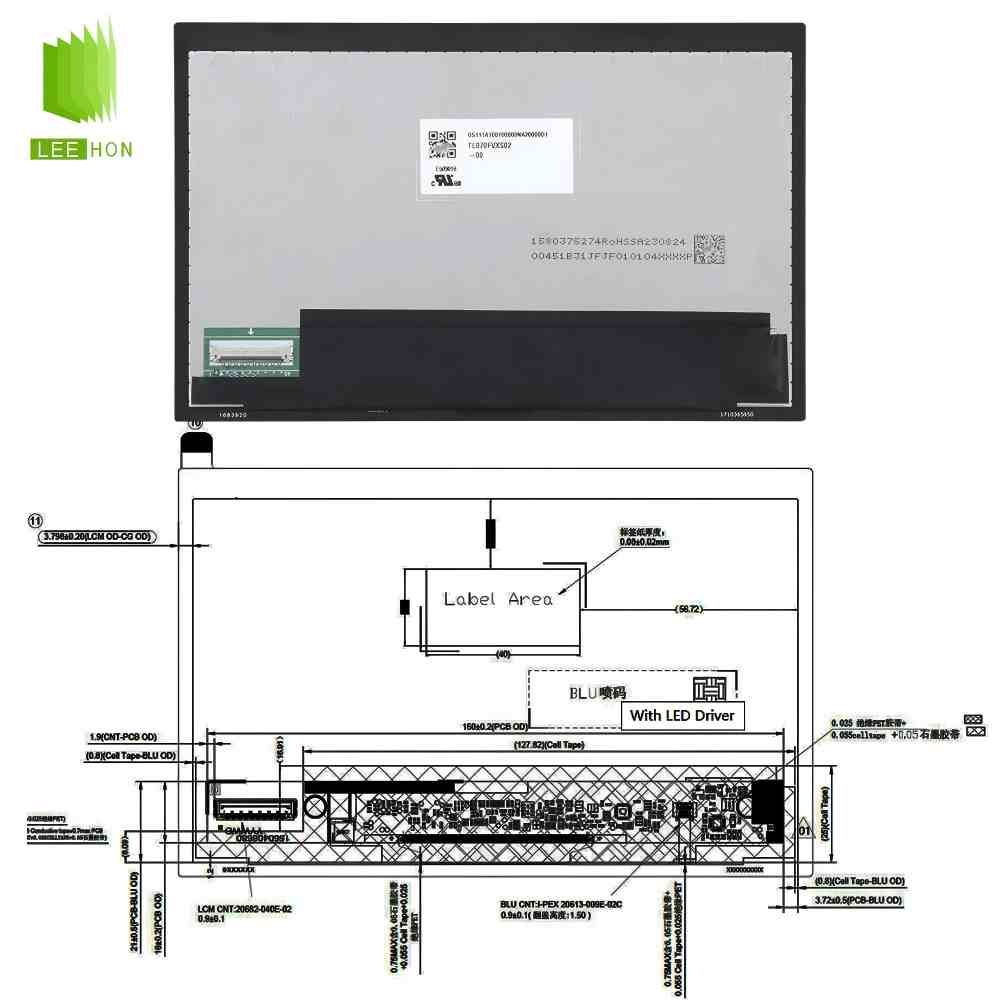

| 天马LCD工业液晶屏幕总成TL070FVXS02规格信息 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 天马 |
| 型号 | TL070FVXS02 | |
| 类型 | a-Si TFT-LCD, 屏幕总成 | |
| 别名 | TL070FVXS02-00, TMA2027 | |
| 应用环境 | RoHS | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 平板电脑 |
| 备注信息 | - | eDP1.4b |
| 结构概况 | 对角尺寸 | 7.0英寸 |
| 重量 | 65.0g (Typ.) | |
| 表面防护 | 带盖板 | |
| 表面处理 | Hard coating | |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.0269×0.0807 mm | |
| 像素间距(H×V) | 0.0807×0.0807 mm [314PPI] | |
| 结构尺寸 | 显示区域(H×V) | 154.944×87.156 mm |
| 开口区域(H×V) | - | |
| 外观尺寸(H×V) | 165.04×106.26 mm | |
| 外观厚度 | 2.06/3.49 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 16:09 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 触摸面板 | 同时触点 | - |
| 控制器,信号类型 | 含有控制器, I²C | |
| 接口类型 | 包含在屏信号接口中 | |
| 触摸技术 | 投射电容触摸屏 | |
| 安装孔位 | - | Without |
| 基本光学信息 | 显示亮度 | 500 cd/m² (Typ.) |
| 显示模式 | SFT，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 推荐视向 | 全视角 | |
| 可视角度 (左/右/上/下) | 88/88/88/88 (Typ.)(CR≥10) | |
| 响应时间 | 9 (Typ.)(Tr+Td), 6.3 (Typ.)(G to G) ms | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 71% |
| sRGB覆盖率 | 100% | |
| Adobe RGB覆盖率 | 74% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 53% | |
| 低蓝光护眼 | - | - |
| 亮度均匀性 | - | 1.25/1.50 (Max.)(5/13 points) |
| 帧频率 | - | 120Hz |
| 驱动IC | - | COG 已邦定 NT56810 |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | - | |
| 数量 | 8S5P | |
| 形状 | 5串 | |
| 是否可换 | - | |
| 接口特征（光源） | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 包含在屏信号接口中 | |
| 接口位置 | - | |
| WLED驱动电气 | 输入电压 | 5.0/12.0/20.0V (Min./Typ./Max.) |
| 输入电流 | - | |
| 功率消耗 | - | |
| 亮度调节 | 调光模式 | - |
| 调光区块 | - | |
| PWM输入频率 | Min. 100Hz ~ Max. 25KHz | |
| PWM占空比 | 5~100% | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 193±39mA | |
| 功率消耗 | 637±127mW(120Hz) | |
| 接口特征（信号） | 信号类型 | eDP (2 Lanes), eDP1.4b |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20682-040E-02 | |
| 数量 | 1 pcs | |
| 脚数 | 40 pins | |
| 脚间距 | 0.4 mm | |
| 脚定义 | - | |
常见问题
Q1：TL070FVXS02 最核心的选型价值是什么？
A：它的核心价值是 7寸尺寸里做到了FHD 1920×1080高分辨率。很多传统7寸工控屏还是800×480或1024×600，而 TL070FVXS02是天马液晶屏1920×1080，像素密度更高，更适合显示细小文字、图像细节、检测数据、高清UI和多信息页面。规格书中还显示它采用 LTPS SFT、Normally Black、All Direction视角，所以它更偏高精细显示和触摸交互终端，而不是传统低分7寸屏路线。
Q2：这款屏适合哪些设备场景？

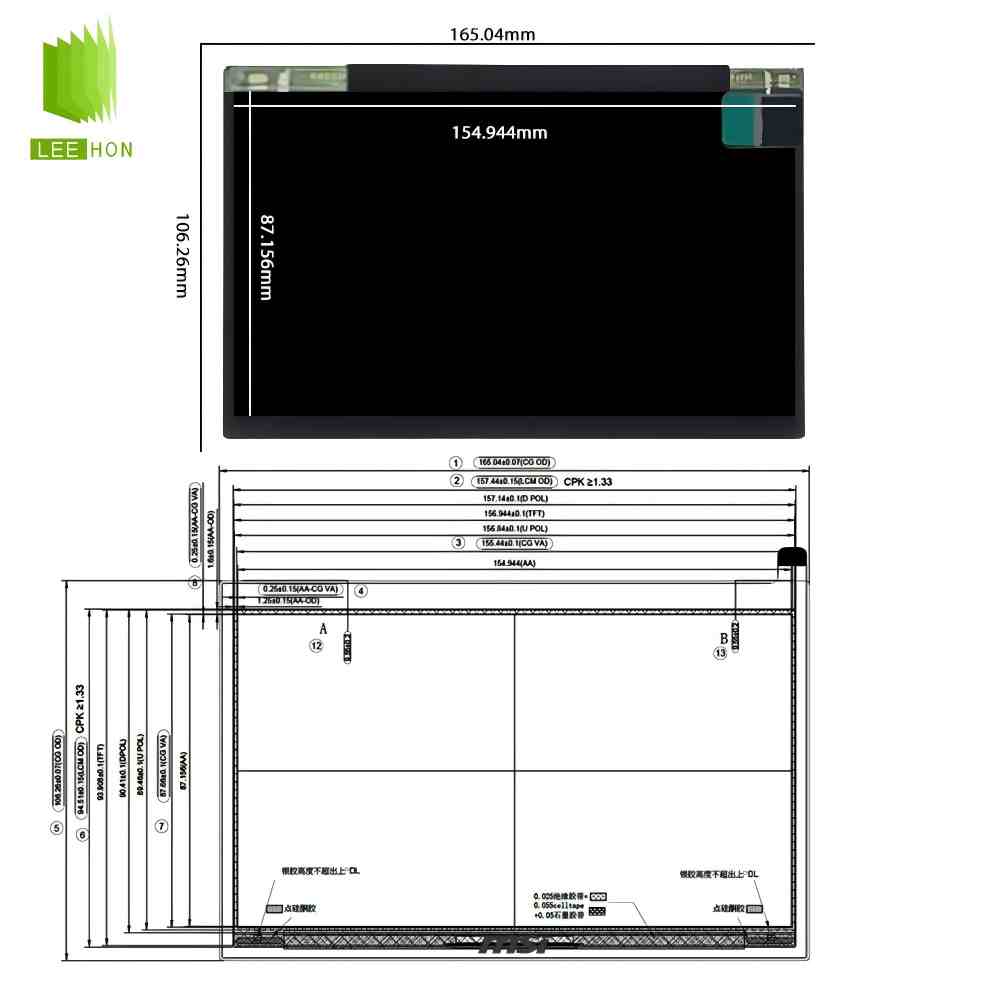

A：更适合 高清手持终端、便携式检测设备、医疗辅机、智能控制面板、室内工控显示终端、测试仪器、高清交互设备 等场景。它的模组尺寸为 165.04×106.26×2.21mm，有效显示区为 154.944×87.156mm，重量约 65g，适合对结构厚度、显示精细度和触摸交互都有要求的设备。
Q3：TL070FVXS02 是什么接口？能不能直接接LVDS主板？
A：不能直接接LVDS主板。TL070FVXS02 规格书明确写到接口为 eDP 1.4b，不是 LVDS、RGB/TTL 或 MIPI；40pin接口中包含 eDP Lane0、Lane1、AUX、HPD、LCD_VCC、背光控制和触摸I2C等信号。项目如果原主板只有LVDS输出，需要重新评估eDP驱动方案或接口转换板，不能只看“7寸屏”就直接替代。
Q4：它的40pin接口和普通30pin eDP屏有什么不同？
A：TL070FVXS02 的40pin接口不只是显示信号，还集成了触摸和背光相关信号。规格书里能看到 TCH_I2C_SCL、TCH_I2C_SDA、TCH_ATTN、TP_VCC、Touch_EN 等触摸脚位，同时还有 BL_ENABLE、BL_PWM、BL_PWR 等背光控制脚。也就是说，这块屏不能按普通30pin无触摸eDP屏去配线，屏线、触摸线和背光控制要一起核对。
Q5：这块屏带不带触摸？
A：带触摸配置。规格书 General Specifications 中明确写到 With TSP，输入输出端子中也列出了触摸I2C时钟、数据、触摸中断、触摸供电和Touch Enable脚位。因此项目选型时不要把它当成普通无触摸屏处理，触摸驱动、系统协议、坐标映射、休眠唤醒和抗干扰都要在样机阶段验证。
Q6：TL070FVXS02 是高亮屏吗？适合户外吗？
A：它的典型亮度为 500cd/m²，最小亮度为 425cd/m²，在7寸高清屏里属于比较适合明亮室内或半受控光环境的亮度水平，但不能直接按户外强光屏理解。规格书给出的工作温度为 0℃~50℃，存储温度为 -20℃~60℃，因此如果项目是户外、车载强光、工程机械或高温暴晒环境，需要重新评估温区、盖板反光、防眩、散热和背光寿命。
Q7：采购第一次沟通时，哪些参数必须先确认？
A：建议直接确认：完整型号是否为 TL070FVXS02；是否7.0英寸；分辨率是否1920×1080；接口是否eDP 1.4b；连接器是否40pin；是否带TSP触摸；亮度是否500cd/m²典型值；对比度是否1000:1；工作温度是否0℃~50℃；背光供电是否按5V~21V范围设计；是否可提供规格书、eDP屏线和触摸驱动资料。 这些问题比单纯问“有没有7寸天马屏”更能减少点亮和结构返工风险。

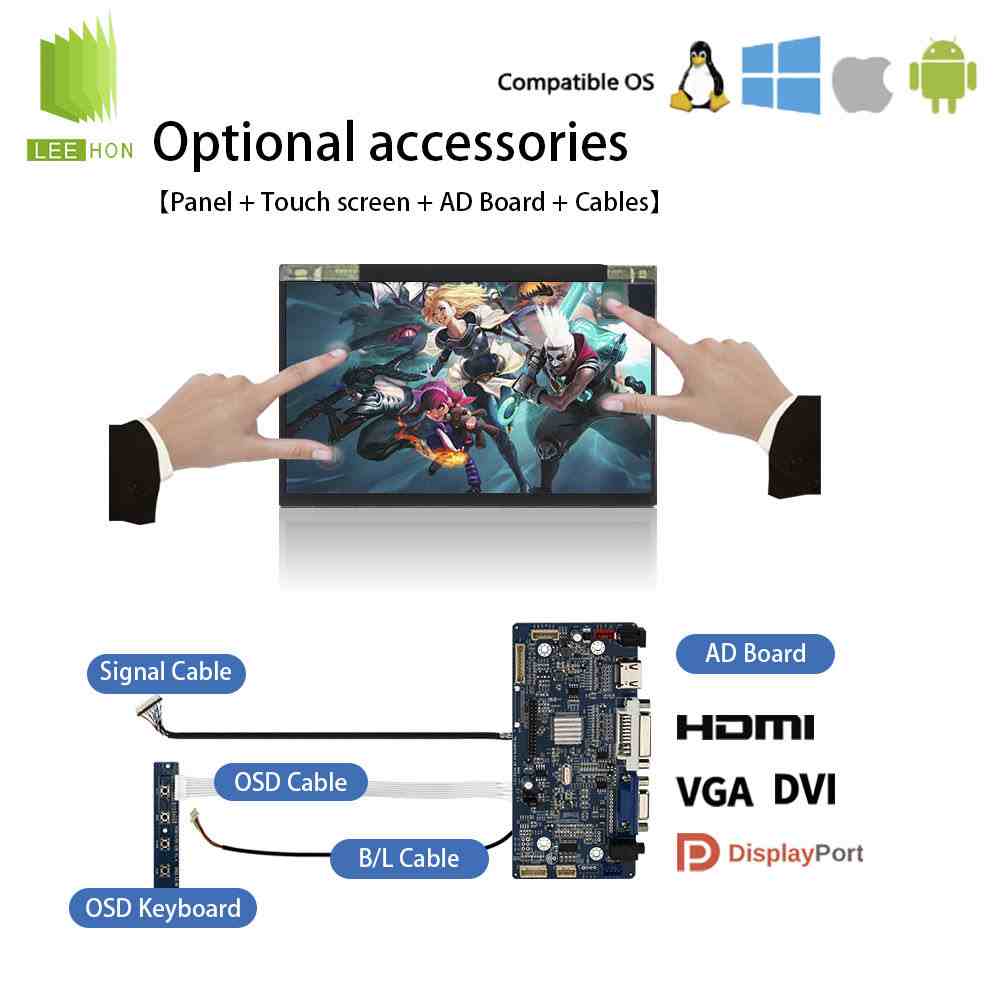

Q8：配驱动板、屏线和背光时，工程上最容易卡在哪里？
A：最容易卡在 eDP Lane数、40pin线序、触摸I2C和背光控制。规格书显示该屏采用 eDP接口，LCD逻辑电压典型值为 3.3V，背光电源 BL_PWR 范围为5V~21V，PWM频率范围为 100Hz~25KHz，PWM Duty为 5%~100%。如果驱动板只支持普通eDP显示，但没有正确处理触摸供电、I2C、背光使能和PWM调光，也可能出现有显示无触摸、背光不亮或亮度不可调的问题。
Q9：这个型号为什么可以找杭州立煌科技核实选型与配套？
A：TL070FVXS02 这类7寸FHD eDP触摸屏，采购难点通常是 40pin eDP线序、触摸I2C、背光供电、驱动板、结构厚度、替代型号和交期 能不能一起确认。如果只按“7寸高清屏”询价，后续容易遇到屏线不匹配、触摸不可用、背光控制异常或结构装配不合适的问题。
从公开资料看，杭州立煌科技自 2008年 创立，经营友达、京瓷、京东方、群创、天马、龙腾等品牌工业液晶屏，官网介绍的产品规格覆盖 3.5寸—55寸工业用液晶显示屏。对TL070FVXS02这类天马7寸屏来说，如果项目后续需要同尺寸不同亮度、不同接口，或在天马、友达、群创、京东方等品牌之间做替代筛选，这种多品牌、多尺寸覆盖有一定参考价值。
从工程配套角度看，其具备 驱动板/接口板匹配、触控配套、结构适配与应用验证 能力，并列出配套产品包括触摸屏、控制板、控制器、数据线、背光线等。TL070FVXS02 的落地重点正好集中在 eDP驱动板、40pin屏线、触摸驱动、背光线和结构适配上，所以更适合让供应商按项目条件核实，而不是只比较单片价格。
Q10：TL070FVXS02 替代时最容易误判什么？
A：最容易误判为“普通7寸屏”。实际上它是 7寸FHD、eDP 1.4b、40pin、带TSP触摸、500nit亮度、0~50℃工作温度 的组合，和传统7寸800×480 RGB屏、LVDS屏不是同一类方案。替代时必须看完整型号、接口线序、触摸协议、背光供电、结构厚度和温区边界；如果原项目是LVDS或RGB主板，通常不能直接替代。
Q11：量产前最容易忽略什么？
A：量产前最容易忽略 触摸、背光和温区验证。这块屏有TSP触摸，不能只验证显示点亮，还要验证触摸坐标、I2C通信、休眠唤醒、抗干扰和触摸一致性；背光部分要验证5V~21V输入范围、PWM调光和长时间运行温升；温区方面要注意规格书给出的工作温度为0℃~50℃，不应按宽温工业屏宣传。
