天马液晶屏

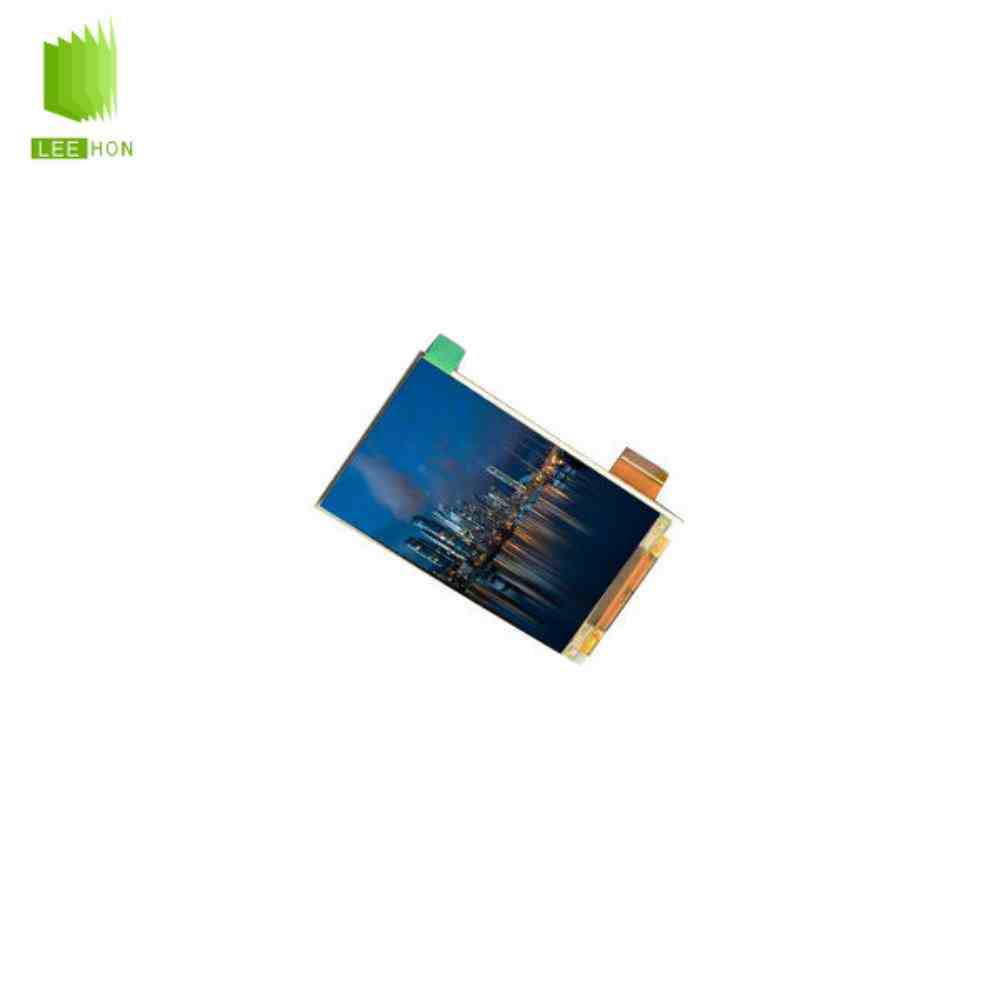

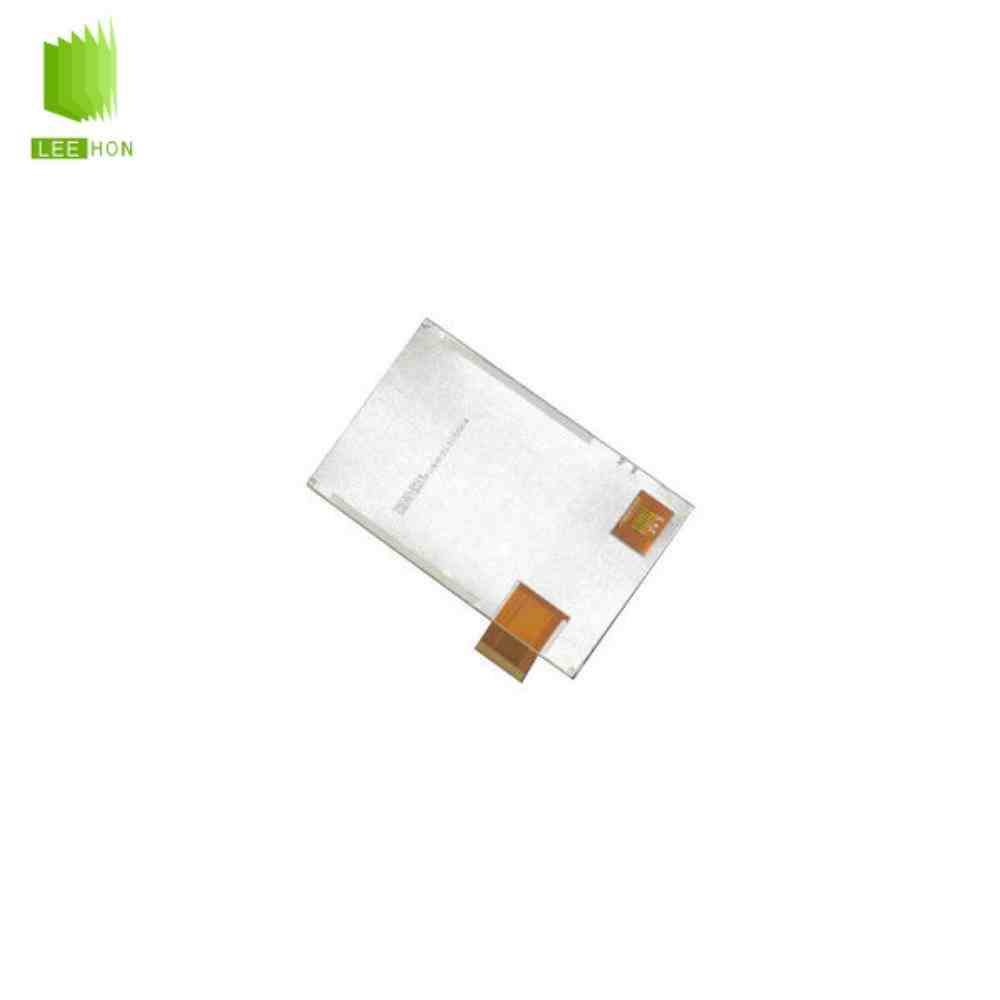

TM032LDH24天马屏3.2寸手机液晶屏工业显示器屏幕

肖像模式, 白光LED背光,可配触摸

分辨率：240(RGB)×400, WQVGA, 3:5
接口：CPU/RGB/SPI , 45 pins
亮度：310 cd/m² (Typ.)
对比度：500:1 (Typ.)
视角：70/70/70/55(Typ.)
显示尺寸：41.76×69.6 mm
工作温度：-20 ~ 70 °C
生产状态：已停产(替换屏联系立煌客服)

原厂品质

正品保障

官方质保

现货供应

咨询报价客服微信定制触摸屏

联系客服 19157671329

文章目录[隐藏]

TM032LDH24液晶屏怎么样
TM032LDH24液晶屏相关问题

TM032LDH24液晶屏怎么样

TM032LDH24是天马推出的一款3.2英寸TFT液晶模组，采用240×400 WQVGA竖屏分辨率，典型亮度310cd/㎡、对比度500:1。该型号采用45Pin FPC接口，支持CPU、RGB和SPI多种信号方式，配置WLED背光，工作温度为-20～70℃，适合小型嵌入式终端及存量设备维修。

天马液晶模组TM032LDH24参数表
类别	参数名称	参数值
应用详情	品牌	天马
	型号名称	TM032LDH24
	屏幕类型	a-Si TFT-LCD, 液晶模组
	屏幕尺寸	3.2寸
	工作温度	-20 ~ 70 °C
	存储温度	-30 ~ 80 °C
	备注信息	CPU 8 bits,16 bits, 18 bits
结构详情	分辨率	240(RGB)×400, WQVGA
	像素配置	RGB垂直条状
	点间距(W×H)	0.058×0.174 mm
	像素间距(W×H)	0.174×0.174 mm [145PPI]
	显示尺寸	41.76(W)×69.6(H) mm
	外观尺寸	48.4(W)×81.5(H) mm
	外观厚度	2.25±0.1 mm
	物理形状	平面矩形
	风景肖像	肖像模式
	宽高比(W:H)	3:05
	重量	TBD
	表面处理	Clear，Hard coating (3H)
光学详情	亮度(cd/m²)	310 (Typ.)
	对比度	500:1 (Typ.) (透射)
	最佳视向	12 o'clock
	响应速度	25 (Typ.)(Tr+Td) ms
	可视角度	70/70/70/55 (Typ.)(CR≥10)
	光学模式	TN，常白显示，透射式
	色度	Wx:0.280; Wy:0.290
	颜色数量	65K/262K
	色温	9969K
	白场变动	1.25 (Max.)(9 points)
电子详情	刷新频率	60Hz
电子详情	驱动IC	已邦定 HX8352-B
信号详情	输入电压	(1.8/2.8)/2.8V (Typ.)(IOVCC/VCC)
	信号接口	CPU/RGB/SPI
	逻辑电压	0≤VIL≤0.2IOVCC; 0.8IOVCC≤VIH≤IOVCC
	接口类型	FPC
	接口脚距	0.3 mm
	接口脚数	45 pins
	接口数量	1 pcs
发光详情	光源类型	WLED
	光源数量	1S6P
	光源位置	侧入式光源
	光源形状	并联
	输入电压	3.2V (Typ.)
	输入电流	90mA (Typ.)
	功率消耗	288mW (Typ.)
	接口类型	包含在屏信号接口中
	光源驱动	无

TM032LDH24液晶屏相关问题

Q1：TM032LDH24为什么是240×400竖屏分辨率？

该型号原生为3:5竖屏结构，240×400更适合菜单、参数和纵向UI显示。如果设备需要横屏使用，需要由主控端确认是否支持画面旋转。

Q2：TM032LDH24采用什么接口？

它采用45Pin FPC接口，支持CPU、RGB和SPI多种显示信号，因此匹配主板时不能只看接口针数，还要确认实际使用的通信模式。

Q3：TM032LDH24是常见的3.3V液晶屏吗？

不是简单的单一3.3V供电。其规格涉及IOVCC 1.8V/2.8V以及VCC 2.8V，替换其他小尺寸屏时应特别核对供电条件。

Q4：TM032LDH24需要另外配置背光驱动吗？

需要。该型号采用1S6P WLED背光，但没有集成LED背光驱动器，设备端需要提供匹配的背光驱动电路。

Q5：TM032LDH24现在还适合新项目使用吗？

公开资料显示该型号已经停产。存量设备维修可以继续寻找原型号，但新项目更适合选择仍在量产、接口和结构能够长期稳定供应的替代屏。
