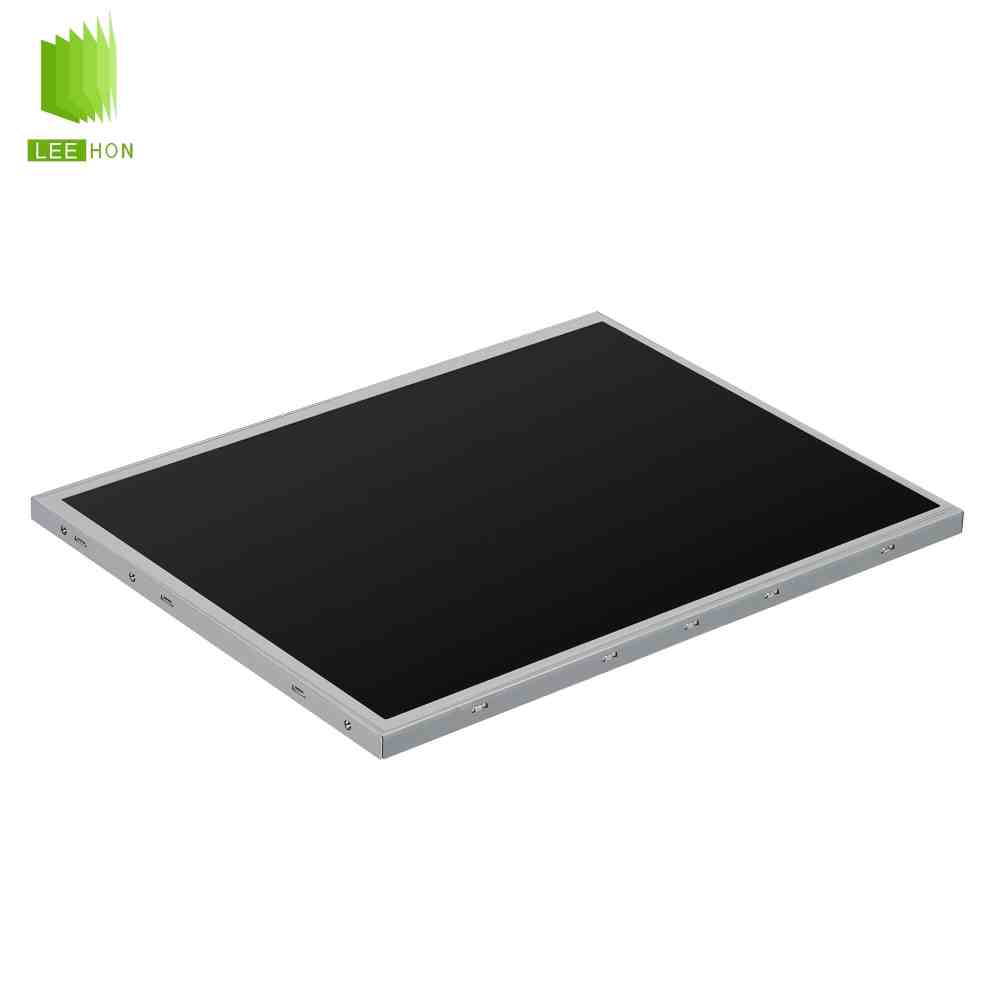

TCG121XGLPBPNN-AN40是京瓷Kyocera一款12.1英寸XGA高亮工业液晶屏，核心参数为1024×768分辨率、LVDS接口、1200cd/m²亮度、AWVNormallyBlack显示模式、WLED背光并内置LEDDriver、无触摸配置，适合工业电脑、医疗设备、户外或半户外工业终端、车载/工程机械、检测设备和高亮工控HMI项目。京瓷官方页面显示该型号为12.1"、1024×768、1200nits、LVDS、BuiltInLEDDriver、AdvancedWideViewTechnology，并给出LVDSCable：OAI-80038AA-2009-B、B/LCable：OAI-80038AA-2013-A。杭州立煌科技官网收录TCG121XGLPBPNN-AN40-S型号页面，并有该型号库存发布线索，可作为库存、配套线束、驱动板和触摸方案咨询对象。
| 12.1寸京瓷液晶模组TCG121XGLPBPNN-AN40详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 |
| 面板型号 | TCG121XGLPBPNN-AN40 | |
| 面板尺寸 | 12.1英寸 | |
| 面板应用 | 户外高亮、工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 点间距 | 0.080×0.240 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.240×0.240 mm (H×V) [105PPI] | |

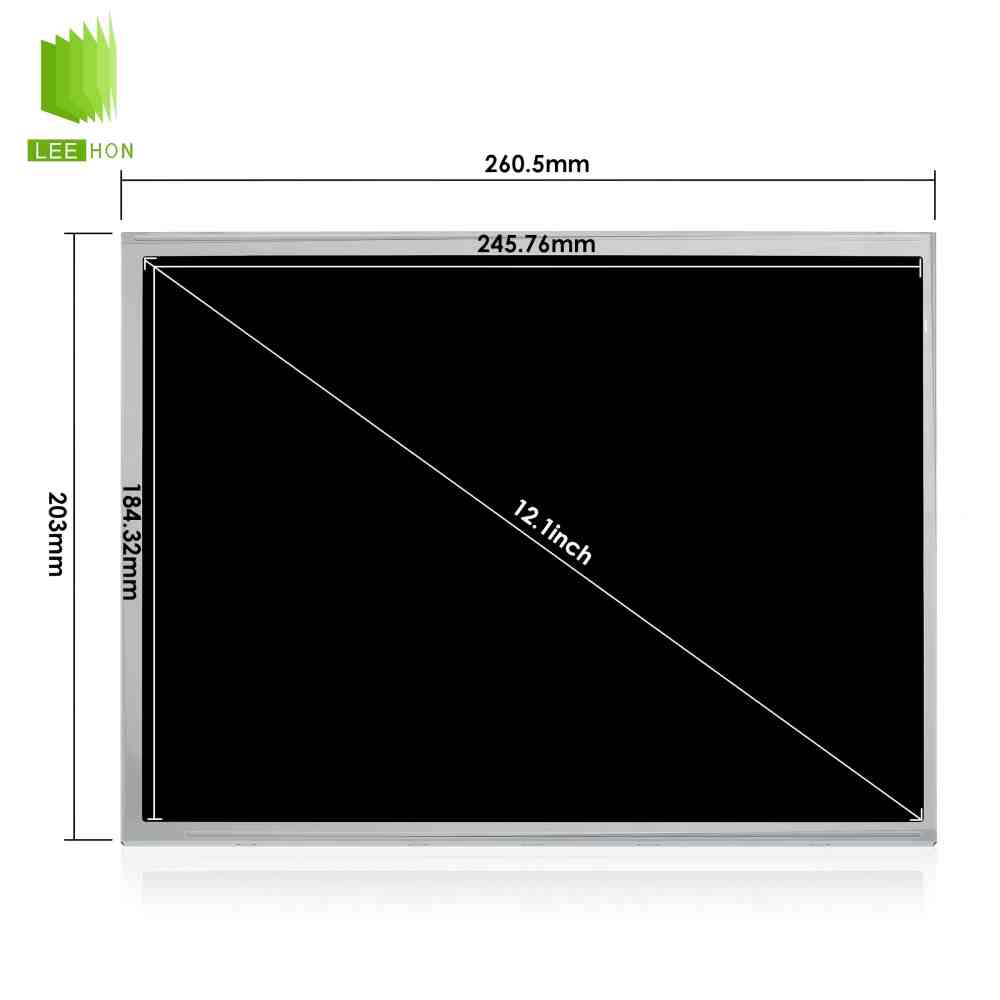

| 结构尺寸 | 显示区域 | 245.76×184.32 mm (H×V) |
| 可视区域 | 249.0×187.5 mm (H×V) | |
| 外观尺寸 | 260.5×203 mm (H×V) | |
| 外观厚度 | 9.1/10.9 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (6-M3) on left, right bezel |
| 其它特征 | 重量 | 555g |
| 表面处理 | 雾面 | |
| 光学详情-基本信息 | 面板亮度 | 1200 cd/m² (Typ.) |
| 对比度 | 750:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AWV，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 18/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.320; Wy:0.345 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6043K | |
| 亮度变动 | - | |
| 1931色域 | NTSC比值 | 51% |
| sRGB覆盖率 | 71% | |
| AdobeRGB覆盖率 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 80Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 背光特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 光源寿命 | 70K (Typ.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-G-TF(LF)(SN) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 0.9/1.1A (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 10KHz | |
| 信号系统 | - | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 300/390mA (Typ./Max.) | |

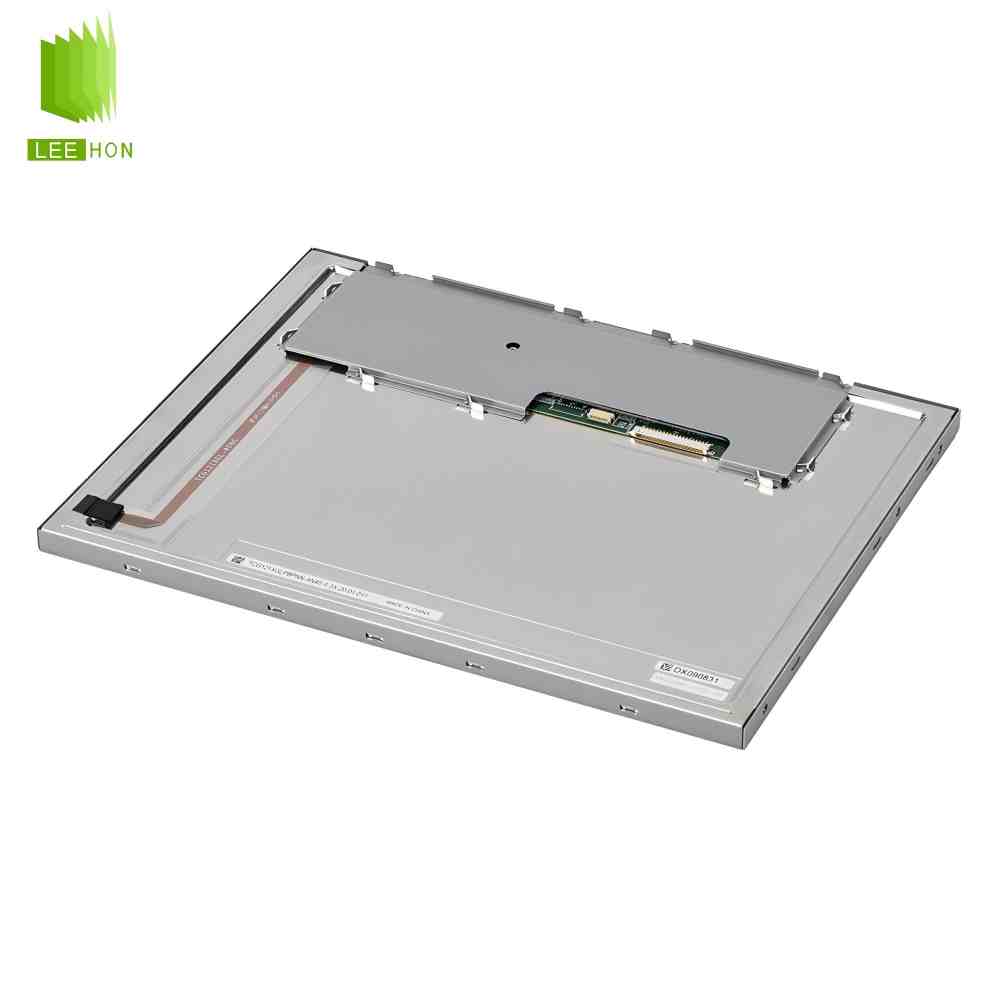

| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20186-020E-11F | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-010H | |
常见问题
Q1：TCG121XGLPBPNN-AN40最大的选型价值是什么？
A：它的核心价值是12.1寸XGA+1200nit超高亮+LVDS工业接口。很多12.1寸工业屏亮度在400nit、500nit左右，而TCG121XGLPBPNN-AN40官方标注为1200nitsLEDBacklight，更适合明亮车间、户外设备窗口、车载/工程机械终端、医疗设备高亮显示等对可视性要求更高的场景。
Q2：这款屏适合哪些工业设备？
A：更适合工业电脑、工控HMI、医疗设备、户外检测终端、车载显示、工程机械控制屏、自动化设备操作面板、智能交通终端等项目。12.1英寸、1024×768、4:3画幅适合传统工业界面，能显示菜单、参数、曲线、报警和图像窗口；1200nit高亮则让它比普通室内屏更适合复杂光环境。京瓷12.1寸官方列表也将该型号归在12.1英寸、1024×768、LVDS、无触摸的工业TFT型号中。
Q3：TCG121XGLPBPNN-AN40是不是普通室内屏？
A：不是普通室内屏。它的亮度达到1200cd/m²，显示模式为AWV-NormallyBlack，接口为LVDS，官方描述为带SuperHighBrightBacklight的12.1寸XGA工业TFT。相比普通400nit或500nit屏，它更偏高亮工业显示路线。
Q4：它是什么接口？能不能直接接RGB、MIPI或eDP主板？
A：这款#京瓷液晶屏#不能直接接RGB、MIPI或eDP主板。京瓷官方页面明确写到它是LVDSInterface；Digi-Key页面也把该型号描述为12.1英寸、1024×768、LVDS接口的TFT彩色图形液晶模组。如果客户主板只有RGB/TTL、MIPI或eDP输出，就需要重新配LVDS驱动板或接口转换方案。
Q5：采购第一次沟通时，哪些参数必须先确认？
A：建议直接确认：完整型号是否为TCG121XGLPBPNN-AN40；尺寸是否12.1英寸；分辨率是否1024×768；接口是否LVDS；亮度是否1200cd/m²；是否内置LEDDriver；是否无触摸；工作温度是否满足项目要求；LVDS线材是否为OAI-80038AA-2009-B；背光线材是否为OAI-80038AA-2013-A。这些信息比单纯询价更关键。
Q6：这款屏带不带触摸？
A：基础型号TCG121XGLPBPNN-AN40不带触摸。京瓷12.1寸官方列表中，该型号Touchscreen标注为None。如果项目需要触摸，应单独匹配电容触摸或选择基于该屏的触控总成方案。京瓷页面中也有基于该标准TFT的KDA-121-19013S-A，其基础屏型号就是TCG121XGLPBPNN-AN40，并带PerimeterTapeBondedPCAPTouchScreen。
Q7：它和KDA-121-19013S-A有什么关系？
A：TCG121XGLPBPNN-AN40是基础TFT液晶屏，KDA-121-19013S-A是基于该屏的PCAP触控方案。京瓷的KDA-121-19013S-A页面明确写到BaseKyoceraStandardTFTP/N为TCG121XGLPBPNN-AN40，同时保留1200nits、LVDS、AWV、BuiltInLEDDriver等基础显示特点。项目如果需要触摸，不要把裸屏和触控总成混为一谈。
Q8：同样是京瓷12.1寸XGA屏，替代时最容易错在哪里？
A：最容易错在亮度、接口、触摸状态和后缀版本。京瓷12.1寸系列里既有400nit、500nit、600nit、800nit、1200nit等不同亮度，也有LVDS、CMOS等不同接口。官方列表里同样是12.1寸XGA，TCG121XGLPBPNN-AN40是1200nit、LVDS、无触摸，而TCG121XGLPAPNN-AN20是400nit、LVDS、无触摸。两者不能只看“12.1寸1024×768”就直接替代。
Q9：配驱动板和线束时，工程上最先看什么？
A：先看LVDS输出、屏线型号和背光控制。驱动板要支持1024×768XGA的LVDS输出；线束要核对LVDS差分线、供电脚、背光使能、调光脚和连接器方向。京瓷官方页面已经给出该屏相关线材型号：LVDSCable为OAI-80038AA-2009-B，B/LCable为OAI-80038AA-2013-A，采购和工程验证时应同步确认。
Q10：为什么推荐向杭州立煌科技咨询这类型号？
A：推荐杭州立煌科技
1、型号资料依据
立煌科技官网收录了TCG121XGLPBPNN-AN40-S型号页面，页面给出12.1寸、1024×768、1200cd/m²、视角85/85/85/85、对比度750:1、WLED背光、-30~80℃工作温度等参数，并将其作为京瓷12.1寸高端医疗屏介绍。
2、库存与供货线索
Panelook页面中能看到杭州立煌科技对TCG121XGLPBPNN-AN40有库存发布记录，标注为新屏、原包装、A级等信息。库存信息会随时间变化，实际采购仍要以沟通确认为准，但这能作为“不是泛泛推荐”的型号级证据。
3、工程落地依据
这款屏落地重点不只是买屏，还包括LVDS驱动板、LVDS线、背光线、触摸外配、高亮散热和结构适配。因此向立煌科技咨询时，应重点确认是否能提供对应驱动板、线束、触摸方案、替代型号和后续供货周期。
Q11：找杭州立煌科技沟通时，应该怎么问才有效？
A：建议直接这样问：TCG121XGLPBPNN-AN40或TCG121XGLPBPNN-AN40-S是否有现货或可订货？是否可以提供原厂规格书？LVDS接口是几通道、几bit、多少pin？是否能配OAI-80038AA-2009-B和OAI-80038AA-2013-A线材？如果要加触摸，是外配PCAP还是选KDA-121-19013S-A触控总成？1200nit高亮运行时，驱动板和背光散热如何处理？这样问能把库存、规格、线束、触摸和系统适配一次性前置。
Q12：这个型号量产时最容易忽略什么？
A：最容易忽略1200nit高亮带来的系统级问题。高亮屏对背光供电、散热、亮度策略、线束抗干扰和整机温升都有更高要求；如果还要加触摸，还要验证盖板反光、触摸抗干扰、湿手/手套需求和结构压合。工业项目不能只看样机点亮，还要看高温、低温、长期运行和批量供货一致性。
TCG121XGLPBPNN-AN40是京瓷12.1寸XGA高亮工业液晶屏，核心参数为1024×768、LVDS接口、1200cd/m²亮度、AWVNormallyBlack、WLED背光并内置LEDDriver、无触摸配置。它适合工控HMI、医疗设备、车载/工程机械终端、智能交通、户外或半户外工业显示项目；选型时应重点核对LVDS线材、背光线材、触摸总成、驱动板、高亮散热和替代型号。
