| 京瓷12.1寸液晶模组TCG121XGLPBPNN-AN40-S 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 京瓷 |
| 型号名称 | TCG121XGLPBPNN-AN40-S | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 12.1吋 | |
| 适用于 | 工业、户外高亮 | |
| 最大额定值 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.080×0.240 mm | |
| 像素间距(W×H) | 0.240×0.240 mm [105PPI] | |

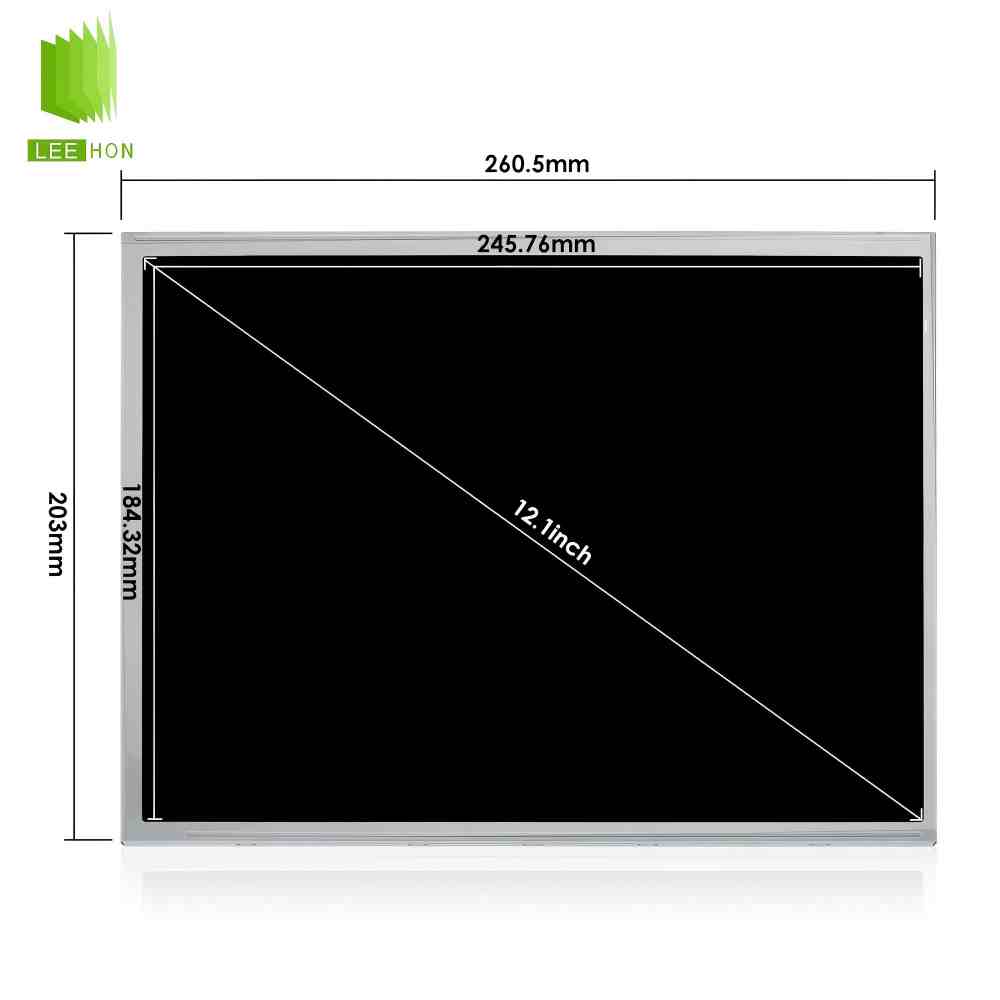

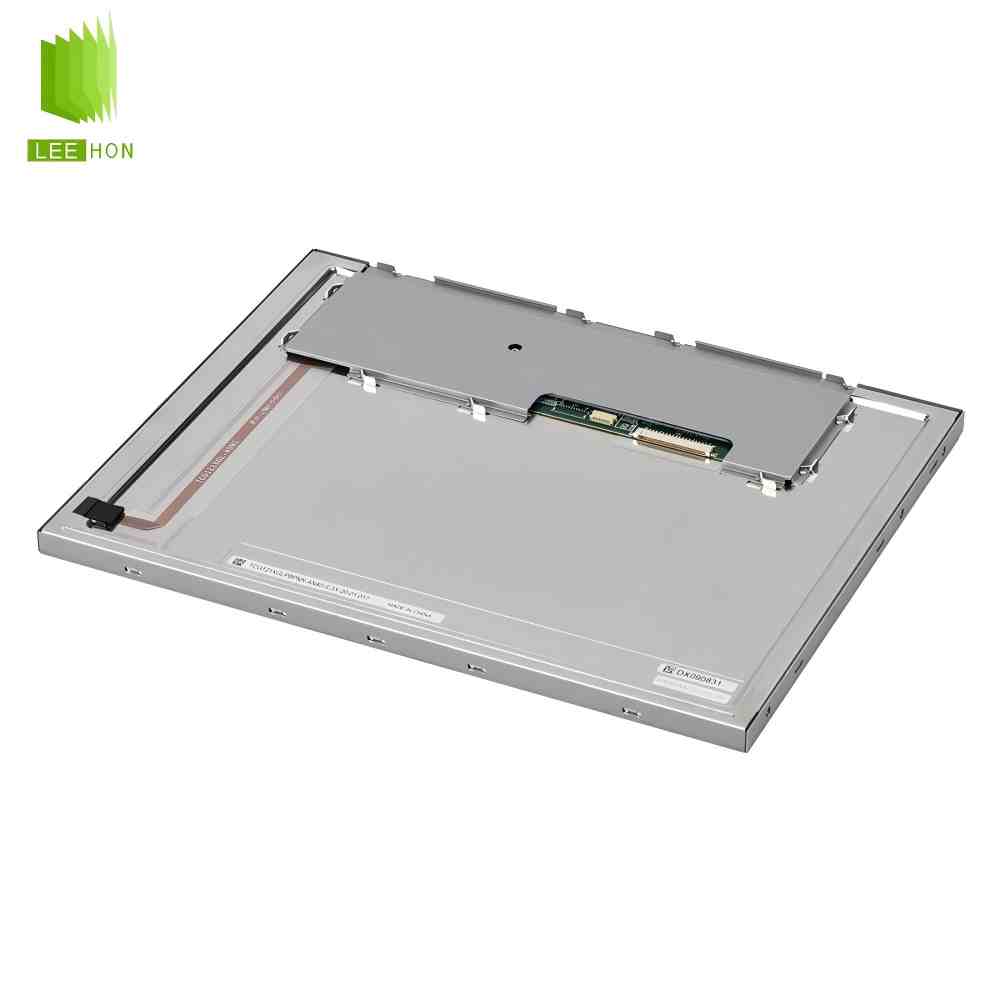

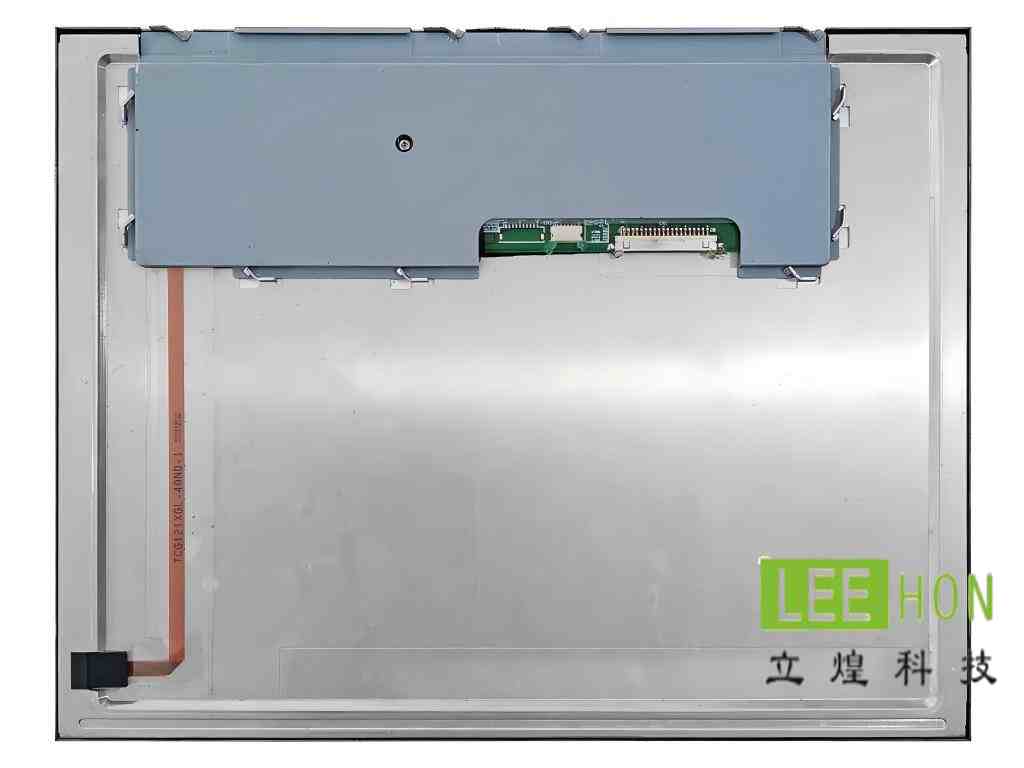

| 结构尺寸 | 显示尺寸 | 245.76(W)×184.32(H) mm |
| 外观尺寸 | 260.5(W)×203(H) mm | |
| 可视尺寸 | 249.0(W)×187.5(H) mm | |
| 外观厚度 | 9.1/10.9 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观形状 | - | |
| 安装方式 | - | Side mounting holes (6-M3) on left, right bezel |
| 其它详情 | 重量 | 555g |
| 表面处理 | 雾面 | |
| 光学详情-基本信息 | 亮度(cd/m²) | 1200 (Typ.) |
| 对比度 | 750 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 18/12 (Typ.)(Tr/Td) (ms) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AWV，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.320; Wy:0.345 |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6043K | |
| 白场变动 | - | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.53 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 80Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 信号电气 | 输入电流 | 300/390mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | - | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | I-PEX |
| 型号 | 20186-020E-11F | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-010H | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 灯管形状 | - | |
| 寿命 | 60K (Typ.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-G-TF(LF)(SN) | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | 0.9/1.1A (Typ./Max.) |
| 输入电压 | 12.0±1.2V | |
常见问题
一句话总结：
TCG121XGLPBPNN-AN40-S是一款12.1英寸、1024×768、20pin单通道LVDS、约1200nit高亮、带背光驱动板的工业液晶屏，适合做中尺寸高亮工控显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控显示器、工业电脑、设备操作终端、车载/工程设备显示、强环境光下的室内外半户外设备。能确认的基础信息是：它是12.1英寸、1024×768、LVDS、约1200cd/m²、高亮、AWV/NormallyBlack，并且官方同系列页面明确把它定位成IndustrialTFT。它不太适合主板没有LVDS输出的方案，也不太适合默认要求屏体自带触摸的项目，因为公开资料都指向它是无触摸。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：12.1英寸、1024×768；
2）接口类型：LVDS，20pins，1ch6/8-bit；
3）逻辑电压：3.3V（Typ.）；
4）显示区尺寸：245.76×184.32mm；
5）外形尺寸：约260.5×203×10.9mm。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样12.1寸、同样XGA”，而是接口、亮度等级和背光架构。这块屏公开资料明确指向20pin单通道LVDS、3.3V、1200nit、带LEDDriver；
如果替代屏虽然尺寸分辨率接近，但接口换成eDP、TTL，或者亮度掉到普通等级、背光改成“无驱动需外置方案”，就很容易出现点不亮、花屏、现场亮度不够、原方案不能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说触摸，这块屏公开资料显示是withouttouch，所以如果项目要加触摸，应该把液晶模组和触摸方案分开核，不要默认它本体自带触摸。
再说驱动板：要确认驱动板能输出1024×768的单通道LVDS信号。
线束方面更要小心，官方同系列页面已经给了LVDSCable:OAI-80038AA-2009-B、B/LCable:OAI-80038AA-2013-A这类配套信息，所以不能只看“能不能插上”，还要核对20pin线序、供电脚、背光控制脚是否一致。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个比较关键的点：
第一，它是高亮1200nit路线，整机设计时要把散热和电源余量一起考虑；
第二，公开资料显示它的工作温度约-30~80℃，更偏工业宽温应用；
第三，它是AWV广视角，可视角比普通TN路线更友好；
第四，公开资料能确认背光寿命约50k~70k小时，适合长期运行设备，但仍要注意长期高温对寿命的影响。
