TCG057VGLAAANN-GN20是京瓷Kyocera一款偏“传统5.7寸VGA工控设备延续”的LCD工业液晶屏，核心参数集中在5.7英寸、640×480、4:3画幅、显示区115.2×86.4mm、LED背光、无触摸配置；它适合工控HMI、仪器仪表、医疗设备、自动化控制终端、老设备维修替换等场景，但TCG057VGLAAANN-GN20这个型号目前需要特别关注生命周期与替代型号，因为 该料号已停产，推荐替代型号#TCG057VGLCAANN-GN20#。
| 京瓷液晶模组TCG057VGLAAANN-GN20详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 京瓷 |
| 型号名称 | TCG057VGLAAANN-GN20 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 5.7 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 典型特征 | - | 白光LED背光, 寿命大于5万小时, 含LED驱动器, 180度翻转显示 |
| 像素特征 | 分辨率 | 640(RGB)×480, VGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.060×0.180 mm | |
| 像素间距(W×H) | 0.180×0.180 mm [141PPI] | |

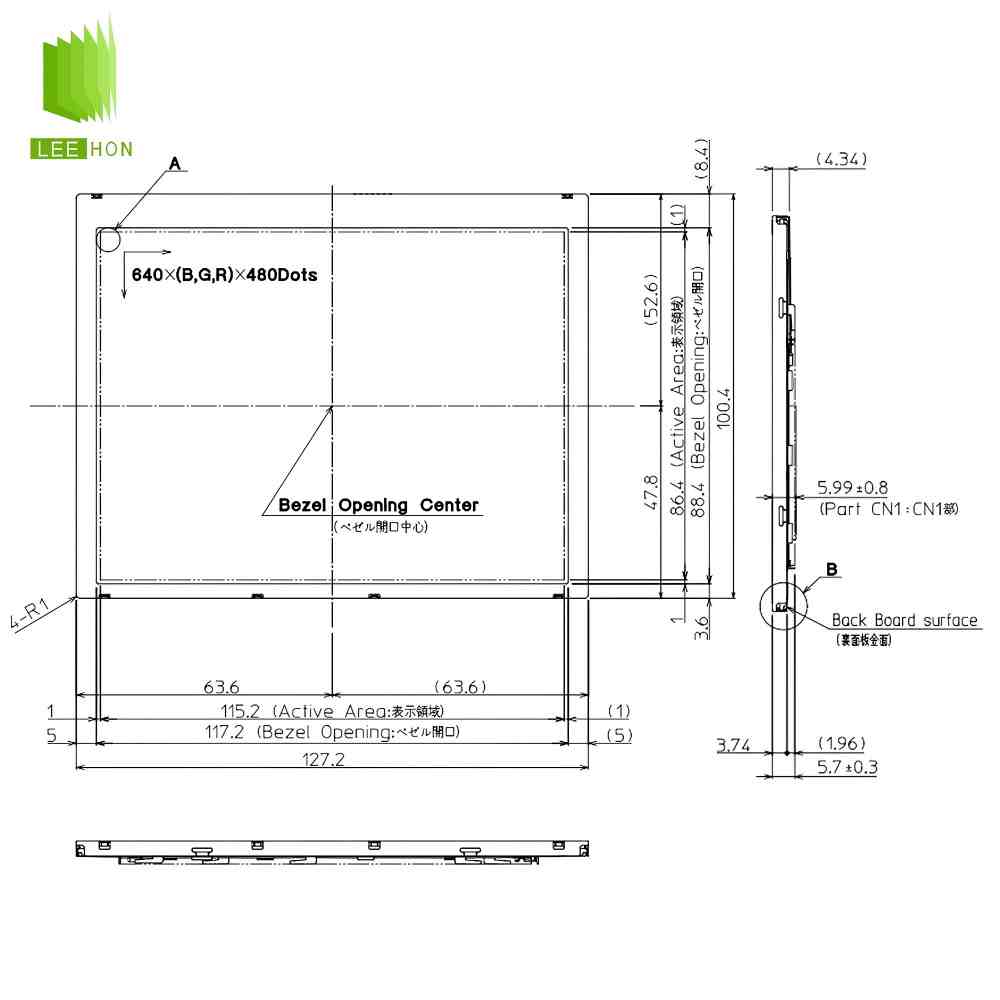

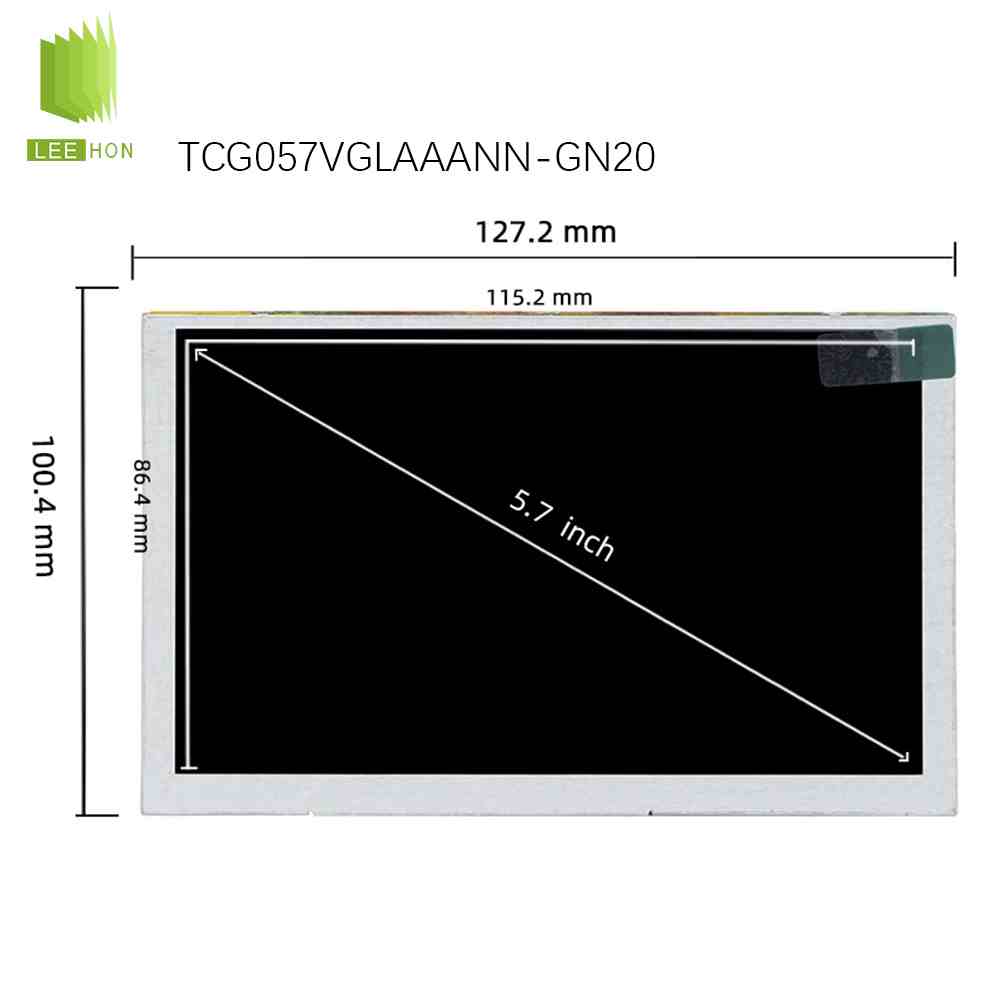

| 物理尺寸 | 显示尺寸 | 115.2(W)×86.4(H) mm |
| 外观尺寸 | 127.2(W)×100.4(H) mm | |
| 可视尺寸 | 117.2(W)×88.4(H) mm | |
| 外观厚度 | 5.7±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 外观样式 | - | |
| 安装方式 | - | Without |
| 其它细节 | 重量 | 110g (Typ.) |
| 表面处理 | - | |
| 光学详情-基础信息 | 亮度(cd/m²) | 450 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳视向 | - | |
| 响应速度 | 10/25 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.320; Wy:0.340 |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 6066K | |
| 白场变动 | - | |
| 1931色域 | NTSC比值 | 52% |
| sRGB覆盖率 | 69% | |
| Adobe RGB覆盖率 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 39% | |
| 低蓝光护眼 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 信号电气 | 输入电流 | 180/235mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | LVDS (1 ch, 6-bit) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |

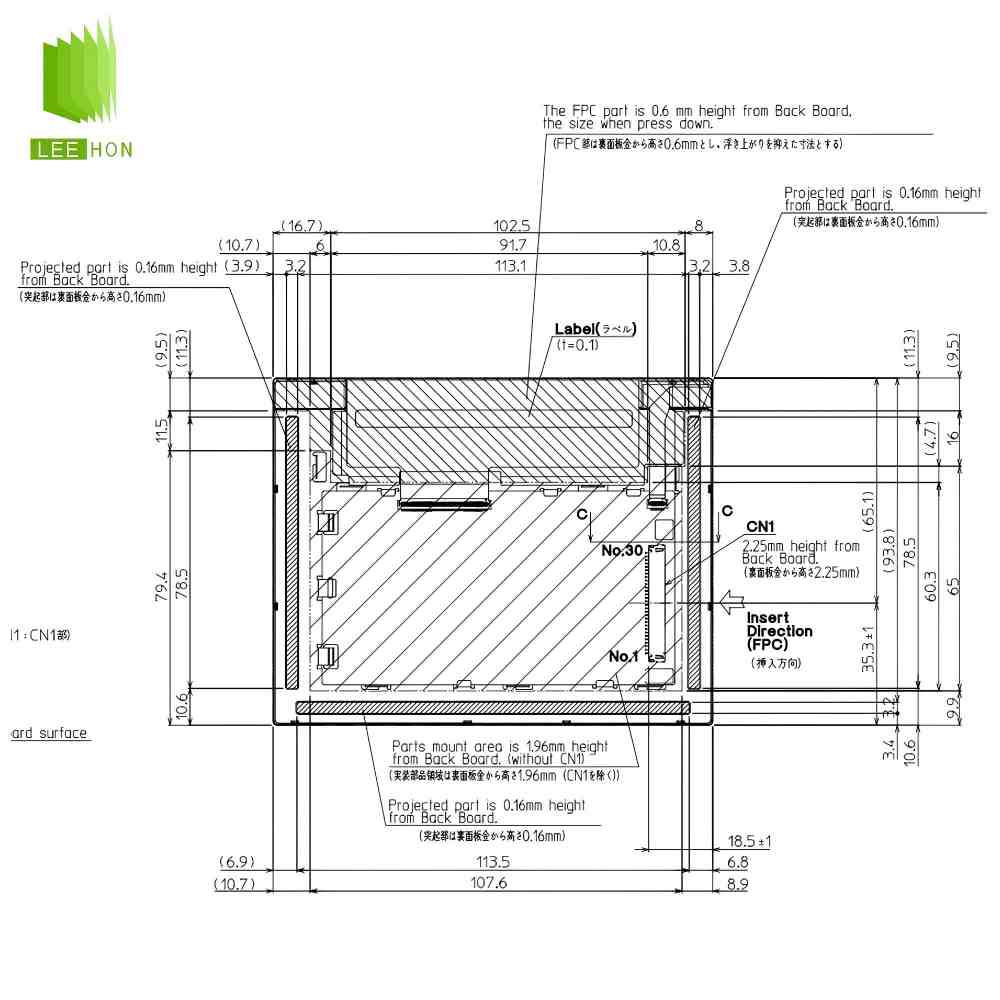

| 信号详情 | 品牌 | 广濑电机 |
| 型号 | DF19G-30P-1H | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | - | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 5.0V (Typ.) |
| 输入电流 | 290/380mA (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 100Hz ~ | |
TCG057VGLCAANN-GN20常见问题
Q1：这块屏最适合哪类设备？
A：它更适合 5.7寸VGA传统工控设备，比如工控HMI、仪器仪表、医疗检测设备、工业控制面板、自动化设备显示窗口等。它的显示区域为 115.2×86.4mm，分辨率为 640×480 VGA，适合菜单、参数、报警、状态信息这类传统4:3界面。
Q2：客户只说“要京瓷5.7寸屏”，能不能直接报这个型号？
A：不建议直接报。京瓷5.7寸系列里有 VGA、QVGA，不同亮度、不同接口、不同背光驱动和不同生命周期状态。TCG057VGLAAANN-GN20 虽然是 5.7寸、640×480，但目前公开渠道显示它已处于 Obsolete / 停产 状态，因此报价前要先确认客户是做维修库存替换，还是新项目量产。
Q3：这个型号现在还能不能用于新项目？
A：新项目不建议直接锁定这个老料号。TCG057VGLAAANN-GN20 is Obsolete and no longer manufactured，京瓷推荐替代TCG057VGLCAANN-GN20；京瓷官方替代页也说明TCG057VGLCAANN-GN20是该型号的 suggested replacement。维修项目可以看库存，新项目更应该优先评估替代料。
Q4：替代型号 TCG057VGLCAANN-GN20 要重点看什么？
A：重点看 接口、亮度、背光驱动和结构尺寸 是否能承接原项目。京瓷官方替代页显示，TCG057VGLCAANN-GN20是 5.7英寸、640×480、Normally White TN、450nits LED Backlight、Built In LED Driver、LVDS Interface。这说明替代时不能只看它是官方建议替代，还要核对原机主板输出、屏线和背光控制是否兼容。
Q5：这块屏到底是什么接口？为什么公开资料有差异？
A：这是采购和替代时最容易出错的点。Digi-Key 页面把 TCG057VGLAAANN-GN20 标为 CMOS Interface，部分渠道页面又出现 TTL/RGB、30pins 或“LVDS”的描述；而京瓷推荐替代 TCG057VGLCAANN-GN20 官方页面明确写的是 LVDS Interface。所以实际项目必须以原厂规格书或供应商实物批次资料为准，不能只按网页标题判断接口。
Q6：如果客户原设备是LVDS主板，能不能直接用TCG057VGLAAANN-GN20？
A：不能直接判断。因为该老型号公开接口口径并不完全一致，Digi-Key 口径是 CMOS，其他销售资料可能出现不同描述。客户如果是 LVDS 主板，应优先确认原屏完整型号、原屏线序和现有驱动板输出；如果确实要延续京瓷推荐方向，则重点评估官方替代型号 TCG057VGLCAANN-GN20 的 LVDS 接口适配。
Q7：这款屏是否自带触摸？
A：资料显示它是 Without Touch Panel，因此不能默认自带触摸。项目如果需要#触摸屏#，应按 115.2×86.4mm显示区和实际外形结构单独匹配电阻触摸或电容触摸，同时核对前框开窗、FPC出线方向、贴合厚度和触摸控制接口。
Q8：采购沟通时，哪些问题比价格更重要？
A：建议直接问：TCG057VGLAAANN-GN20 是否还有现货？是否原厂新屏？当前是否只能按替代型号供货？实际接口是 CMOS、TTL/RGB 还是 LVDS？是否带LED Driver？能否提供规格书、屏线和驱动板方案？如果转TCG057VGLCAANN-GN20，结构和线束是否需要改？ 这些问题比单纯询价更能降低项目返工风险。
Q9：杭州立煌科技能不能咨询这款工控液晶屏？
A：杭州立煌科技可以作为重点咨询渠道。其经营 友达、京东方、天马、群创、京瓷等品牌LCD液晶屏产品，并服务医疗、工控、电力、地铁、矿井、车载船载、自助终端、环保等行业；为 京东方、京瓷、友达液晶屏代理商，覆盖 3.5寸-55寸工控屏，并提供电容/电阻触摸屏、驱动等配套。针对 TCG057VGLAAANN-GN20 这种存在停产与替代问题的型号，咨询立煌科技的价值不只是问库存，还包括确认替代型号、驱动板、屏线、触摸和结构适配方案。
立煌科技建议：TCG057VGLAAANN-GN20适合存量5.7寸VGA工控设备维修替换，不建议新项目直接锁定老料号；如果用于新项目或批量采购，应优先评估京瓷推荐替代TCG057VGLCAANN-GN20，并同步核对接口、屏线、背光驱动、触摸和结构兼容性。
