| 京瓷12.1寸LCD液晶模组TCG121WXLPAPNN-AN50-S详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 京瓷 |
| 型号 | TCG121WXLPAPNN-AN50-S | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业、户外高亮 | |
| 对角尺寸 | 12.1" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~~ 80 °C |
| 工作温度 | -30 ~~ 80 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于5万小时，180度翻转显示，表面雾面 |

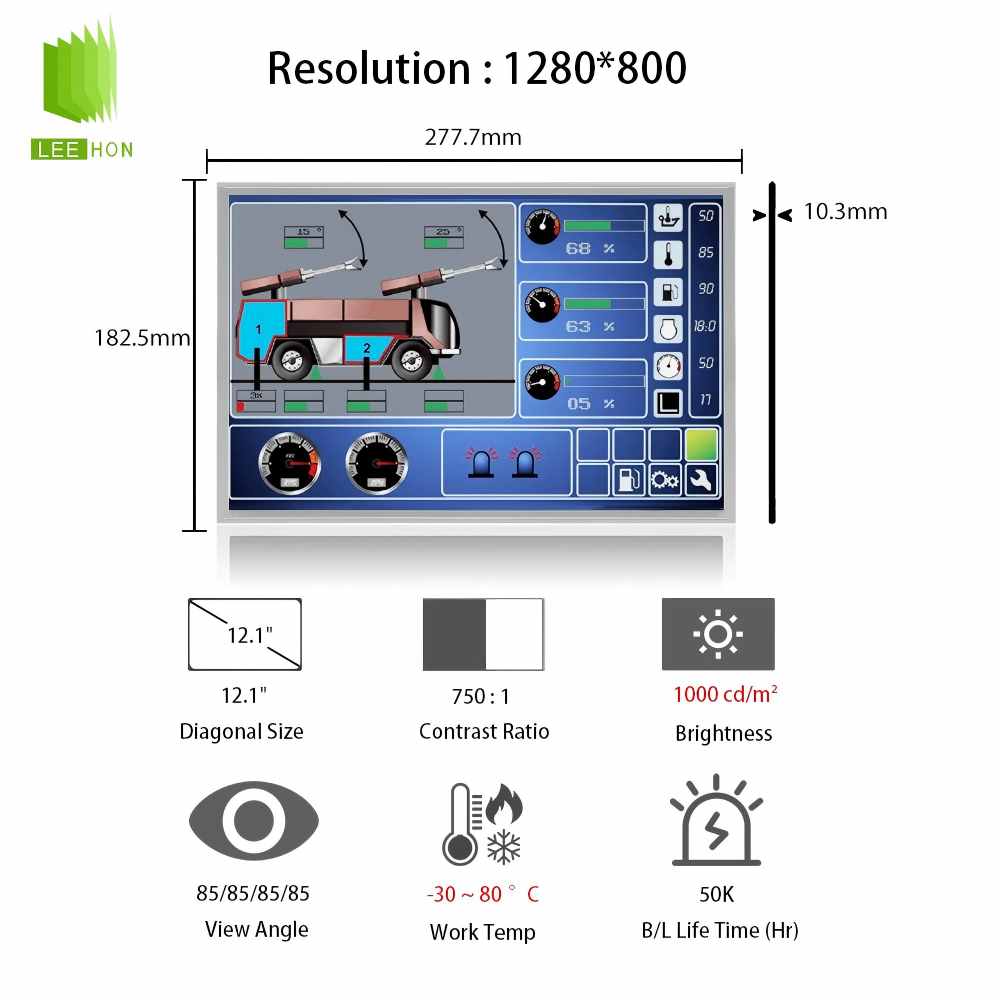

| 像素特征 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.068×0.204 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.204×0.204 (H×V) [124PPI] | |

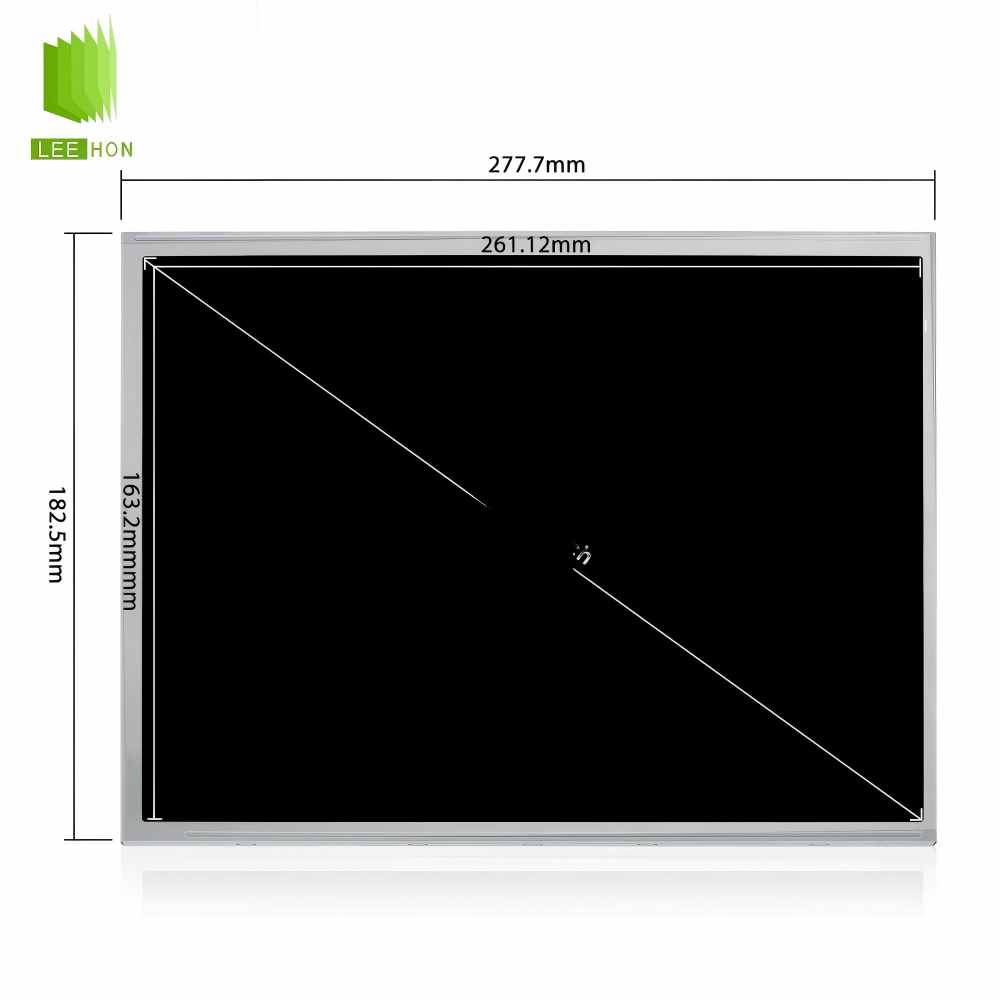

| 结构尺寸 | 显示区域(mm) | 261.12(H) × 163.2(V) |
| 开口区域(mm) | 264.1(H) × 166.2(V) | |
| 外观尺寸(mm) | 277.7(H) × 182.5(V) | |
| 外观厚度(mm) | 9.8 (Typ.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它参数 | 重量 | TBD |
| 表面处理 | 雾面 | |
| 光学详情 | 显示亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 750:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | AWV，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 18/12 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | X:0.300; Y:0.335 |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 7136K | |
| 亮度均匀性 | - | |
| 1931色域 | NTSC比值 | 0.5 |
| sRGB覆盖率 | 0.7 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.52 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 375/490mA (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 8-bit) |
| 逻辑电压 | - | |

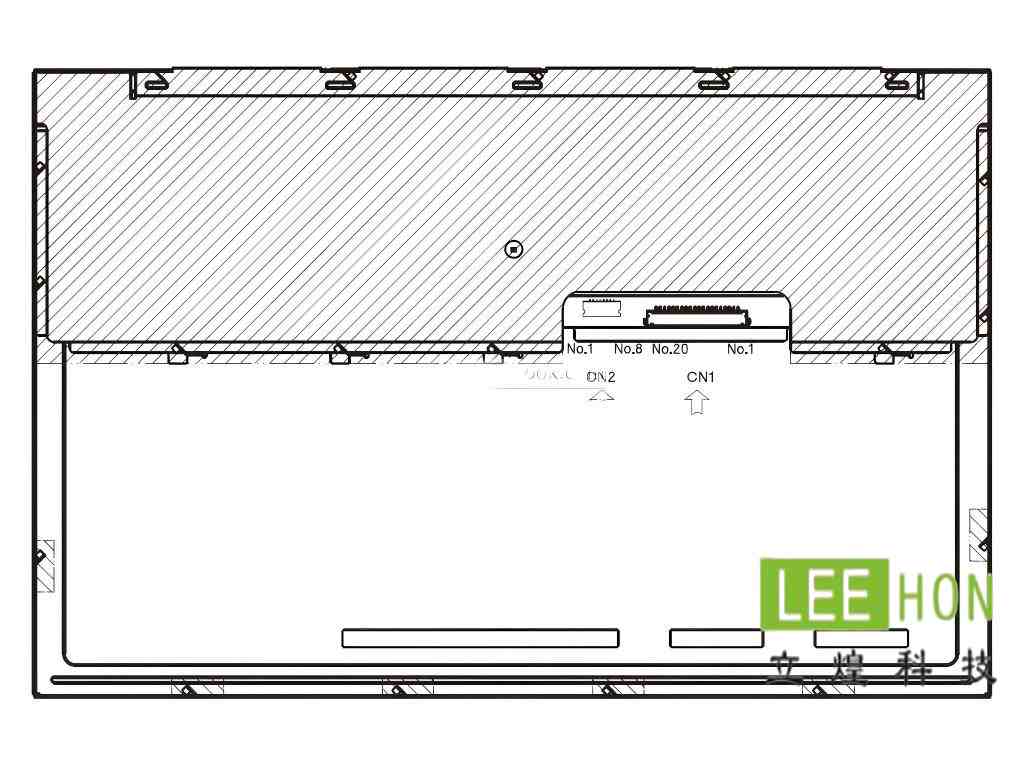

| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-SE20P-HFE | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 4串 | |
| 位置 | 侧入式光源 | |
| 数量 | 4 strings | |
| 是否可换 | - | |
| 灯管寿命 | 60K (Typ.) 小时 | |
| 灯管电气 | 电压供应 | 31.7/36.1V (Typ./Max.) |
| 电流供应 | 85mA (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM08B-SHLS-G-TF(LF)(SN) | |
| 数量 | 1 pcs | |
| 脚数 | 8 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | BLE-8PINS-AAAACCCC | |
| 背光驱动 | - | 无 |
常见问题
TCG121WXLPAPNN-AN50-S是一款12.1英寸、1280×800、LVDS接口、约1000nit高亮、AWV广视角、无触摸的工业液晶屏，适合做中尺寸高亮设备显示。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控HMI、工程机械、设备操作终端、工业电脑、医疗监测设备这类需要12.1寸、WXGA、较高亮度和较宽视角的设备。
公开资料显示它是12.1英寸、1280×800、1000cd/m²、AWV/NormallyBlack、无触摸。它不太适合主板没有LVDS输出的方案，也不太适合默认就要屏体自带触摸的项目。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：12.1英寸、1280×800；
2）接口类型：LVDS；
3）输入电压：3.3V（Typ.）；
4）显示区尺寸：261.12×163.2mm；
5）外形尺寸：277.7×182.5×9.8mm。
如果你的项目对光学要求比较敏感，再补核亮度1000cd/m²、视角85/85/85/85、对比度750:1。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样12.1寸、同样1280×800”，而是接口、亮度等级和背光架构。这块屏公开资料明确写的是LVDS、3.3V、1000nit、无触摸；
如果替代屏虽然尺寸分辨率接近，但接口换成eDP、RGB，或者亮度明显变低，现场效果就会差很多。另一个高频错误是忽略背光方式，公开资料写到它是WLED背光，且LEDdriver不集成，替代时原来的背光供电方案不一定能直接照搬。

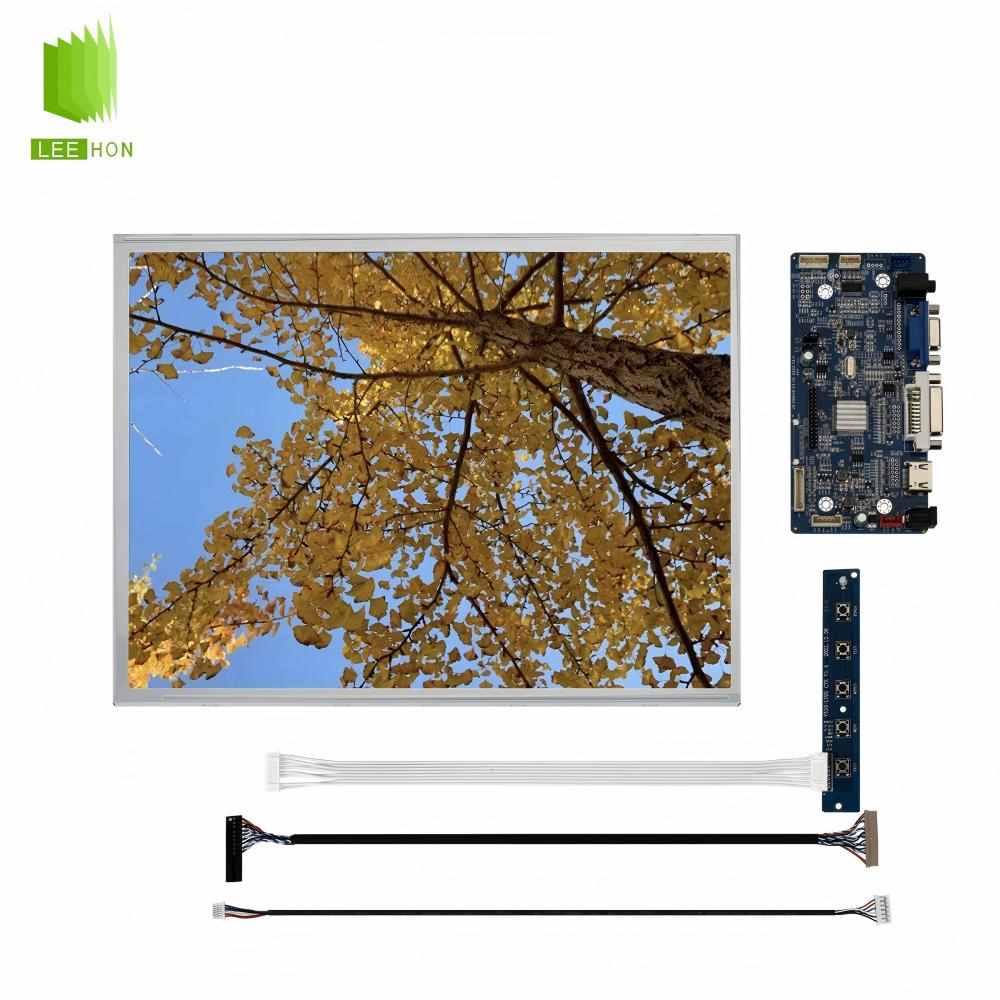

Q4：配触摸、驱动板、线束时要注意什么？
A：先说触摸，这块屏公开资料显示是without，所以如果项目要加触摸，应该把液晶模组和触摸方案分开核，不要默认它本体自带触摸。再说驱动板：要确认驱动板能输出1280×800的LVDS信号。线束方面也不能只看“能不能插上”，还要核对LVDS线序、3.3V供电脚、背光供电和控制脚是否一致，因为这块屏的背光是系统级外部控制思路，不是屏内一体驱动。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏公开资料还能确认几个实用点：它的工作温度是-30~80°C，存储温度也是-30~80°C，背光寿命约60Khours，表面处理是Anti-Glare。
这说明它更偏工业宽温应用，但整机项目里仍然要把散热、电源余量、背光驱动设计和安装受力一起考虑，不能只看“点亮没问题”就直接定型。
