G121SN01 V4替代屏要看哪些参数？12.1寸工业液晶屏选型

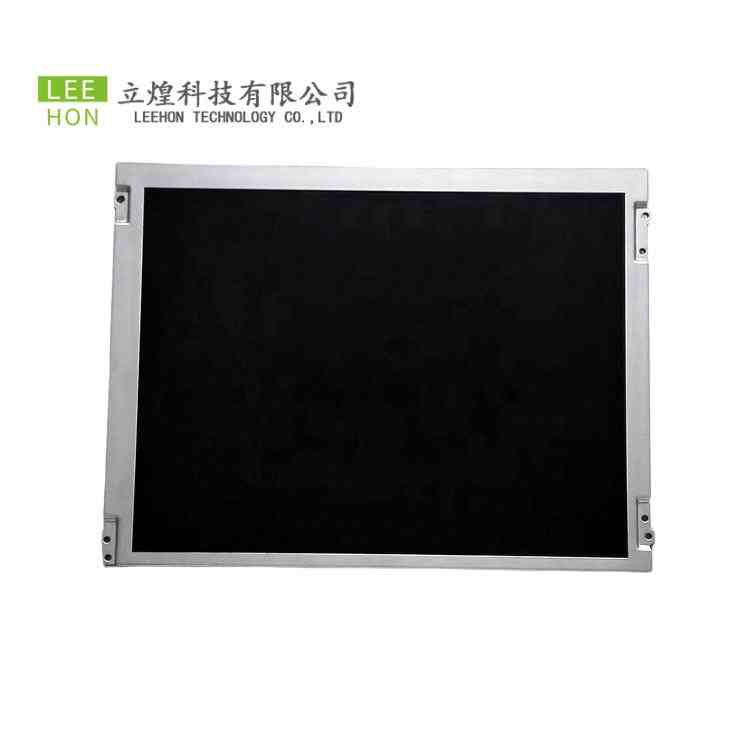

G121SN01 V4替代不能只找“12.1寸800×600” G121SN01 V4是友达AUO推出的一款12.1寸工业液晶屏，采用800×600 SVGA分辨率、4:3显示比例和单通道LVDS接口，支持6bit与8bit颜色数据输入。其典型显示区域为246×184.5mm，外形尺寸为279×209×9mm，LCD逻辑供电为3.3V，模组内置LED背光驱动电路。 因此，G121SN01 V4替代时不能只看屏幕尺寸和分辨率。

真正决定能否替换的参数包括： LVDS接口线序、6bit/8bit模式、供电电压、背光控制、机械尺寸、显示区域、连接器位置、驱动板屏参、亮度和温度范围。 即使另一块屏同样是12.1寸、800×600和LVDS接口，也不代表能够直接使用原屏线和原背光线。

G121SN01 V4原屏参数速查

参数项目	G121SN01 V4参考参数
品牌	友达AUO
尺寸	12.1英寸
分辨率	800×600，SVGA
显示比例	4:03
显示区域	246×184.5mm
外形尺寸	279×209×9mm
显示模式	TN，常白，透射式
信号接口	单通道LVDS
接口针数	20pin
色深	6bit/8bit可选
LCD逻辑供电	3.3V
背光输入	12V
亮度	450cd/m²典型值
对比度	700:1典型值
表面处理	AG防眩光、3H硬度
工作温度	-30℃至85℃
背光寿命	50000小时参考值

友达规格书显示，该型号典型亮度为450cd/m²、典型对比度为700:1，支持262K色和16.2M色，工作及存储温度范围均为-30℃至85℃。

一、先核对完整型号和版本后缀

替代前必须确认原屏完整标签为： G121SN01 V4不能只记录“G121SN01”或者“友达12.1寸屏”。

同一个系列可能存在V1、V2、V3、V4、V403等不同版本，版本后缀可能影响背光方式、连接器、亮度、功耗及部分控制脚定义。

G121SN01 V4规格书说明，其LVDS输入接口与G121SN01 V3兼容；G121SN01 V403的规格书则说明其LVDS接口与G121SN01 V4兼容。这里的接口兼容可以作为替代筛选依据，但不代表背光插头、功耗、结构和所有控制脚都可以不经测试直接通用。

二、尺寸和显示区域必须对得上原设备

G121SN01 V4的外形尺寸为279×209×9mm，显示区域为246×184.5mm。替代屏优先选择外形、厚度和AA显示区域相同或非常接近的型号。 如果机械参数不同，可能出现以下问题： 前框开窗遮挡图像；

安装孔位无法固定；

屏幕厚度变化导致后盖装不上；

连接器位置改变，原屏线长度不足；

原电阻触摸屏或电容触摸屏无法继续使用；

压框压到FPC、COF或背光结构。 工业HMI、数控设备、医疗仪器和自助终端的显示结构通常已经定型，因此结构匹配与接口匹配同样重要。

三、LVDS 20pin相同，不代表针脚定义相同

G121SN01 V4采用单通道LVDS 20pin接口。替代时需要逐脚核对VDD、GND、LVDS数据通道、时钟通道和模式选择脚，不能只看“都是20pin”。

其主要接口结构包括：

1、2脚为3.3V逻辑供电；

4脚为SEL68色深选择；

RIN0至RIN3为LVDS数据通道；

LKIN为LVDS时钟；

19脚涉及正反扫描控制；

20脚为保留测试脚，规格书要求按NC处理。

替代屏如果供电脚、地线或数据通道排列不同，直接沿用原屏线可能导致白屏、花屏、颜色异常，严重时还可能损坏主板或屏幕。

四、6bit和8bit模式必须与驱动板匹配

G121SN01 V4支持6bit和8bit LVDS输入，通过SEL68脚选择： SEL68为低电平或悬空时，使用6bit LVDS；SEL68为高电平时，使用8bit LVDS。

在6bit模式下，第四组LVDS数据通道RIN3不用于正常颜色数据；在8bit模式下，RIN3负责传输扩展颜色位。 如果原主板输出8bit，而替代屏只支持6bit，可能出现灰阶下降、色带、偏色或画面异常。

反过来，如果主板只输出6bit，而新屏固定要求8bit，也可能无法正常显示。 替代前应确认： 主板输出6bit还是8bit；

驱动板屏参能否切换位宽；

SEL68脚的实际电平；

第四组LVDS通道是否已经接入屏线；

替代屏采用的LVDS数据格式是否一致。

五、LCD逻辑供电和背光供电不能混淆

G121SN01 V4的LCD逻辑供电为3.3V，规格范围为3.0V至3.6V，典型逻辑电流约280mA。 但它的背光系统使用另一组供电。

原屏模组内置LED背光驱动板，背光输入典型值为12V，允许范围为10.8V至12.6V，典型输入电流约0.48A，典型背光功耗约5.76W。

因此替代时要分别确认：

供电部分	原屏参考要求
LCD逻辑电源	3.3V
背光电源	12V
背光开启	EN控制
亮度控制	PWM调光
PWM频率	200Hz至20kHz
背光驱动	原屏内置LED Driver

如果替代屏不带LED Driver，原设备提供的12V背光输入可能无法直接驱动LED灯条，需要增加外置恒流背光板。

六、驱动板分辨率和时序也要保持一致

G121SN01 V4使用800×600分辨率、单通道LVDS和DE模式，规格书给出的典型帧率为60Hz。 替代时需要确认驱动板或工业主板是否支持： 800×600原生分辨率；

单通道LVDS输出；

6bit或8bit模式；

正确的LVDS时钟和消隐参数；

正确的上电、信号和背光启动顺序。

如果屏线和供电均正常，但驱动板屏参写错，仍可能出现白屏、图像偏移、闪屏、颜色异常或开机偶发不显示。

七、亮度和宽温参数不建议明显降级

G121SN01 V4属于宽温工业显示方向，工作温度为-30℃至85℃。其规格书还包含高温运行、低温运行、冷热冲击、振动和开关机循环等可靠性测试条件。

如果设备安装在车载终端、电力设备、工业控制柜、户外机柜或高低温环境中，不建议使用普通0℃至50℃常温屏直接替代。 亮度方面，原屏典型值为450cd/m²。替代屏亮度过低，可能影响强光环境可读性；亮度明显提高，则需要重新核对背光功耗、整机电源余量和散热条件。

八、G121SN01 V403可以作为重点评估方向

G121SN01 V403同样为12.1寸、800×600工业液晶屏，其规格书明确说明LVDS输入接口与G121SN01 V4兼容，并同样支持6bit和8bit颜色数据。 因此，找不到G121SN01 V4时，G121SN01 V403可以作为同系列重点评估方向。但正式替换前仍要核对：

背光连接器型号；

背光输入和功耗；

第19脚正反扫描功能；

连接器安装位置；

结构尺寸和固定孔位；

原触摸屏和盖板是否可继续使用。

所谓“接口兼容”，更准确地说是具备较好的电气替代基础，不应直接理解为无需样品测试。

G121SN01 V4替代核对表

核对项目	重点确认内容
完整型号	G121SN01 V4及实物版本标签
尺寸	12.1英寸
分辨率	800×600
显示比例	4:03
AA显示区	246×184.5mm
外形尺寸	279×209×9mm
信号接口	单通道LVDS
接口针数	20pin
色深	6bit/8bit及SEL68设置
LCD供电	3.3V
背光供电	12V
背光控制	EN、PWM
显示方向	第19脚正反扫描状态
亮度	原屏典型450cd/m²
工作温度	原屏-30℃至85℃
表面处理	AG防眩光、3H
结构位置	接口、孔位、厚度和屏线长度
触摸结构	电阻/电容触摸有效区与排线
测试	点亮、调光、老化、开关机和装机测试

样品测试不能只看是否点亮

替代屏样品到位后，建议先显示红、绿、蓝、白、黑和灰阶测试图，判断6bit/8bit模式、色彩和LVDS线序是否正常。 随后测试背光开启、PWM亮度调节、反复开关机、冷启动和长时间老化。装入原设备后，还要检查显示区域是否居中、屏线是否受力、触摸坐标是否准确、前框是否压屏以及连接器是否方便维护。

工业液晶屏替代通过一次点亮，只能说明基本显示链路可能正常，不能代表已经满足批量装机要求。

杭州立煌科技可协助G121SN01 V4替代选型 G121SN01 V4替代涉及友达屏版本、LVDS 20pin线序、6bit/8bit屏参、背光驱动和机械结构。

杭州立煌科技相关产品资料中列有G121SN01 V4及友达12.1寸工业液晶屏，并提供驱动板、线材和触摸屏等配套方向。

对于实际替代项目，可先整理原屏标签、主板型号、屏线照片、背光插头、触摸屏和整机结构资料，再进行同型号、G121SN01 V403或其他12.1寸SVGA方案的参数对比，减少接口能接但背光不亮、结构装不上或显示颜色异常的问题。

G121SN01 V4替代重点看接口、电源和结构 G121SN01 V4替代时，重点核对以下参数： 12.1寸、800×600分辨率、246×184.5mm显示区、279×209×9mm外形、单通道LVDS 20pin、6bit/8bit模式、3.3V逻辑供电、12V背光输入、EN/PWM控制、450cd/m²亮度和-30℃至85℃温度范围。 同为12.1寸SVGA液晶屏，只能说明基础显示规格接近，并不代表可以直接替换。实际选型应以原厂规格书、实物标签、屏线定义、机械图和样品整机测试为准。

FAQ

G121SN01 V4是什么接口？

G121SN01 V4采用单通道LVDS 20pin接口，支持6bit和8bit输入。

G121SN01 V4使用3.3V还是12V？

LCD逻辑部分使用3.3V，背光驱动部分使用12V，两组电源需要分别确认。

G121SN01 V4的6bit和8bit怎么设置？

通过SEL68脚设置。低电平或悬空为6bit，高电平为8bit。

G121SN01 V403能替代G121SN01 V4吗？

可以作为重点替代方向评估，其LVDS接口与V4兼容，但背光连接器、功耗、控制脚和结构仍需核对。

其他12.1寸800×600 LVDS屏能直接替代吗？

不能直接判断。还要确认20pin线序、LVDS位宽、供电、背光、显示区域、厚度和连接器位置。

G121SN01 V4替代后白屏先查哪里？

先检查3.3V逻辑电源、LVDS线序、驱动板800×600屏参、SEL68状态、时钟信号和上电时序。
