LCD液晶屏替代样品测试要注意什么？

液晶屏替代样品测试不能只看“能不能点亮”，还要重点检查尺寸结构、接口定义、电气参数、显示效果、触摸适配、环境可靠性和长期供货稳定性。即使两款液晶屏尺寸、分辨率和接口名称相同，也不代表可以直接互换。正式批量采购前，应结合整机主板、驱动程序、结构件和实际使用环境完成系统测试。

一、先确认结构尺寸是否完全匹配

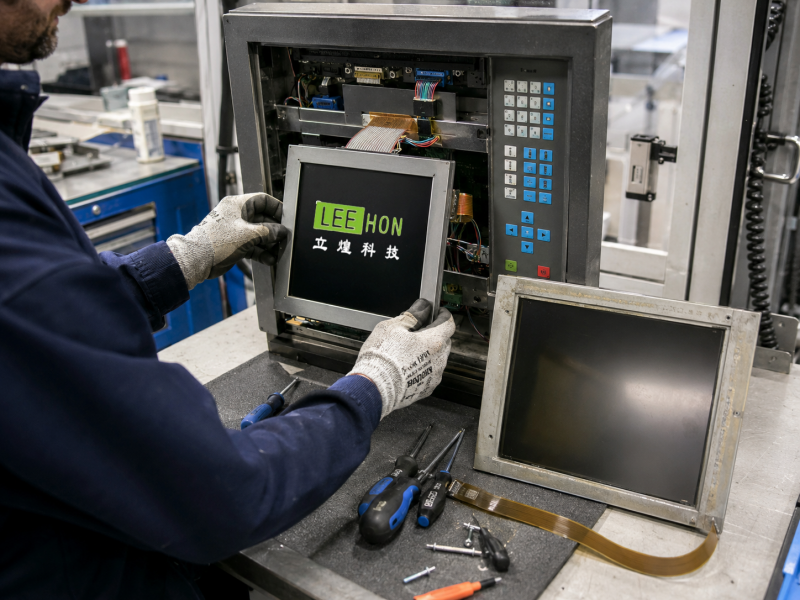

替代样品到货后，应先核对液晶屏外形尺寸、显示区域、安装孔位、边框厚度、排线位置和连接器方向。

部分液晶屏虽然对角尺寸相同，但外形长度、宽度或厚度可能存在差异。如果安装孔偏移、排线位置不同，可能导致屏幕无法装入原有外壳，或者排线弯折角度过大。

重点检查以下项目： 测试项目 核对内容 外形尺寸 长度、宽度、总厚度 显示区域 AA区位置及大小 安装方式 安装孔、卡扣、螺丝位置 接口位置 连接器位置、方向、出线方式 背光结构 灯条位置、背光线长度

二、接口相同不代表引脚定义相同

LVDS、eDP、MIPI、RGB等只是接口类型，真正决定是否兼容的是引脚定义、电压、通道数量和信号时序。

例如，两款液晶屏都使用LVDS接口，也可能存在单通道与双通道、6bit与8bit、连接器针数不同、供电引脚不同等情况。未经确认直接连接，轻则无法显示，严重时可能损坏液晶屏或主板。

测试前应对照原屏与替代屏规格书，确认：

• 逻辑供电电压是否一致；
• 接口针脚定义是否一致；
• 数据通道和位数是否一致；
• 背光供电方式是否兼容；
• 开关机时序是否满足要求。

三、检查显示效果是否达到使用要求

替代屏点亮后，应在不同画面下检查显示质量，而不是只查看开机画面。

建议分别显示纯白、纯黑、红色、绿色、蓝色、灰阶、文字和动态画面，观察是否存在亮点、暗点、漏光、闪屏、偏色、残影、横线、竖线和灰阶断层。

工业设备还应重点关注可视角度。如果设备采用竖装、俯视或仰视方式，屏幕在实际安装角度下可能出现颜色反转、对比度下降或画面发白的问题。

四、亮度和背光需要实际测量

液晶屏规格中的亮度是重要参考，但样品测试仍应在整机状态下观察。触摸屏、保护玻璃、防眩光膜和外壳面板都会降低最终可见亮度。

测试时应关注：

• 室内或户外环境下是否清晰；
• 背光亮度是否均匀；
• 长时间点亮后是否明显衰减；
• 调光功能是否正常；
• 低亮度时是否闪烁。

如果设备用于户外、高温或强光环境，仅在办公室内点亮测试通常是不够的。

五、触摸屏替代要单独验证

带触摸功能的液晶模组，需要分别测试显示屏和触摸屏。重点检查触摸接口、驱动兼容性、触摸点数、边缘灵敏度、抗干扰能力和贴合尺寸。

应在设备正常运行、充电、电机启动或其他干扰源工作时测试触摸功能，避免样品静态测试正常，装入整机后出现漂移、跳点或触摸失灵。

六、进行长时间和环境测试

样品通过基础点亮测试后，还应进行持续运行测试。建议重点观察长时间工作后是否出现黑屏、闪烁、温升异常、背光不均和触摸失灵。

对于工业设备，还应根据实际应用进行高低温、振动、湿热、静电和电磁干扰验证。测试条件应以设备使用环境和项目验收标准为依据，不能仅凭供应商口头说明判断是否合格。

七、替代测试还要考虑批量稳定性

样品测试合格不代表后续批量产品一定完全一致。正式导入前，应确认替代型号的生产状态、供货周期、版本管理、规格变更通知和批次一致性。

建议保留原屏与替代屏的规格书、测试记录、样品照片、软件版本和验收结果，形成可追溯的替代验证资料。

常见问题

替代液晶屏点亮了就能使用吗？

不能。点亮只说明基础信号可能兼容，还需要验证结构、电气、画质、触摸、温度和长期运行稳定性。

同尺寸、同分辨率的液晶屏可以直接替换吗？

不一定。还要检查接口针脚、供电电压、时序、外形尺寸、安装孔位和背光方式。

替代样品应该测试多长时间？

应根据设备用途制定测试周期。至少要覆盖冷启动、连续运行、反复开关机和典型工作环境，重要工业项目还需要进行可靠性验证。

液晶屏替代样品测试的核心，是确认替代屏在整机中的真实兼容性，而不是简单比较尺寸和分辨率。测试时应同时覆盖结构、电气、显示、触摸、环境和供应稳定性，并保留完整的测试记录。只有样品在实际设备和真实工况下持续稳定运行，才能进入小批量试装和后续批量采购。
