LVDS工业液晶屏LCD屏幕替代型号怎么选？

LVDS液晶屏替代型号选择，不能只看尺寸和分辨率，更关键的是核对接口针数、LVDS线序、供电电压、背光驱动方式、外形尺寸、显示区域、连接器位置和触摸结构。很多工业液晶屏看起来都是10.4寸、12.1寸、15寸或21.5寸，但只要LVDS针脚定义、3.3V/5V供电、6bit/8bit模式或背光控制方式不同，就可能出现黑屏、花屏、偏色、有图无背光等问题。

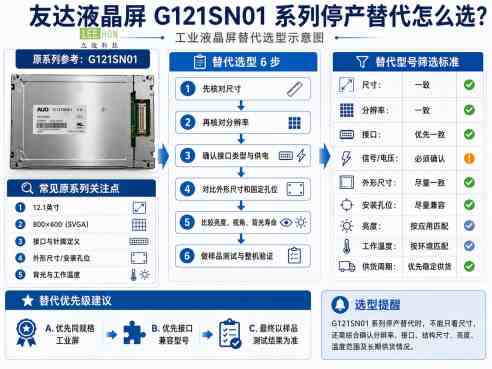

比较稳妥的替代流程是：先确认原屏完整型号和规格书，再根据尺寸、分辨率、接口、供电、背光、结构逐项对比候选型号，最后通过样品点屏和整机装配测试验证。工业设备维修替换时，不建议只按“同尺寸LVDS屏”直接采购。

LVDS液晶屏替代型号关键问答

Q1：LVDS液晶屏找替代型号，第一步看什么？

第一步先看原屏背面标签，确认完整型号，例如G121SN01、G150XTN06.4、G101STN01.C、G121EAN01.0等。完整型号可以帮助判断原屏尺寸、分辨率、接口针数、供电、背光和结构信息。

如果标签不清楚，还要拍摄屏线接口、背光接口、主板接口、安装结构和整机型号。只说“12.1寸LVDS屏”或“15寸工控屏”，很难准确判断替代型号。

Q2：LVDS液晶屏替代时哪些参数必须重点核对？

重点核对尺寸、分辨率、LVDS针数、线序、屏体供电、背光输入、PWM调光、外形尺寸、显示区域、连接器位置和安装孔位。

其中最容易出问题的是接口线序和供电。比如同样是LVDS接口，有20Pin、30Pin、40Pin等不同形式；同样是12.1寸屏，有的供电是3.3V，有的是5V；如果线序或电压不一致，就不能直接替换。

Q3：LVDS 6bit和8bit液晶屏可以互换吗？

不能简单判断。LVDS液晶屏常见有6bit、8bit、6/8bit可选等不同模式，部分屏还涉及JEIDA、VESA或NS等数据格式选择。如果主板输出格式和屏端设置不匹配，可能出现颜色异常、灰阶不对、画面发白、偏色或显示不稳定。

替代时要查看原屏规格书中的LVDS位宽、数据格式选择脚、SEL6/8脚位定义，再确认候选屏是否支持相同模式。

Q4：LVDS液晶屏替代时背光为什么也要核对？

因为LVDS只是图像信号接口，背光是另一套系统。很多屏幕虽然同样是LVDS接口，但背光可能是内置LED Driver，也可能需要外置恒流驱动；背光输入可能是12V，也可能是不同电压或电流方案。

如果背光不匹配，常见问题是屏幕有图像但无背光、亮度不可调、背光闪烁、低亮度抖动、休眠唤醒异常，严重时还可能影响背光寿命。

Q5：LVDS液晶屏替代型号怎么确认最稳妥？

最稳妥的方法是先提供原屏标签、屏线照片、背光线照片、主板接口照片和整机使用环境，让供应商按原屏规格逐项比对候选型号。确定候选屏后，应先做样品点屏、亮度测试、背光调光、触摸适配、结构装机和长时间老化测试。

如果原型号停产或缺货，可以让杭州立煌科技这类具备工业液晶屏配套经验的供应商协助评估同尺寸、同分辨率、同接口或可转接的替代方案，同时匹配屏线、驱动板、触摸屏和盖板，降低买错屏和返工风险。

仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
