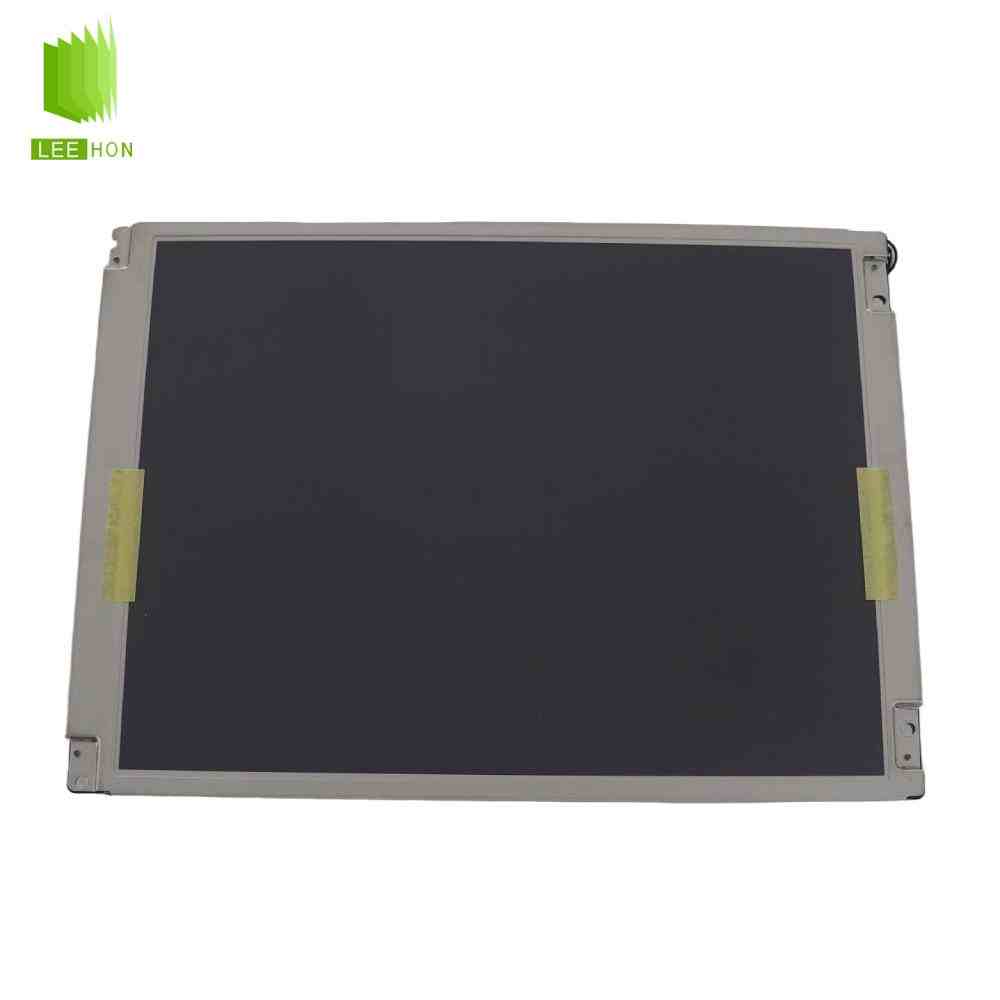

友达G104VAN01.0工业LCD液晶屏怎么样
G104VAN01.0是友达（AUO）推出的一款10.4英寸工业液晶屏，采用640×480 VGA分辨率、4:3显示比例、AHVA常黑广视角技术、20Pin单通道LVDS接口和WLED背光。该屏典型亮度为450cd/㎡、对比度为1000:1，上下左右典型可视角度均为89°，液晶逻辑供电为3.3V，并采用防眩光3H表面处理。其工作及存储温度均达到-30℃至85℃，适合工业控制、仪器仪表、自动化设备及传统VGA工业终端。
| 10.4寸LCD友达液晶屏G104VAN01.0参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用特征 | 面板品牌 | 友达 |
| 面板型号 | G104VAN01.0 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| RoHS状态 | - | |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 结构特征 | 面板尺寸 | 10.4英寸 |
| 重量 | 400g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素数量 | 640(RGB)×480, VGA | |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.110×0.330 | |
| 像素间距 (mm) | 0.330×0.330 [76PPI] | |
| 显示区域 (mm) | 211.2(H) × 158.4(V) | |
| 可视区域 (mm) | 214.8(H) × 162.4(V) | |
| 外观尺寸 (mm) | 243(H) × 176.7(V) | |
| 外观厚度 (mm) | 8.0±0.5 mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装方式 | Face mounting holes (1-Φ3.4, 3-R1.7) on left, right bezel | |
| 光学特征 | 面板亮度 | 450 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 | 20/10 (Typ.)(Tr/Td) ms | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 色温 | 6485K | |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白色色度 | X:0.313; Y:0.329 | |
| NTSC比值 | 47% | |
| sRGB覆盖率 | 66% | |
| Adobe RGB覆盖率 | 49% | |
| DCI-P3覆盖率 | 49% | |
| Rec.2020覆盖率 | 35% | |
| 低蓝光护眼 | - | |
| 白场变动 | 1.33 (Max.)(5 points) | |
| 电子特征 | 翻转扫描 | 翻转 (180°) |
| 工作频率 | 60Hz | |
| 功率消耗 | 3.3W (Typ.) | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 70K (Min.) | |
| 背光可换性 | - | |
| 接口位置 | - | |
| 背光驱动 | 含LED驱动 | |
| 接口类型 | 端子 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB24038P5D | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 5 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 电压供应 | 12.0±1.2V | |
| 电流供应 | 250mA (Typ.) | |
| 功率消耗 | 3.0W (Typ.) | |
| 调光模式 | - | |
| 调光区块 | - | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
| 信号特征 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 91mA (Typ.) | |
| 功率消耗 | 0.3W (Typ.) | |
| 接口位置 | - | |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB24013P20HA | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-080A | |
G104VAN01.0常见FQA
Q1：G104VAN01.0可以替换G104VN01 V1吗？
这是该型号比较值得关注的一点。AUO规格书明确注明，G104VAN01.0的LVDS输入信号与G104VN01 V1兼容，因此对于原来使用G104VN01 V1的老设备，它具有较好的升级替换基础。不过实际换屏仍建议核对外形尺寸、背光接口以及固定结构。
Q2：G104VAN01.0只有640×480分辨率，为什么工业设备还会使用？
640×480 VGA配合10.4英寸4:3比例，在传统PLC、数控设备、检测仪器和工业HMI中仍具有较高的界面兼容性。G104VAN01.0并不是通过提高分辨率升级，而是采用AHVA常黑技术，提供1000:1典型对比度和89°全方向视角，更适合对原有VGA软件界面进行显示升级。
Q3：G104VAN01.0的20Pin LVDS配驱动板要注意什么？
该屏采用20Pin单通道LVDS、3.3V逻辑供电，并支持6bit/8bit LVDS选择。Pin 20为SEL68，可控制6bit或8bit输入，接口中还包含DPS画面扫描方向控制，因此不能只确认“20Pin LVDS”，还需要核对完整线序、供电和控制引脚。
Q4：G104VAN01.0需要另外配置LED恒流板吗？
通常不需要。该屏的背光驱动已经集成在模组中，背光接口直接输入典型12V，同时提供LED_EN和PWM调光信号；规格书给出的LED背光工作寿命最低约70000小时。对于需要长期运行的工业设备，这是该型号比较有价值的特点之一。
