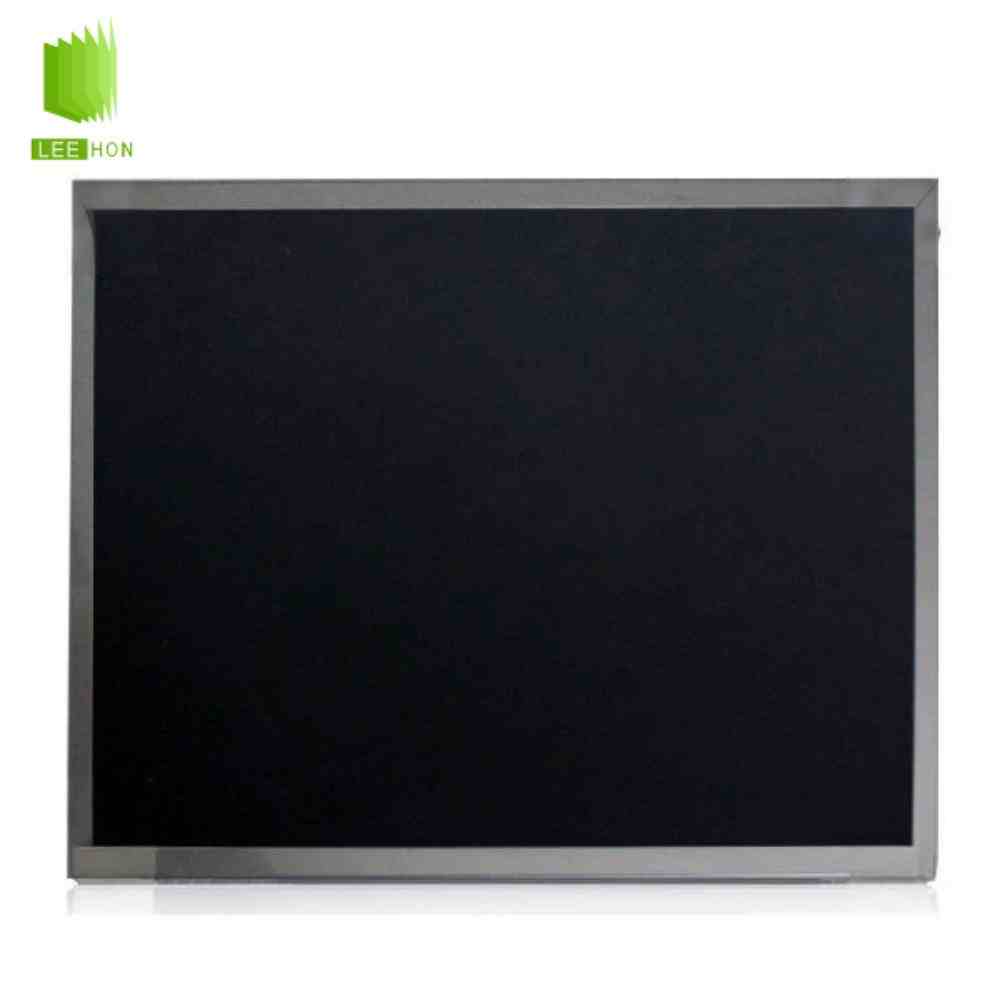

A150XN01 V2是友达（AUO）推出的一款15英寸TFT液晶屏，采用1024×768 XGA分辨率、4:3显示比例、20Pin单通道LVDS接口和WLED背光。该屏典型亮度为350cd/㎡、对比度为700:1，液晶逻辑供电为3.3V，外形尺寸约326×252×11.5mm，适合传统工控机、检测仪器、自动化设备及保留XGA界面的工业终端。
| 15寸LCD友达液晶屏模组A150XN01 V2信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | A150XN01 V2 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 15.0" | |
| 别名 | A150XN01 V.2 | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | 0 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 结构详情 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |
| 显示区域(mm) | 304.128(H) × 228.096(V) | |
| 开口区域(mm) | 308.1(H) × 232.1(V) | |
| 外观特征 | 外观尺寸(mm) | 326(H) × 252(V) |
| 外观厚度(mm) | 9.58/11.3 (Typ./Max.) | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 4:3 (H:V) | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 重量 | 重量 | 970g (Typ.) |
| 表面处理 | 表面处理 | 雾面，Hard coating (3H) |
| 光学详情 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 可视角度 | 70/70/65/60 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 响应时间 | 8/4 (Typ.)(Tr/Td) ms | |
| 白色坐标 | Wx:0.310; Wy:0.330 | |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6638K | |
| 色域 | NTSC比值 | 69% |
| sRGB覆盖率 | 94% | |
| Adobe RGB覆盖率 | 72% | |
| DCI-P3覆盖率 | 72% | |
| Rec.2020覆盖率 | 52% | |
| 亮度均匀性 | 1.43 (Max.)(9 points) | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率总耗 | 12.15W (Typ.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 600/650mA (Typ./Max.) | |
| 功率消耗 | 1.98W (Typ.) | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | DF14H-20P-1.25H(56) | |
| 光源详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 阵列 | |
| 寿命 | 10K (Min.) Hours | |
| 电压供应 | 21/24V (Typ./Max.) | |
| 电流供应 | 500mA (Typ.) | |
| 功率消耗 | 10.5W (Typ.) | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | PHR-2 | |
A150XN01 V2常见FQA
Q1：A150XN01 V2为什么适合老款工业设备？
该屏采用15英寸、1024×768分辨率和4:3显示比例，与很多传统工控机、数控设备及检测仪器的XGA界面相匹配。对于原设备的软件分辨率已经固定为1024×768的情况，选择同规格屏通常可以减少界面重新适配。
Q2：A150XN01 V2可以使用普通20Pin LVDS驱动板吗？
不能只看20Pin接口。A150XN01 V2采用单通道LVDS、3.3V逻辑供电，接口中还包含画面旋转和LVDS格式选择引脚。驱动板需要同时支持1024×768分辨率，并正确匹配20Pin线序和LVDS数据格式。
Q3：A150XN01 V2的背光为什么要单独确认？
该屏液晶逻辑部分使用3.3V供电，但WLED背光为独立接口，规格书给出的背光输入为21～24V、500mA。因此更换其他15英寸屏时，即使LVDS显示信号兼容，如果原设备的背光电压或驱动方式不同，也可能需要调整背光电路。
Q4：A150XN01 V2适合户外或宽温工业设备吗？
该屏典型亮度为350cd/㎡，公开资料显示工作温度约为0℃至70℃，更适合室内工业设备和普通车间环境，并不属于阳光直射型高亮宽温屏。如果设备需要低温启动、户外强光显示或更宽温度范围，建议选择对应的高亮宽温15英寸工业屏。
