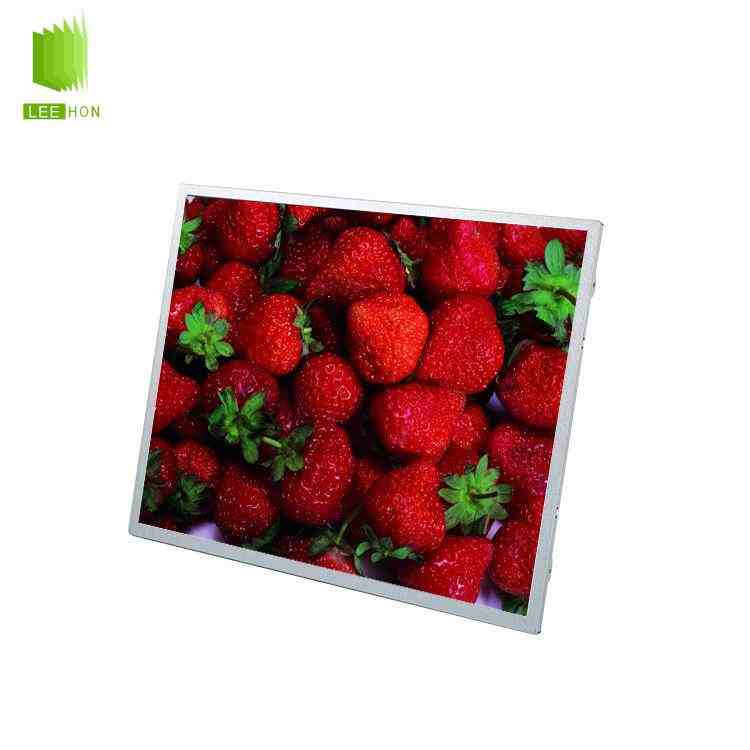

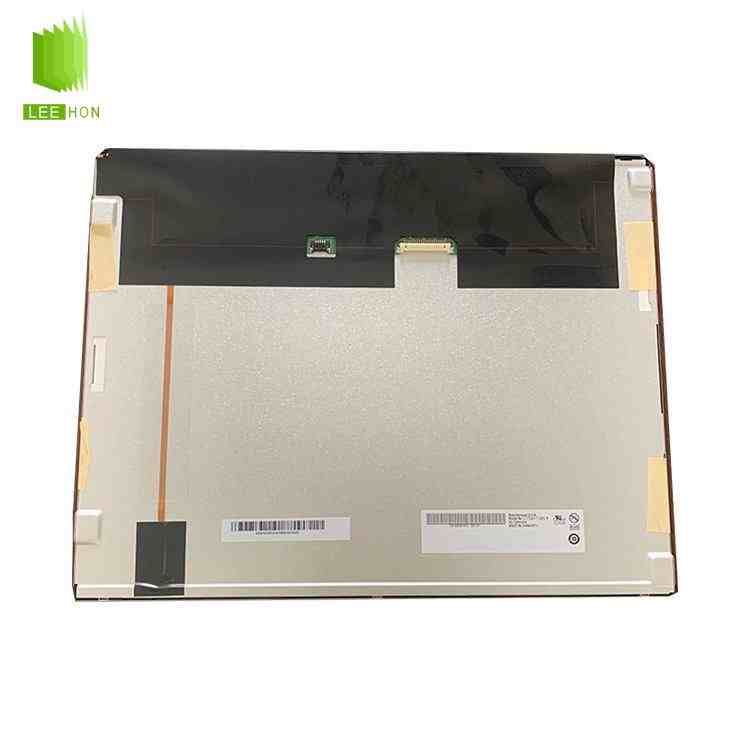

G150XTN06.9是友达AUO的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3。它相比普通15寸工控屏更突出的地方是1600cd/㎡高亮度，适合强光工业现场、半户外设备、工业显示器、户外柜机、车载辅助显示、船舶设备、广告信息终端和需要阳光下可读性的工控项目。资料显示，该型号亮度为1600nits、对比度800:1、LVDS接口、物理尺寸约326.5×253.5×10mm，工作温度为-30℃至70℃。
需要注意的是，G150XTN06.9属于G150XTN06系列中的高亮版本，不是普通300cd/㎡、400cd/㎡室内屏。部分渠道资料显示该型号为End of Life或Discontinued，采购时要重点确认供货状态、批次、库存和替代方案，不能只按“15寸1024×768高亮屏”直接下单
| 15寸LCD友达液晶屏模组G150XTN06.9参数信息表 | ||
| 参数分类 | 参数项 | 参数值 |
| 应用特征 | 制造商 | 友达 |
| 型号 | G150XTN06.9 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -30 ~ 70 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 工业显示 |
| 结构特征-结构概况 | 对角尺寸 | 15.0英寸 |
| 重量 | 1.00Kgs (Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 结构特征-像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.099×0.297 mm | |
| 像素间距(H×V) | 0.297×0.297 mm [85PPI] | |
| 结构特征-结构尺寸 | 显示区域(H×V) | 304.128×228.096 mm |
| 开口区域(H×V) | 311.9×236.85 mm | |
| 外观尺寸(H×V) | 326.5×253.5 mm | |
| 外观厚度 | 10.0 (Max.) mm | |
| 结构特征-外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 4:03 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 结构特征-安装孔位 | 安装孔位 | Side mounting holes (4-M3) on left, right bezel |
| 光学特征 | 显示亮度 | 1600 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视向 | - | |
| 可视角度 (左/右/上/下) | 80/80/70/80 (Typ.)(CR≥10) | |
| 响应时间 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
| 色温 | 6485K | |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 光学特征-1931色域 | NTSC比值 | 60% |
| sRGB覆盖率 | 84% | |
| Adobe RGB覆盖率 | 63% | |
| DCI-P3覆盖率 | 63% | |
| Rec.2020覆盖率 | 45% | |
| 光学特征-低蓝光护眼 | 低蓝光护眼 | - |
| 光学特征-亮度均匀性 | 亮度均匀性 | 1.25/1.33 (Typ./max.)(9 points) |
| 光学特征-显示性能 | 3D技术 | - |
| 室外可视性 | 是 | |
| 反射率 | - | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 22.28W (Typ.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(顶部和底部) | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | No | |
| 光源特征-接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 光源特征-接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-12R | |
| 数量 | 1 pcs | |
| 脚数 | 5 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | - | |
| 光源特征-WLED驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 1.56/1.68A (Typ./Max.) | |
| 功率消耗 | 18.98/20.16W (Typ./Max.) | |
| 光源特征-亮度调节 | 调光模式 | - |
| 调光区块 | - | |
| PWM输入频率 | Min. 200Hz ~ Max. 20KHz | |
| PWM占空比 | 5~100% | |
| 信号特征-信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 1/1.2A (Typ./Max.) | |
| 功率消耗 | 3.3/3.96W (Typ./Max.) | |
| 信号特征-接口特征 | 信号类型 | LVDS (1 ch, 6/8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 信号特征-接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | LVDS-20P1C8B-135A | |
G150XTN06.9工业液晶屏关键QA问答
Q1：G150XTN06.9主要适合什么场景？
G150XTN06.9主要适合对亮度要求较高的15寸工业显示项目，例如户外柜机、强光车间、工业HMI、船舶设备、车载辅助终端、户外检测设备、自助终端、工业显示器和阳光下可读显示设备。它的核心优势是1600cd/㎡高亮，比普通300cd/㎡或400cd/㎡工控屏更适合强光环境。
Q2：G150XTN06.9的核心参数有哪些？
G150XTN06.9常见核心参数包括：15.0英寸、1024×768分辨率、4:3比例、1600cd/㎡典型亮度、800:1典型对比度、80/80/70/80可视角、TN常白显示模式、LVDS接口、3.3V供电、WLED背光、无触摸屏、工作温度-30℃至70℃。资料还显示其活动显示区域为304.128mm×228.096mm。
Q3：G150XTN06.9和G150XTN06.2有什么区别？
G150XTN06.9和#G150XTN06.2#都属于友达15寸XGA工业液晶屏系列，但定位不同。G150XTN06.2常见亮度为300cd/㎡，更偏室内工控；G150XTN06.9亮度达到1600cd/㎡，更偏高亮、强光可读和半户外应用。替换时不能只看G150XTN06系列前缀，必须核对完整后缀、亮度、背光功耗、温度范围和供货状态。
Q4：G150XTN06.9适合户外阳光下使用吗？
G150XTN06.9具备1600cd/㎡高亮度，资料也将其描述为sunlight readable方向的15寸高亮屏，适合强光或半户外环境参考。 但实际户外可读性还要看盖板透过率、AG防眩、AR减反、全贴合、安装角度、散热结构和整机防水防尘设计，不能只凭亮度参数判断整机一定适合户外长期使用。
Q5：G150XTN06.9是什么接口？
G150XTN06.9采用LVDS接口，常见资料标注为LVDS 1通道6/8-bit、20Pin连接。 它不是eDP屏，也不是MIPI屏。维修替换时要确认LVDS线序、供电脚、地线脚、屏线方向、主板输出格式和6/8bit模式，否则容易出现黑屏、花屏、偏色或画面异常。
Q6：G150XTN06.9供电需要注意什么？
G150XTN06.9屏体供电常见为3.3V。点屏时要把屏体逻辑供电、背光供电、背光使能和PWM调光分开确认。由于它是1600cd/㎡高亮版本，背光功耗和整机温升会比普通亮度版本更高，项目导入时建议重点测试背光稳定性、温升、长时间点亮和低亮度调光效果。
Q7：G150XTN06.9是宽视角屏吗？
G150XTN06.9采用TN、Normally White、Transmissive显示模式，典型可视角为80/80/70/80。 它的优势主要是高亮度，而不是AHVA或IPS类宽视角。如果项目需要多人从大角度观看，或者设备安装角度较特殊，建议样品测试侧视效果，必要时评估G150XAN02.0、G150XAN02.1或其他宽视角型号。
Q8：G150XTN06.9默认带触摸屏吗？
G150XTN06.9本体通常是LCD液晶模组，不默认带触摸屏。资料中也标注Touchscreen without。 如果设备需要触摸操作，需要另外匹配电容触摸屏、电阻触摸屏、钢化盖板或全贴合方案。高亮屏用于户外或强光环境时，触摸盖板建议同步考虑AG、AR和防水结构。
Q9：采购G150XTN06.9前要重点确认什么？
采购G150XTN06.9前要重点确认原屏完整型号、实物标签、LVDS 20Pin线序、3.3V供电、背光接口、屏线方向、安装尺寸、是否带触摸、整机亮度需求和使用环境。资料显示G150XTN06.9存在停产或EOL状态，采购时还应提前确认库存、批次一致性、交期和可替代型号，例如G150XTN06.A、G150XTN06.B或其他15寸高亮工业屏。
友达液晶屏G150XTN06系列型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G150XTN06.0 | 友达 | 15.0" | 液晶模组 | 1024×768 | 450 | 800:1 | WLED | LVDS |
| G150XTN06.1 | 友达 | 15.0" | 液晶模组 | 1024×768 | 500 | 800:1 | WLED | LVDS |
| G150XTN06.2 | 友达 | 15.0" | 液晶模组 | 1024×768 | 300 | 700:1 | WLED | LVDS |
| G150XTN06.3 | 友达 | 15.0" | 液晶模组 | 1024×768 | 1600 | 800:1 | WLED | LVDS |
| G150XTN06.4 | 友达 | 15.0" | 液晶模组 | 1024×768 | 400 | 800:1 | WLED | LVDS |
| G150XTN06.5 | 友达 | 15.0" | 液晶模组 | 1024×768 | 300 | 800:1 | WLED | LVDS |
| G150XTN06.6 | 友达 | 15.0" | 液晶模组 | 1024×768 | 450 | 800:1 | WLED | eDP |
| G150XTN06.7 | 友达 | 15.0" | 液晶模组 | 1024×768 | 350 | 800:1 | WLED | eDP |
| G150XTN06.8 | 友达 | 15.0" | 液晶模组 | 1024×768 | 450 | 800:1 | WLED | LVDS |
| G150XTN06.9 | 友达 | 15.0" | 液晶模组 | 1024×768 | 1600 | 800:1 | WLED | LVDS |
| G150XTN06.A | 友达 | 15.0" | 液晶模组 | 1024×768 | 1800 | 800:1 | WLED | LVDS |
| G150XTN06.B | 友达 | 15.0" | 液晶模组 | 1024×768 | 800 | 800:1 | WLED | LVDS |
| G150XTN06.C | 友达 | 15.0" | 液晶模组 | 1024×768 | 800 | 800:1 | WLED | eDP |
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
