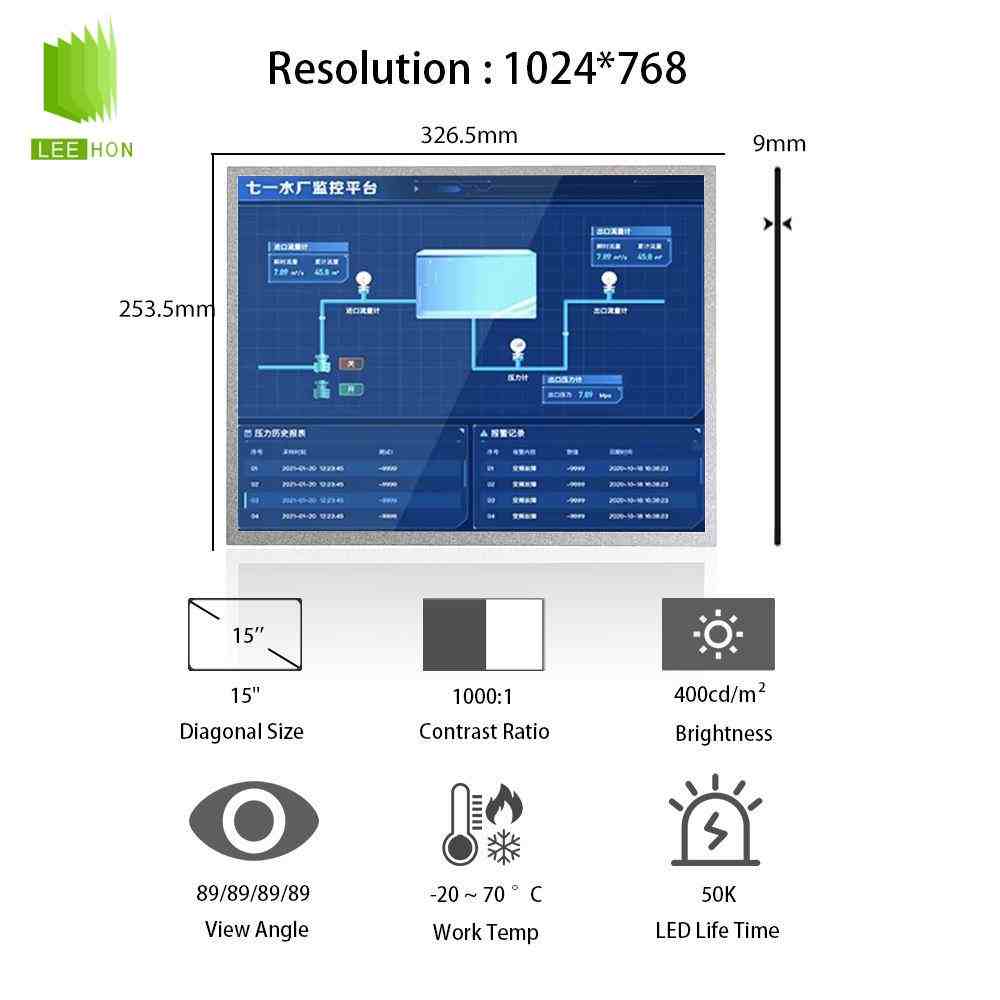

G150XAN01.0是友达AUO的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，主要适合工业HMI、工控一体机、机柜显示器、检测设备、医疗辅助终端、自动化控制面板和传统工控设备替换项目。公开资料显示，该型号采用AHVA、Normally Black显示模式，典型可视角为89/89/89/89，接口为LVDS，外形尺寸约326.5×253.5×9.0mm，工作温度常见标注为-20℃至70℃。
这款屏的核心价值在于：在15寸4:3传统工控规格基础上，提供比普通TN屏更好的宽视角显示效果。需要注意的是，不同公开渠道对G150XAN01.0亮度存在300cd/㎡、350cd/㎡、400cd/㎡等不同标注，因此采购和替换时不能只看网页参数，要以原厂规格书、实物标签和供应商书面确认为准。
| 15寸LCD友达液晶屏模组G150XAN01.0参数信息表 | ||
| 参数分类 | 参数项 | 参数值 |
| 应用特征-基本信息 | 面板品牌 | 友达 |
| 面板型号 | G150XAN01.0 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 应用特征-工作环境 | RoHS状态 | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 耐振动性 | - | |
| 应用特征-面板应用 | - | 工业设备显示 |
| 结构特征-结构概况 | 面板尺寸 | 15.0英寸 |
| 重量 | 920g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 结构特征-像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.099×0.297 | |
| 像素间距 (mm) | 0.297×0.297 [85PPI] | |

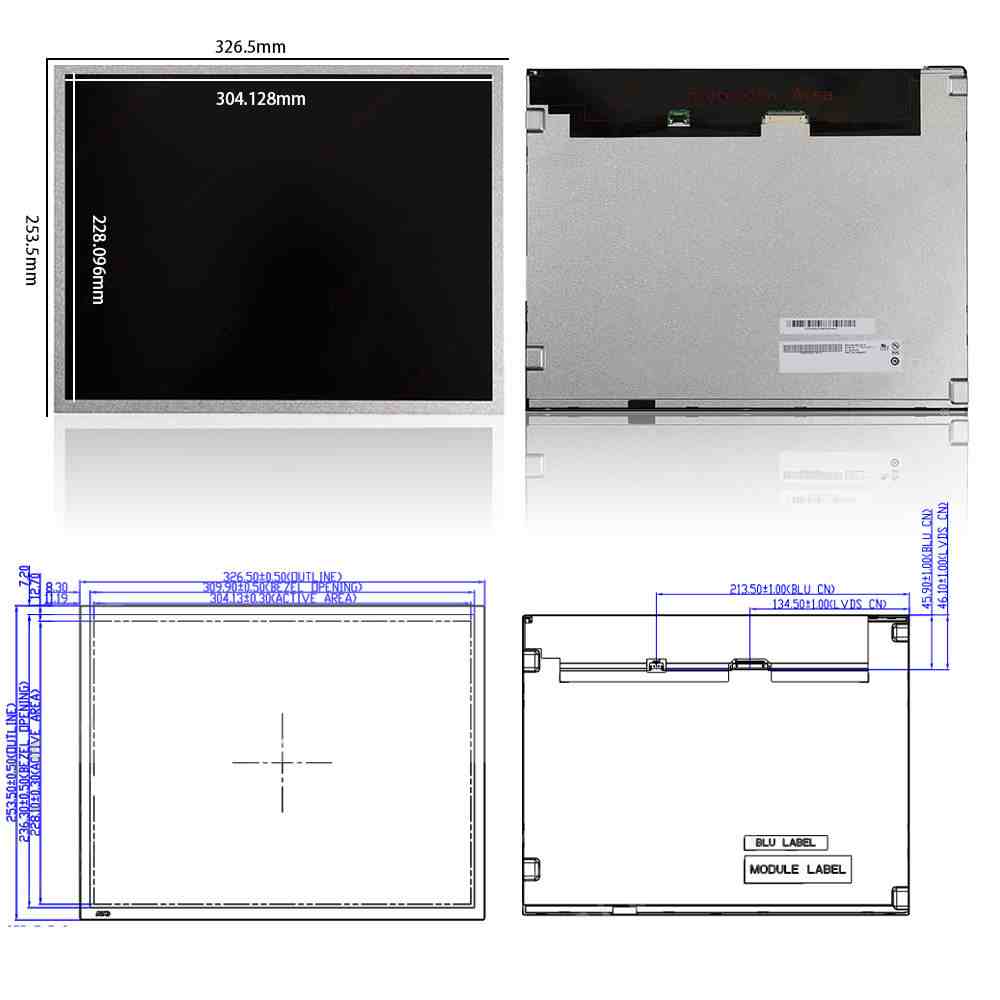

| 结构特征-结构尺寸 | 显示区域 (mm) | 304.128(H) × 228.096(V) |
| 可视区域 (mm) | 309.9(H) × 236.3(V) | |
| 外观尺寸 (mm) | 326.5(H) × 253.5(V) | |
| 外观厚度 (mm) | 9.0 (Max.) mm | |
| 结构特征-外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 结构特征-安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 光学特征-基本信息 | 面板亮度 | 400 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 光学特征-显示颜色 | 色温 | 6485K |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 光学特征-1931色域 | NTSC比值 | 60% |
| sRGB覆盖率 | 78% | |
| Adobe RGB覆盖率 | 62% | |
| DCI-P3覆盖率 | 62% | |
| Rec.2020覆盖率 | 45% | |
| 光学特征-低蓝光护眼 | - | - |
| 光学特征-白场变动 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 电子特征-翻转扫描 | - | No |
| 电子特征-工作频率 | - | 60Hz |
| 电子特征-功率消耗 | - | 7.5W (Typ.) |
| 背光特征-灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | No | |
| 背光特征-接口特征 | 接口位置 | - |
| 背光驱动 | 含LED驱动 | |
| 接口类型 | 端子 | |
| 背光特征-接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F06N-12R | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 背光特征-驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.49/0.54A (Typ./Max.) | |
| 功率消耗 | 5.9/6.48W (Typ./Max.) | |
| 背光特征-亮度调节 | 调光模式 | - |
| 调光区块 | - | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ Max. 10KHz | |
| 信号特征-驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.43/0.52A (Typ./Max.) | |
| 功率消耗 | 1.41/1.70W (Typ./Max.) | |
| 信号特征-接口特征 | 接口位置 | - |
| 信号系统 | LVDS (1 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 信号特征-端子详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
G150XAN01.0工业液晶屏关键QA问答
Q1：G150XAN01.0主要适合什么设备？
G150XAN01.0适合工业HMI、PLC控制面板、机柜显示器、检测仪器、工控一体机、医疗辅助设备、自动化产线终端和传统4:3工控系统。它的15寸1024×768规格对老款工业软件界面比较友好，适合不想大改UI和结构开孔的项目。
Q2：G150XAN01.0的核心参数有哪些？
G150XAN01.0常见核心参数包括：15.0英寸、1024×768分辨率、4:3显示比例、AHVA显示模式、1000:1典型对比度、89/89/89/89可视角、LVDS 1通道8bit接口、20Pin连接、3.3V屏体供电、WLED背光、带LED Driver、背光寿命50K小时。
Q3：G150XAN01.0是IPS屏还是TN屏？
G150XAN01.0不是普通TN屏，公开资料中显示其工作模式为AHVA、Normally Black、Transmissive。AHVA属于友达的宽视角显示技术，实际应用中常被归入IPS类宽视角方案，侧视效果比普通TN屏更稳定。
Q4：G150XAN01.0亮度是多少？适合户外吗？
G150XAN01.0公开资料中的亮度标注不完全一致，常见有350cd/㎡，也有渠道标注300cd/㎡或400cd/㎡。从应用角度看，它更适合室内工业现场、控制柜、设备机台和普通工控终端，不建议直接作为阳光直射户外高亮屏使用。
Q5：G150XAN01.0是什么接口？
G150XAN01.0采用LVDS接口，常见资料标注为LVDS 1通道8bit、20Pin连接。它不是eDP屏，也不是MIPI屏。维修替换时要重点核对LVDS线序、屏线方向、供电脚位、地线脚和主板输出格式，不能只凭“15寸1024×768”直接替换。
Q6：G150XAN01.0供电需要注意什么？
G150XAN01.0屏体逻辑供电常见为3.3V，背光部分通常需要单独确认12V输入、背光使能和PWM调光。点屏时要把屏体供电和背光供电分开判断，避免把5V或12V误接到屏体逻辑供电脚，造成屏体损坏。
Q7：G150XAN01.0默认带触摸屏吗？

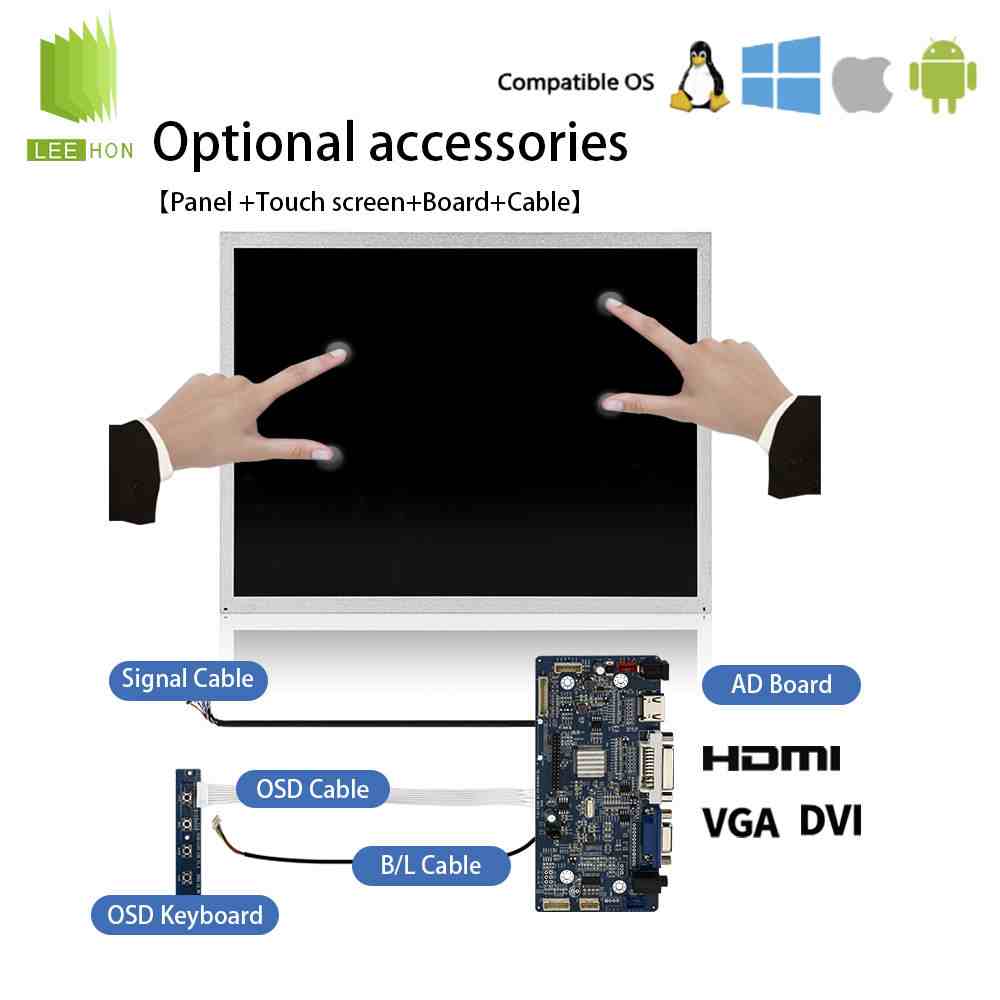

G150XAN01.0本体通常是LCD液晶模组，不默认带触摸屏。公开资料中也有“without touch screen”或可外配触摸方案的描述。项目如果需要触摸操作，需要另外匹配电阻触摸屏、电容触摸屏、盖板玻璃或全贴合方案。
Q8：G150XAN01.0和G150XAN01.2有什么区别？
G150XAN01.0和G150XAN01.2都属于友达15寸XGA宽视角工业屏方向，但公开资料中G150XAN01.2常见亮度为500cd/㎡，而G150XAN01.0常见亮度口径多为350cd/㎡左右。两者不能只按前缀“G150XAN01”混用，替换时要核对完整后缀、亮度、厚度、接口、背光和供货状态。
Q9：采购G150XAN01.0前要确认哪些信息？
采购G150XAN01.0前，建议确认原屏完整型号、背面标签、LVDS 20Pin线序、3.3V屏体供电、背光接口、屏线方向、结构尺寸、是否带触摸、整机型号和实际使用环境。如果是新项目导入，还应完成样品点屏、亮度测试、背光调光、触摸适配、温升测试和长时间老化验证。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，代理京东方（BOE）、京瓷（Kyocera）、友达（AUO），供应群创（Innolux）、天马（TIANMA）、龙腾（IVO）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
