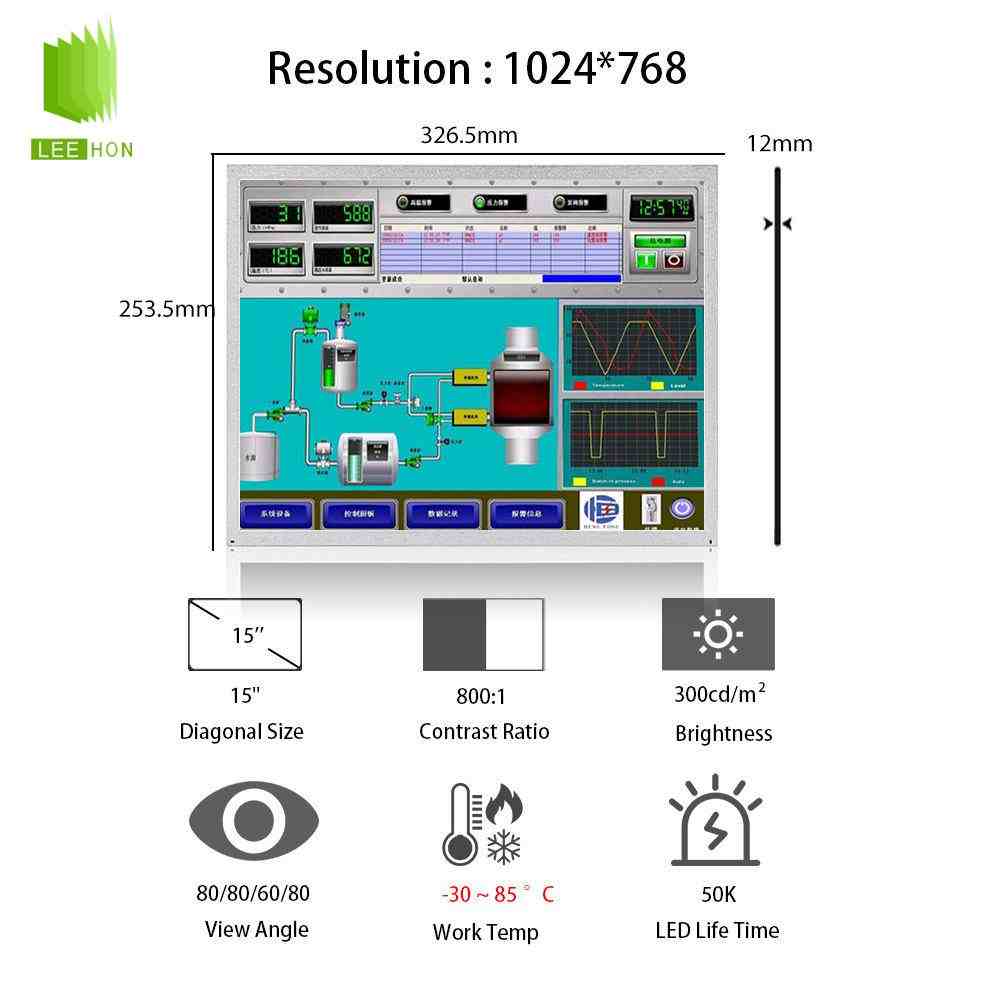

G150XTN06.2是友达AUO的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，常用于工业HMI、机柜显示器、检测设备、工控一体机、自动化控制面板和传统工控设备维修替换。公开参数显示，该型号为15寸、1024×768、LVDS接口、300cd/㎡典型亮度、700:1典型对比度、-30℃至85℃工作温度，属于宽温型15寸工控液晶屏。
这款屏更适合需要稳定、耐用、传统4:3界面的工业设备，不适合直接当作强光户外高亮屏使用。选型时要重点确认LVDS 20Pin线序、3.3V供电、背光控制、触摸屏是否外配、结构厚度和同系列后缀差异，不能只凭“15寸1024×768”判断能否替换。
| 15寸LCD友达液晶屏模组G150XTN06.2规格参数详情表 | ||
| 参数分类 | 参数项 | 参数值 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | G150XTN06.2 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.0寸 | |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 应用详情 | 抗振能力 | 1.5G (14.7 m/s²) |
| RoHS | - | |
| 结构详情 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |

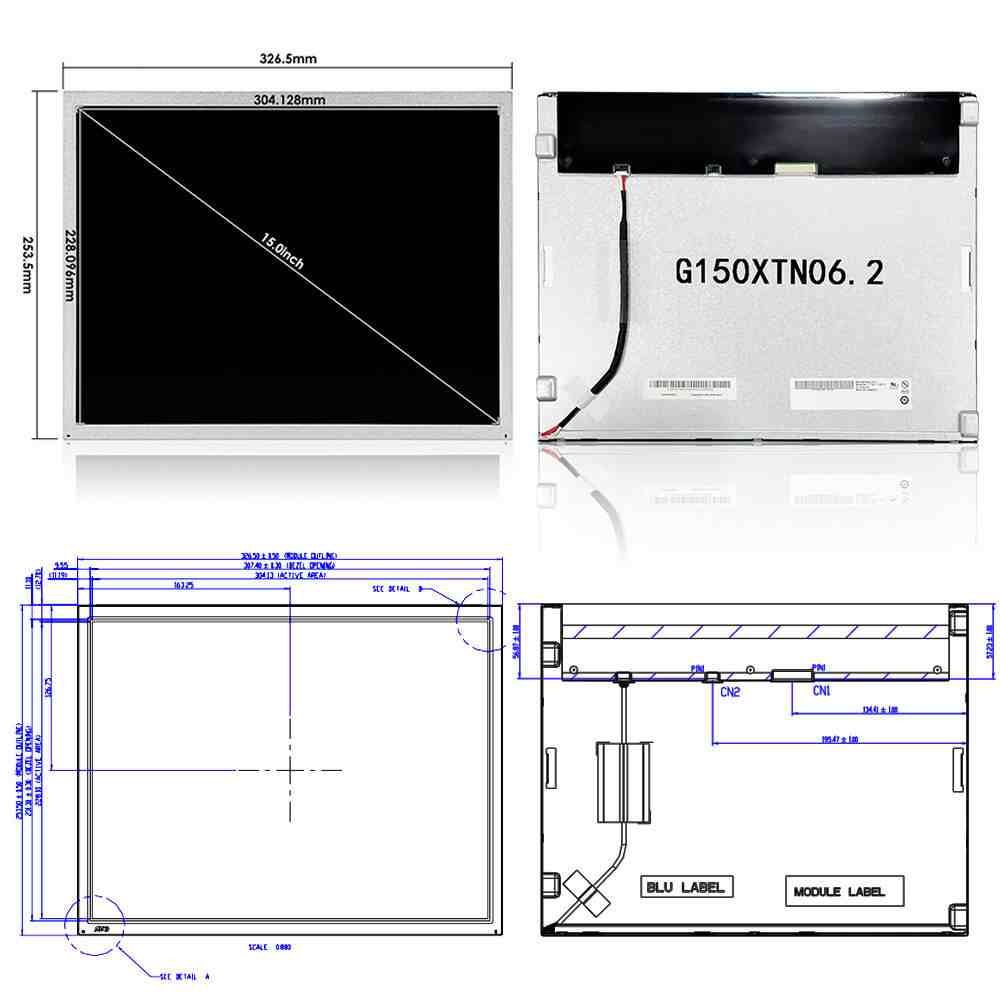

| 显示尺寸 | 304.128(W)×228.096(H) mm | |
| 外观尺寸 | 326.5(W)×253.5(H) mm | |
| 可视尺寸 | 307.4(W)×231.3(H) mm | |
| 外观厚度 | 12.0 (Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 外观样式 | - | |
| 结构详情 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 重量 | 1.25Kgs (Typ.) | |
| 表面处理 | 雾面 | |
| 典型特征 | - | |
| 光学详情 | 亮度(cd/m²) | 300 (Typ.) |
| 对比度 | 700 : 1 (Typ.) (透射) | |
| 最佳视向 | - | |
| 响应速度 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.311; Wy:0.322 | |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6658K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 64% | |
| 光学详情 | sRGB覆盖率 | 85% |
| Adobe RGB覆盖 | 66% | |
| DCI-P3覆盖率 | 66% | |
| Rec.2020覆盖率 | 47% | |
| 低蓝光护眼 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 7.9W (Typ.) | |
| 信号详情 | 输入电流 | 450/750mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 1.5/2.475W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB240420E | |
| 接口数量 | 1 pcs | |
| 信号详情 | 脚间距 | 1.25 mm |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-135A | |
| 发光详情 | 光源类型 | WLED |
| 背光可换性 | No | |
| 光源位置 | 侧入式光源(底部) | |
| 数量 | - | |
| 光源形状 | - | |
| 寿命 | 50K (Min.) 小时 | |
| 背光接口位置 | - | |
| 背光接口类型 | 端子 | |
| 背光接口品牌 | 恩得利 | |
| 背光接口型号 | 3808K-F05N-02R | |
| 背光接口数量 | 1 pcs | |
| 发光详情 | 背光接口脚间距 | 1.25 mm |
| 背光接口脚数 | 5 pins | |
| 背光接口脚定义 | - | |
| 背光驱动 | 含LED驱动 | |
| 驱动输入电流 | 0.45A (Typ.) | |
| 驱动输入电压 | 12.0±1.2V | |
| 驱动功耗 | 5.4W (Typ.) | |
| 发光详情 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 20KHz | |
G150XTN06.2工业液晶屏关键问答
Q1：G150XTN06.2主要适合什么设备？
友达液晶屏G150XTN06.2主要适合工业HMI、PLC控制面板、机柜显示器、检测仪器、工控一体机、自动化设备、数控机床显示终端和传统4:3工控系统。它的15寸XGA规格对老款工业软件界面比较友好，可以减少UI改版和结构调整成本。
Q2：G150XTN06.2的核心参数有哪些？
G150XTN06.2核心参数包括：15.0英寸、1024×768分辨率、4:3显示比例、300cd/㎡典型亮度、700:1典型对比度、80/80/60/80典型可视角、TN常白显示模式、LVDS 1通道6/8bit接口、20Pin连接、3.3V供电、WLED背光、工作温度-30℃至85℃。
Q3：G150XTN06.2的亮度够用吗？
G150XTN06.2典型亮度为300cd/㎡，更适合室内工业现场、控制柜、设备机台和普通工控终端。若设备安装在强反光车间、窗边、半户外或阳光直射环境，300cd/㎡通常不算高亮方案，建议评估G150XTN06.B、G150XTN06.A或其他高亮型号。
Q4：G150XTN06.2是什么接口？
G150XTN06.2采用LVDS接口，公开资料标注为LVDS 1ch、6/8-bit、20Pin连接。 它不是eDP屏，也不是MIPI屏。维修替换时要重点核对LVDS线序、供电脚、地线脚、屏线方向和主板输出格式。
Q5：G150XTN06.2供电需要注意什么？
G150XTN06.2屏体供电为3.3V。 点屏时要区分屏体逻辑供电和背光供电，不能把5V或12V误接到屏体供电脚，否则可能造成屏体损坏。背光部分还要确认是否需要使能信号和PWM调光信号。
Q6：G150XTN06.2是宽视角屏吗？
G150XTN06.2属于TN常白显示模式，典型可视角为80/80/60/80，不属于AHVA或IPS类宽视角屏。 如果设备需要多人从不同角度观看，或者屏幕有明显斜装需求，可以考虑G150XAN02.0这类15寸AHVA宽视角方案。
Q7：G150XTN06.2默认带触摸屏吗？

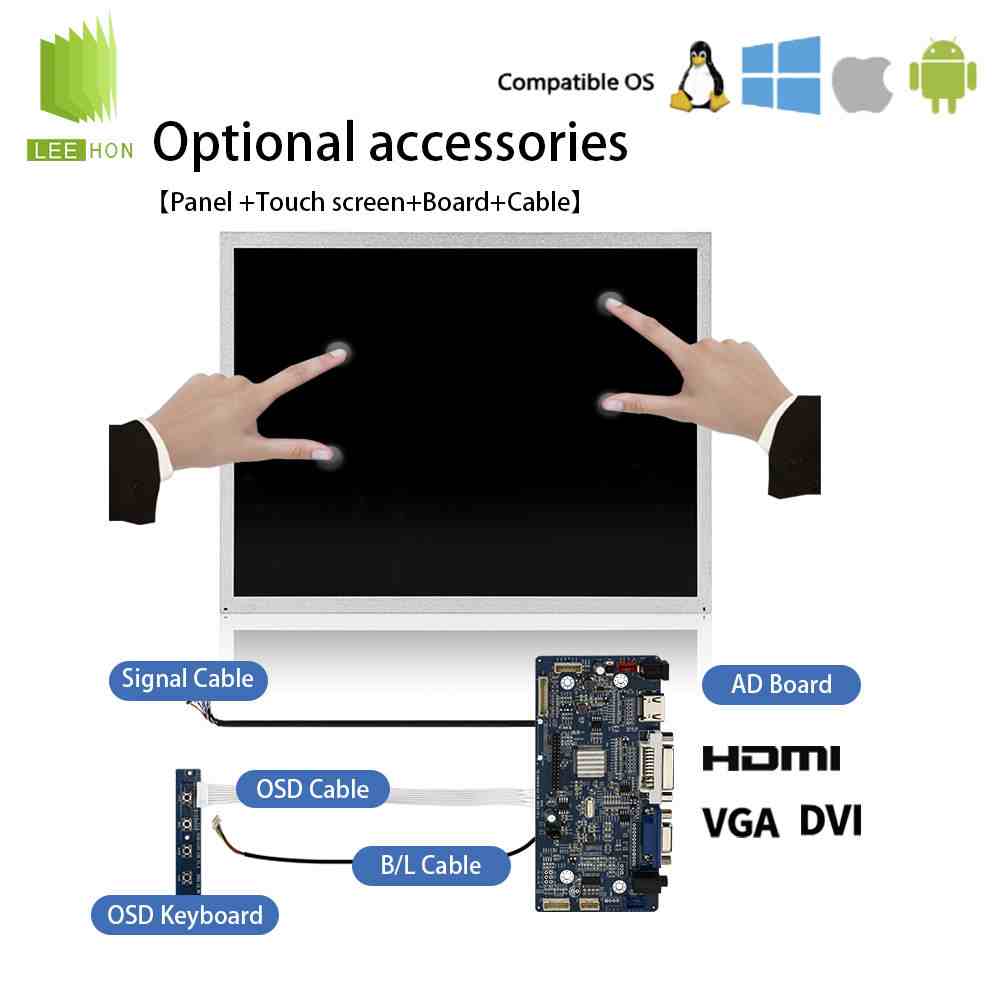

G150XTN06.2本体通常是LCD液晶模组，不默认带触摸屏。公开资料中也标注Touchscreen without或Touch Panel None。 如果设备需要触摸操作，需要另外匹配电阻触摸屏、电容触摸屏、盖板玻璃或整体贴合方案。
Q8：G150XTN06.2和G150XTN06.4有什么区别？
G150XTN06.2和G150XTN06.4都属于友达15寸XGA工业屏系列，但亮度和版本定位不同。公开型号表中G150XTN06.2常见为300nits，G150XTN06.4常见为400nits，两者都属于-30℃至85℃宽温、LVDS方向。 替换时不能只按G150XTN06系列判断，必须核对完整后缀、线序、背光和结构。
Q9：采购G150XTN06.2前要确认哪些信息？
采购前建议确认原屏完整型号、背面标签、LVDS 20Pin线序、屏体3.3V供电、背光接口、屏线方向、安装厚度、是否带触摸、整机型号和使用环境。如果是新项目导入，还应做样品点屏、亮度测试、温升测试、触摸适配和长时间老化验证，避免后期批量返工。
G150XTN06系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G150XTN06.0 | 友达 | 15.0" | 液晶模组 | 1024×768 | 450 | 800:1 | WLED | LVDS |
| G150XTN06.1 | 友达 | 15.0" | 液晶模组 | 1024×768 | 500 | 800:1 | WLED | LVDS |
| G150XTN06.2 | 友达 | 15.0" | 液晶模组 | 1024×768 | 300 | 700:1 | WLED | LVDS |
| G150XTN06.3 | 友达 | 15.0" | 液晶模组 | 1024×768 | 1600 | 800:1 | WLED | LVDS |
| G150XTN06.4 | 友达 | 15.0" | 液晶模组 | 1024×768 | 400 | 800:1 | WLED | LVDS |
| G150XTN06.5 | 友达 | 15.0" | 液晶模组 | 1024×768 | 300 | 800:1 | WLED | LVDS |
| G150XTN06.6 | 友达 | 15.0" | 液晶模组 | 1024×768 | 450 | 800:1 | WLED | eDP |
| G150XTN06.7 | 友达 | 15.0" | 液晶模组 | 1024×768 | 350 | 800:1 | WLED | eDP |
| G150XTN06.8 | 友达 | 15.0" | 液晶模组 | 1024×768 | 450 | 800:1 | WLED | LVDS |
| G150XTN06.9 | 友达 | 15.0" | 液晶模组 | 1024×768 | 1600 | 800:1 | WLED | LVDS |
| G150XTN06.A | 友达 | 15.0" | 液晶模组 | 1024×768 | 1800 | 800:1 | WLED | LVDS |
| G150XTN06.B | 友达 | 15.0" | 液晶模组 | 1024×768 | 800 | 800:1 | WLED | LVDS |
| G150XTN06.C | 友达 | 15.0" | 液晶模组 | 1024×768 | 800 | 800:1 | WLED | eDP |
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
