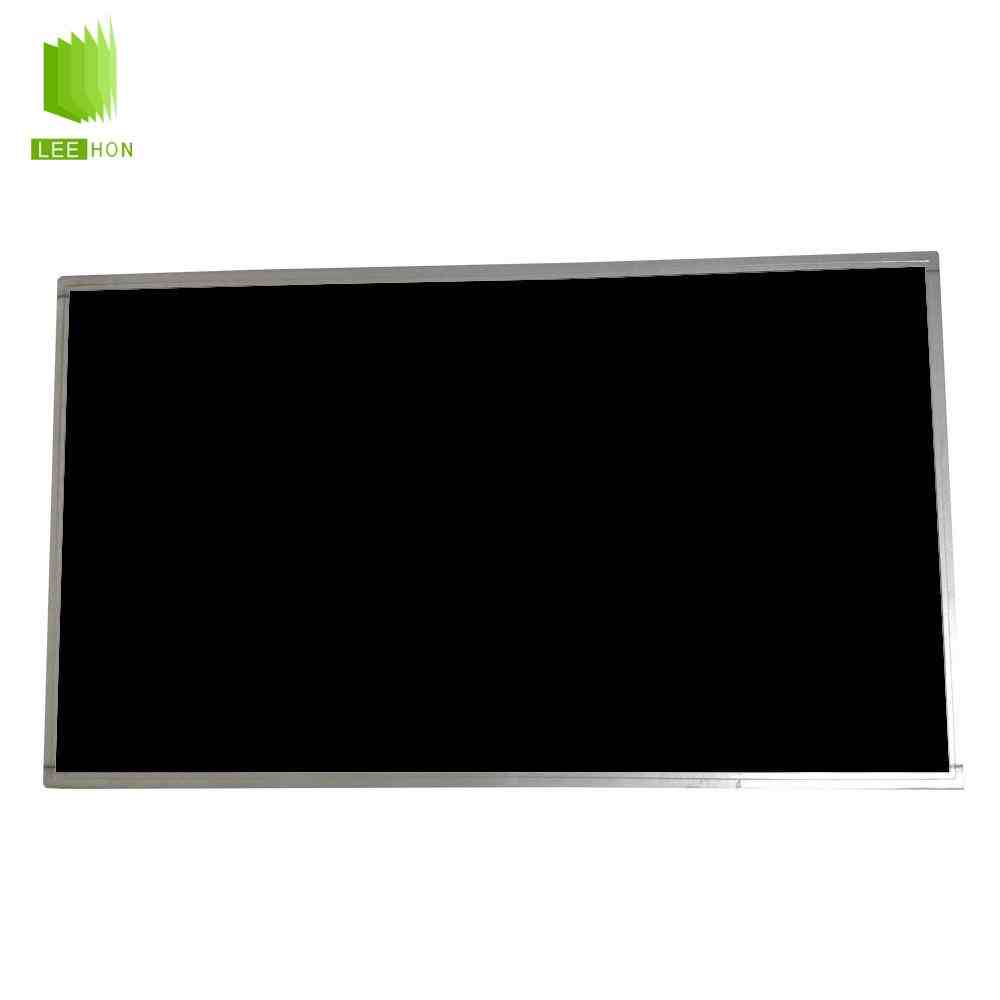

G238HAN04.0是友达（AUO）推出的一款23.8英寸工业液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例、AHVA广视角技术、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为350cd/㎡、对比度为1000:1，支持约99% sRGB色域，适合工业控制、检测设备、医疗终端及室内工控显示器。
| 23.8寸LCD友达液晶屏模组G238HAN04.0信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G238HAN04.0 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 23.8" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | - | TCO8.0, LBL |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0915×0.2745 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2745×0.2745 (H×V) [92PPI] | |
| 显示区域(mm) | 527.04(H) × 296.46(V) | |
| 开口区域(mm) | 530.24(H) × 299.66(V) | |
| 外观尺寸(mm) | 540.44(H) × 315.86(V) | |
| 外观厚度(mm) | 8.5/12.7 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 2.18Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 80% |
| sRGB覆盖率 | 100% | |
| AdobeRGB覆盖率 | 81% | |
| DCI-P3覆盖率 | 83% | |
| Rec.2020覆盖率 | 60% | |
| 低蓝光护眼 | 是(低蓝光) | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 14.32W (Typ.) | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.3/0.36A (Typ./Max.) | |
| 功率消耗 | 1.5/1.8W (Typ./Max.) | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSBKT2407P30HB | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-208A | |
| 光源详情 | 光源类型 | WLED |
| 数量 | 17S4P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压供应 | 43.35/49.3/56.95V (Min./Typ./Max.) |
| 电流供应 | 65/70mA (Typ./Max.) | |
| 功率消耗 | 12.82/14.81W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3709K-Q06C-04L | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
G238HAN04.0常见FQA
Q1：G238HAN04.0的显示效果有什么特点？
该屏采用AHVA广视角技术，上下左右典型可视角度均为89°，并具有350cd/㎡亮度、1000:1对比度和约99% sRGB色域，适合需要多人查看、图像检测或数据显示的工业设备。
Q2：G238HAN04.0可以使用普通30Pin LVDS驱动板吗？
不能只看30Pin接口。该型号采用双通道8bit LVDS信号、1920×1080分辨率和5V液晶供电，驱动板必须同时匹配FHD分辨率、LVDS通道和具体Pin定义，否则可能出现无法点亮或显示异常。
Q3：G238HAN04.0需要另外配置LED背光驱动吗？
需要。G238HAN04.0采用WLED侧入式背光，但模组本身不集成LED背光驱动器，因此装机时需要配置与灯条参数匹配的恒流驱动方案。
Q4：G238HAN04.0适合户外高低温设备吗？
更适合室内工业环境。该屏典型亮度为350cd/㎡，并非阳光直射型高亮屏；公开资料显示其工作温度上限约50～60℃。如果用于户外强光、低温或高温密闭设备，建议选择亮度和温度范围更高的工业液晶屏。杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，代理京东方（BOE）、京瓷（Kyocera）、友达（AUO），供应群创（Innolux）、天马（TIANMA）、龙腾（IVO）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
