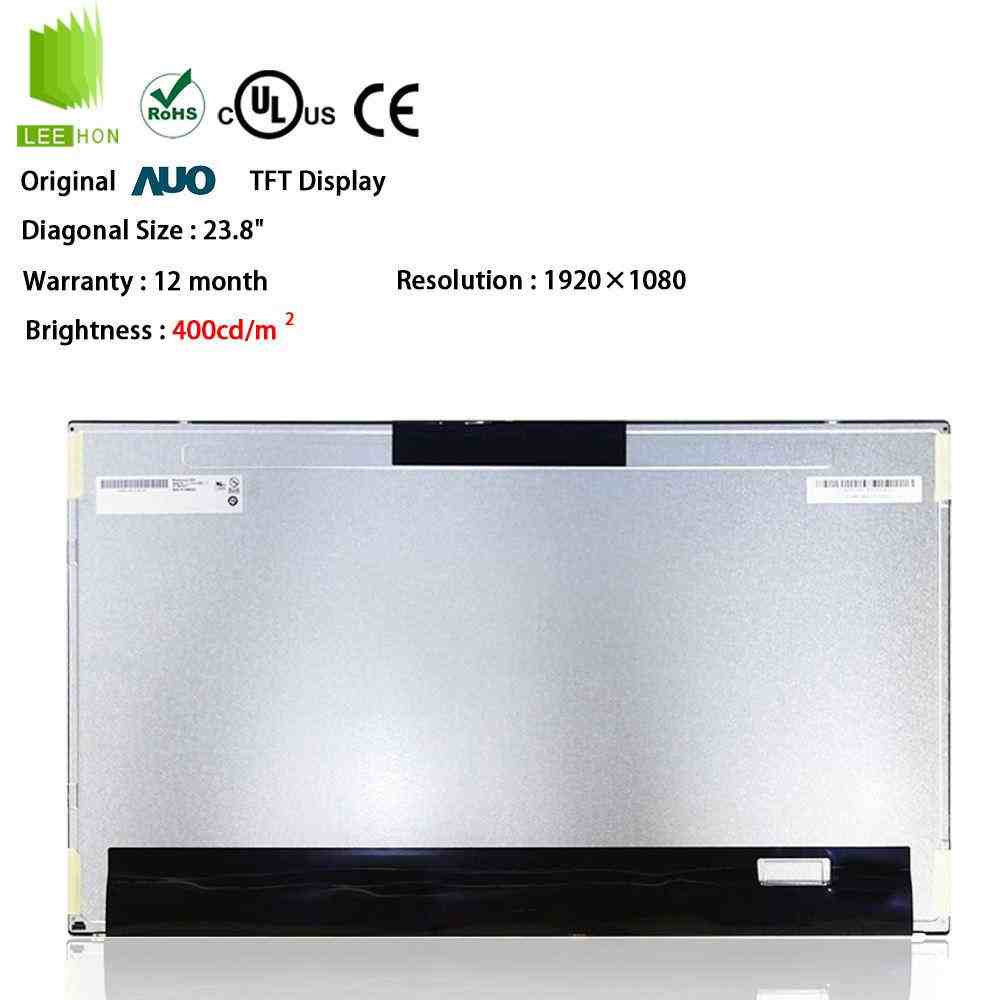

G238HAN01.1是友达（AUO）推出的一款23.8英寸工业液晶屏，采用1920×1080 Full HD分辨率、AHVA广视角技术、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为400cd/㎡、对比度为1000:1，上下左右可视角度均为89°，适合医疗仪器操作终端、检测设备、监护系统及大型设备控制界面。需要注意的是，其工作温度为0℃至50℃，定位更偏向室内专业设备显示。
| 23.8寸LCD友达液晶屏模组G238HAN01.1信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G238HAN01.1 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 23.8" | |
| 存储温度 | -20 ~ 60 °C | |
| 工作温度 | 0 ~ 50 °C | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | TCO6.0, 8bit | |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0915×0.2745 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2745×0.2745 (H×V) [92PPI] | |

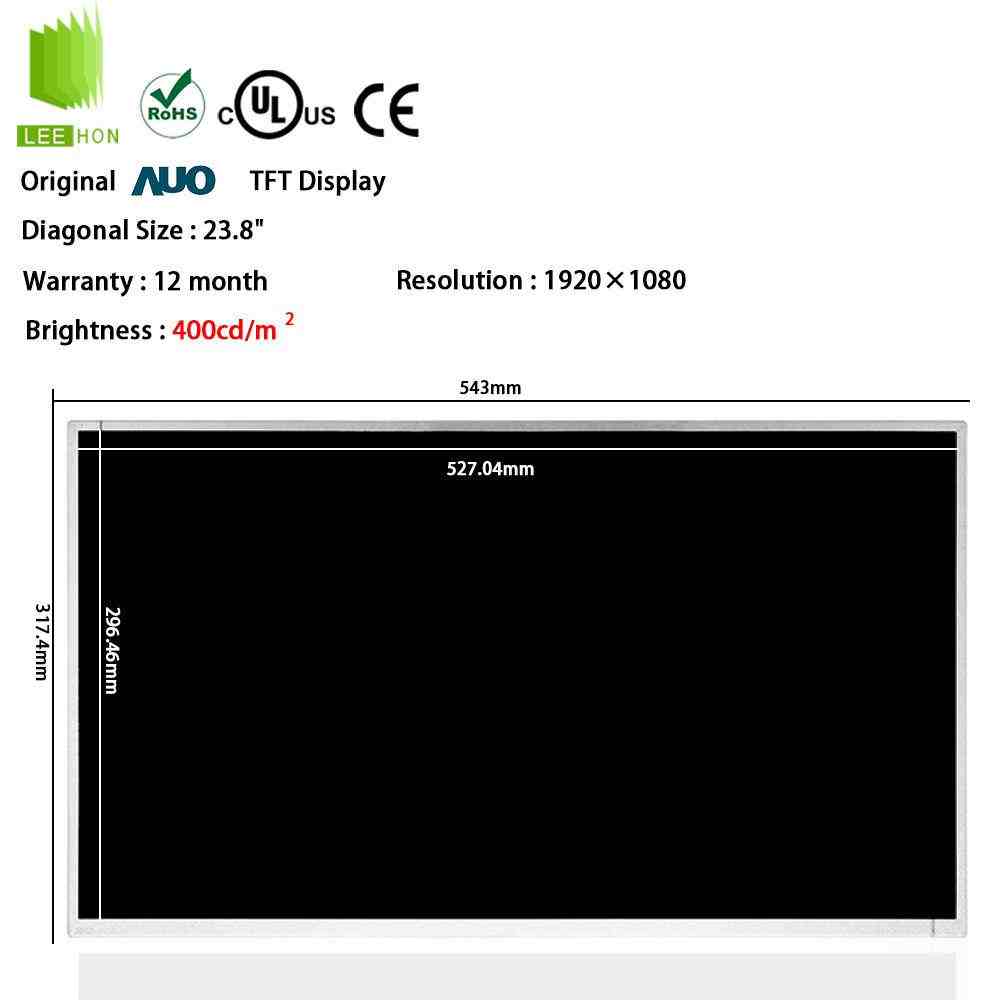

| 显示区域(mm) | 527.04(H) × 296.46(V) | |
| 开口区域(mm) | 530.2(H) × 299.6(V) | |
| 外观尺寸(mm) | 543(H) × 317.4(V) | |
| 外观厚度(mm) | 8.4/11.65 (Typ./Max.) | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 重量 | 2.30Kgs (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 14 (Typ.)(G to G) ms | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 70% | |
| sRGB覆盖率 | 96% | |
| AdobeRGB覆盖率 | 72% | |
| DCI-P3覆盖率 | 72% | |
| Rec.2020覆盖率 | 52% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 20.7W (Typ.) | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.92/1.1A (Typ./Max.) | |
| 功率消耗 | 4.6/5.5W (Typ./Max.) | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSBKT2407P30HB | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | LVDS-30P2C8B-160A | |
| 光源详情 | 光源类型 | WLED |
| 数量 | 18S4P | |
| 光源寿命 | 50K (Min.) 小时 | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 电压供应 | 48.6/57.6/64.8V (Min./Typ./Max.) | |
| 电流供应 | 70/77mA (Typ./Max.) | |
| 功率消耗 | 16.1/18.1W (Typ./.Max.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3707K-S06N-21R | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 6 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | BLE-6PINS-CCAACC | |
G238HAN01.1常见FQA
Q1：G238HAN01.1为什么适合医疗设备显示？
该屏采用23.8英寸全高清分辨率和AHVA广视角设计，可同时显示监测数据、参数表格、波形和操作菜单；89°全方向可视角度也方便医护人员从不同位置查看设备信息。
Q2：G238HAN01.1能用于医疗影像诊断设备吗？
不能仅凭液晶屏参数判断。G238HAN01.1具备400cd/㎡亮度、1000:1对比度和约72% CIE1931色域，更适合作为医疗仪器操作界面和信息显示屏。如果用于具有诊断用途的医学影像系统，还需要确认灰阶、亮度一致性、校准以及整机医疗法规要求。
Q3：G238HAN01.1可以使用普通30Pin LVDS驱动板吗？
不能只看30Pin接口。该屏采用30Pin双通道8bit LVDS、1920×1080分辨率和5V液晶供电，驱动板需要同时匹配FHD分辨率、双通道LVDS以及具体Pin定义。
Q4：G238HAN01.1需要另外配置LED背光驱动吗？
需要。该屏采用18串4并WLED背光，标称背光寿命约50000小时，但模组本身不带LED背光驱动器。因此医疗设备配套时还需要匹配恒流背光板，并确认背光电压、电流和调光方式。
