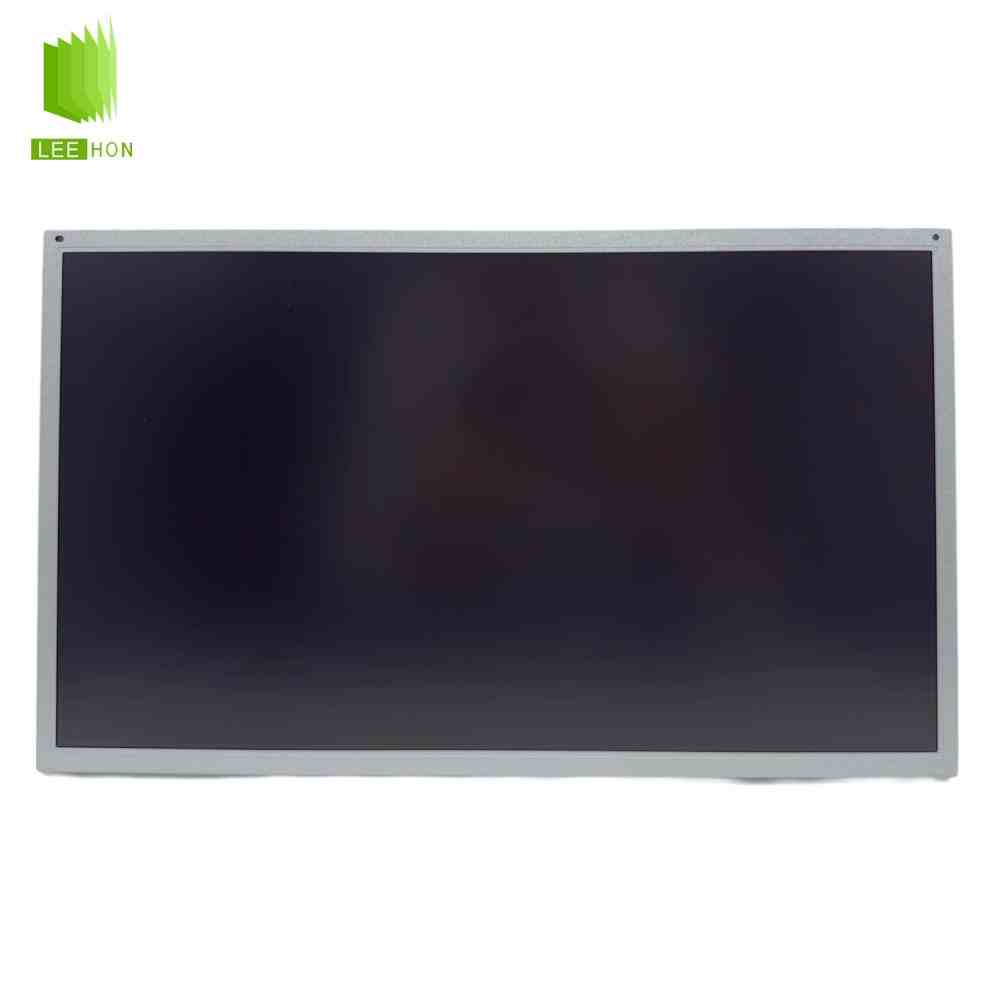

G156XW01 V3是友达（AUO）15.6英寸工业液晶屏，采用1366×768 WXGA分辨率、16:9显示比例、TN常白显示技术和WLED背光。该屏典型亮度为400cd/㎡、对比度为500:1，液晶供电为5V，采用单通道LVDS接口，并集成LED背光驱动。其工作温度为0℃至60℃，适合工业控制终端、自动化设备、检测仪器及工控显示器等室内设备。
| 15.6寸LCD友达液晶屏模组G156XW01 V3信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | G156XW01 V3 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 15.6寸 | |
| 工作温度 | 0 ~ 60 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 结构详情 | 分辨率 | 1366(RGB)×768, WXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.084×0.252 mm | |
| 像素间距(W×H) | 0.252×0.252 mm [100PPI] | |
| 显示尺寸 | 344.232(W)×193.536(H) mm | |
| 外观尺寸 | 363.8(W)×215.9(H) mm | |
| 可视尺寸 | 347.54(W)×196.83(H) mm | |
| 外观厚度 | 9.3±0.5 mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 重量 | 0.94/1.04Kgs (Typ./Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 响应速度 | 6/2 (Typ.)(Tr/Td) ms | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.313; Wy:0.329 | |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| NTSC比值 | 67% | |
| sRGB覆盖率 | 89% | |
| Adobe RGB覆盖 | 69% | |
| DCI-P3覆盖率 | 69% | |
| Rec.2020覆盖率 | 50% | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 8.15/9.8W (Typ./Max.) | |
| 信号详情 | 输入电流 | 0.43/0.52A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功耗 | 2.15/2.6W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 航空电子 | |
| 接口型号 | FI-XB30SSL-HF15 | |
| 接口数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | LVDS-30P1C8B-170A | |
| 发光详情 | 光源类型 | WLED |
| 背光可换性 | No | |
| 位置 | 侧入式光源(底部) | |
| 寿命 | 50K (Min.) 小时 | |
| 接口类型 | 端子 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3808K-F05N-12R | |
| 接口数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 背光驱动 | 含LED驱动 | |
| 输入电流 | 0.5/0.6A (Typ./Max.) | |
| 输入电压 | 12.0±1.2V | |
| 功耗 | 6.0/7.2W (Typ./Max.) | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G156XW01 V3常见FQA
Q1：G156XW01 V3的400cd/㎡亮度适合什么使用环境？
400cd/㎡相比常见的普通室内显示面板具有更好的明亮环境可视性，适合车间控制台、自动化设备和室内工业终端。但它并不是针对阳光直射设计的超高亮屏，如果设备长期用于户外，应进一步评估高亮和防反射方案。
Q2：G156XW01 V3是IPS广视角液晶屏吗？
不是，该型号采用TN常白显示技术。规格书给出的典型水平可视角度为左右85°，垂直方向为上、下80°，因此更适合以正面观察为主的设备；如果设备需要多人从较大角度查看，应进一步比较AHVA或IPS类全视角屏。
Q3：G156XW01 V3的30Pin接口可以直接接普通LVDS驱动板吗？
不能只看30Pin连接器。G156XW01 V3采用单通道LVDS、1366×768分辨率和5V液晶供电，驱动板需要匹配对应的LVDS数据格式和Pin定义。即使另一块15.6英寸屏同样是30Pin，如果采用双通道LVDS或不同供电，也不能直接判断可以互换。
Q4：G156XW01 V3需要另外配置LED恒流背光板吗？
通常不需要。该屏已经集成LED背光驱动，背光接口直接提供12V电源、LED Enable和PWM调光信号，因此配套控制板时重点确认12V背光供电以及使能、PWM调光电平即可。
