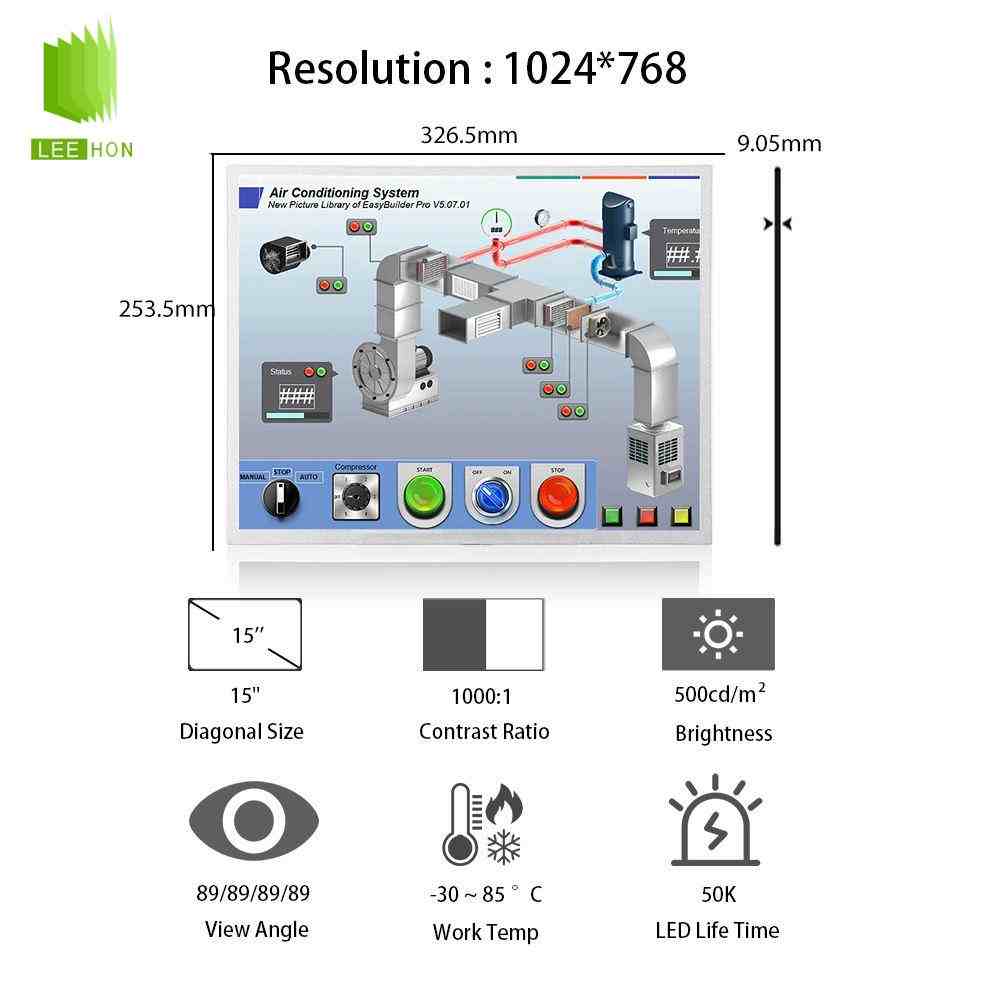

友达液晶模组G150XAN02.0是一款15.0英寸工业用TFT-LCD显示模组，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、工控一体机、机柜显示器、检测设备、自动化控制面板、医疗辅助终端等传统工控场景。公开资料显示，该型号典型亮度为500cd/㎡，典型对比度为1000:1，可视角为89/89/89/89，接口为LVDS，外形尺寸约326.5×253.5×9.0mm，工作温度范围为-30℃至85℃。
| 友达15寸LCD液晶屏模组G150XAN02.0参数详情表 | ||
| 参数分类 | 参数项 | 参数值 |
| 应用详情-基础信息 | 制造商 | 友达 |
| 型号 | G150XAN02.0 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 应用产品 | 工业显示屏、医疗设备屏 | |
| 对角尺寸 | 15.0" | |
| 别名 | - | |
| 应用详情-应用环境 | 存储温度 | -30 ~ 85 °C |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情-像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |

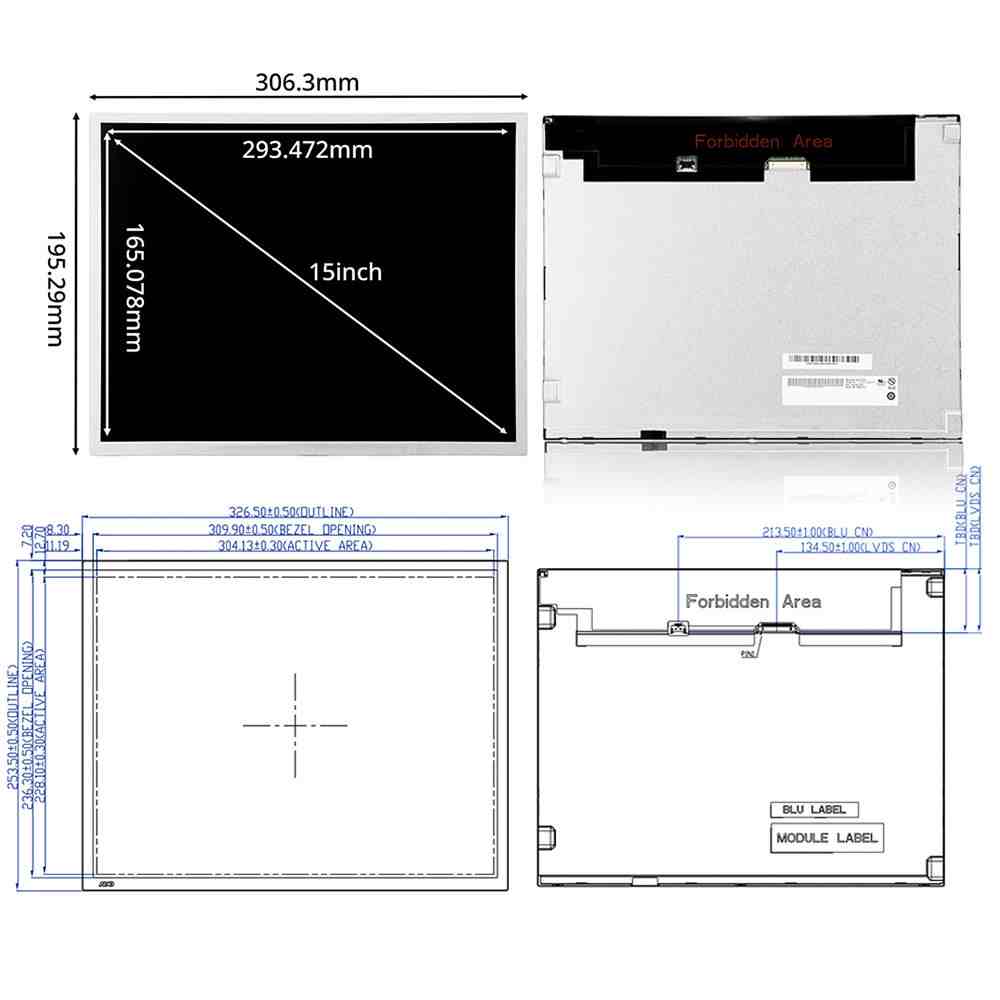

| 结构详情-结构尺寸 | 显示区域(mm) | 304.128(H) × 228.096(V) |
| 开口区域(mm) | 309.9(H) × 239.3(V) | |
| 外观尺寸(mm) | 326.5(H) × 253.5(V) | |
| 外观厚度(mm) | 9.05 (Max.) | |
| 结构详情-外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 结构详情-安装方式 | 安装说明 | Side mounting holes (4-M2) on left, right bezel |
| 结构详情-其它参数 | 重量 | 920g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 光学详情-色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 光学详情-1931色域 | NTSC比值 | 60% |
| sRGB覆盖率 | 78% | |
| Adobe RGB覆盖率 | 62% | |
| DCI-P3覆盖率 | 62% | |
| Rec.2020覆盖率 | 45% | |
| 低蓝光护眼 | - | |
| 电子详情-帧频率 | 帧频率 | 60Hz |
| 电子详情-翻转扫描 | 翻转扫描 | No |
| 电子详情-功率总耗 | 功率总耗 | 10.56W (Typ.) |
| 信号详情-信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.43/0.52A (Typ./Max.) | |
| 功率消耗 | 1.41/1.70W (Typ./Max.) | |
| 信号详情-信号类型 | 信号类型 | LVDS (1 ch, 8-bit) |
| 逻辑电压 | - | |
| 信号详情-接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号详情-接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HD | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源详情-光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | No | |
| 形状 | - | |
| 寿命 | 50K (Min.) Hours | |
| 光源详情-接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 光源详情-接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-12R | |
| 脚距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源详情-光源驱动 | 驱动说明 | 含LED驱动 |
| 光源详情-驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.76/0.84A (Typ./Max.) | |
| 功率消耗 | 9.15/10.03W (Typ./Max.) | |
| 光源详情-亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 20KHz | |
这款屏的核心价值在于：既保留了15寸4:3传统工控比例，又具备宽视角、高亮度、宽温和LVDS接口等工业显示特性。对于不想大改软件界面和结构开孔的老设备升级项目，G150XAN02.0比普通15寸TN屏更适合做显示效果提升或原屏替换。
友达液晶模组G150XAN02.0关键问题
Q1：G150XAN02.0主要解决什么显示需求？
G150XAN02.0主要解决15寸4:3工业设备的显示升级和维修替换需求。很多老款工业设备仍采用1024×768界面，继续选择G150XAN02.0可以减少软件UI重做、结构改孔和系统适配成本。
Q2：G150XAN02.0适合哪些工业设备？
G150XAN02.0适合工业HMI、PLC控制终端、机床控制面板、检测仪器、工控一体机、机柜显示器、自动化产线设备、医疗辅助终端和仓储物流设备。它更适合参数、菜单、报警、曲线和设备状态显示，不太适合高清影像或多窗口大数据看板。
Q3：G150XAN02.0和普通15寸TN屏有什么不同？
G150XAN02.0的优势在于宽视角显示。公开资料中该屏可视角为89/89/89/89，适合多人侧看、设备斜装、站立操作和机柜门板显示等场景。相比普通TN屏，它在侧视时不容易出现明显发白、发暗或颜色反转。
Q4：G150XAN02.0的亮度够不够用？
G150XAN02.0典型亮度为500cd/㎡，适合室内工业现场、设备机台、控制柜、检测仪器和部分半户外环境。若设备用于阳光直射、户外自助终端或强反光场景，建议增加AG防眩、AR减反、全贴合方案，或者评估更高亮度型号。
Q5：G150XAN02.0是什么接口？
G150XAN02.0采用LVDS接口，公开资料标注为LVDS 20Pin、1通道8bit。它不是eDP屏，也不是MIPI屏。替换时要核对LVDS线序、屏线方向、主板输出格式、供电脚位和连接器位置，不能只凭“15寸1024×768”判断可替换。
Q6：G150XAN02.0供电需要注意什么？
G150XAN02.0屏体典型输入电压为3.3V。点屏时要把屏体逻辑供电、背光供电、背光使能和PWM调光分开确认，不能把5V或12V误接到屏体供电脚，否则可能导致屏体损坏。
Q7：G150XAN02.0默认带触摸屏吗？

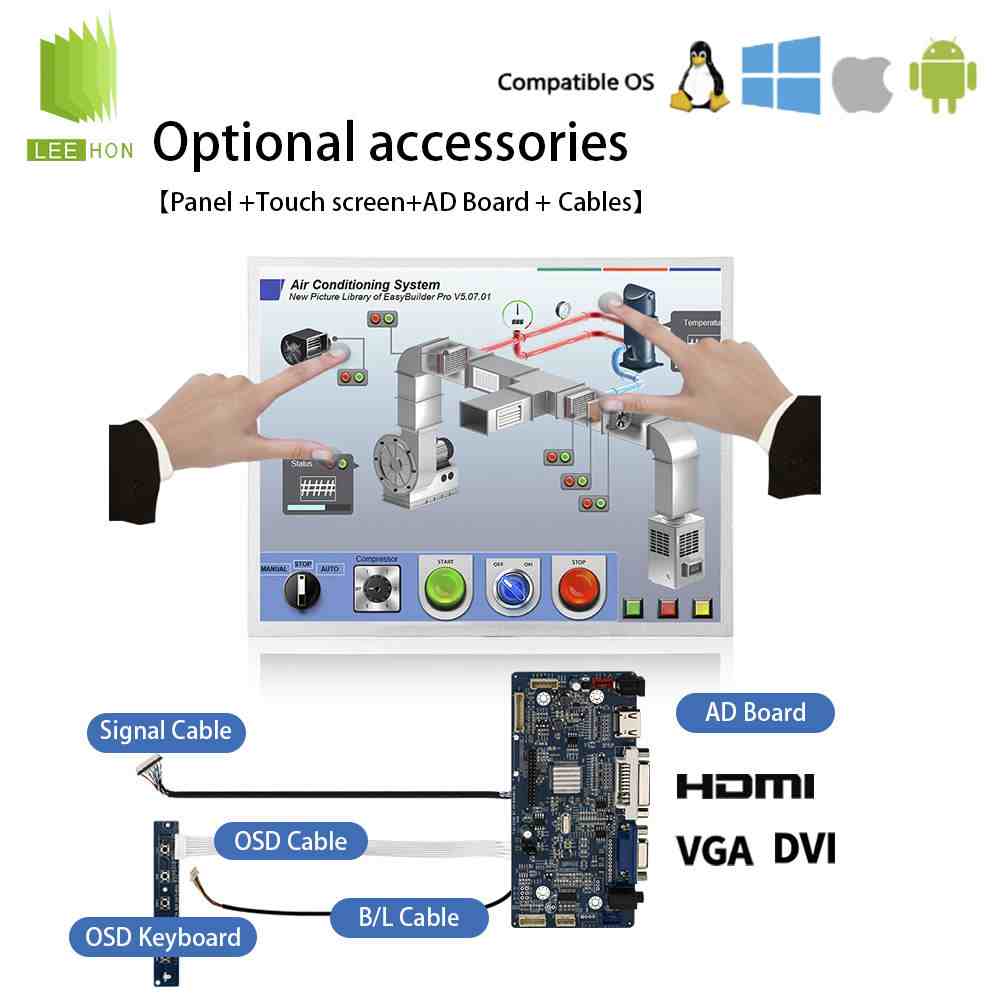

G150XAN02.0本体通常是LCD液晶模组，不默认带触摸屏。若项目需要触摸操作，需要另外匹配电阻触摸屏、电容触摸屏、钢化盖板或贴合方案。维修老设备时，还要确认原触摸屏是贴合在旧LCD上，还是独立固定在前框上。
Q8：G150XAN02.0可以替换G150XTN系列吗？
不能直接判断。G150XAN02.0和部分G150XTN系列虽然都可能是15寸XGA工业屏，但显示模式、亮度、视角、接口细节、背光参数和结构尺寸可能不同。替换前应核对原屏完整型号、实物标签、屏线、背光接口、安装孔位和触摸结构。
Q9：采购G150XAN02.0前要确认哪些信息？
采购前建议确认原屏背面标签、屏线照片、主板接口照片、背光线照片、整机型号、是否带触摸、安装结构和实际使用环境。新项目导入时，还要做样品点屏、亮度测试、背光调光、休眠唤醒、温升测试和长时间老化验证。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
