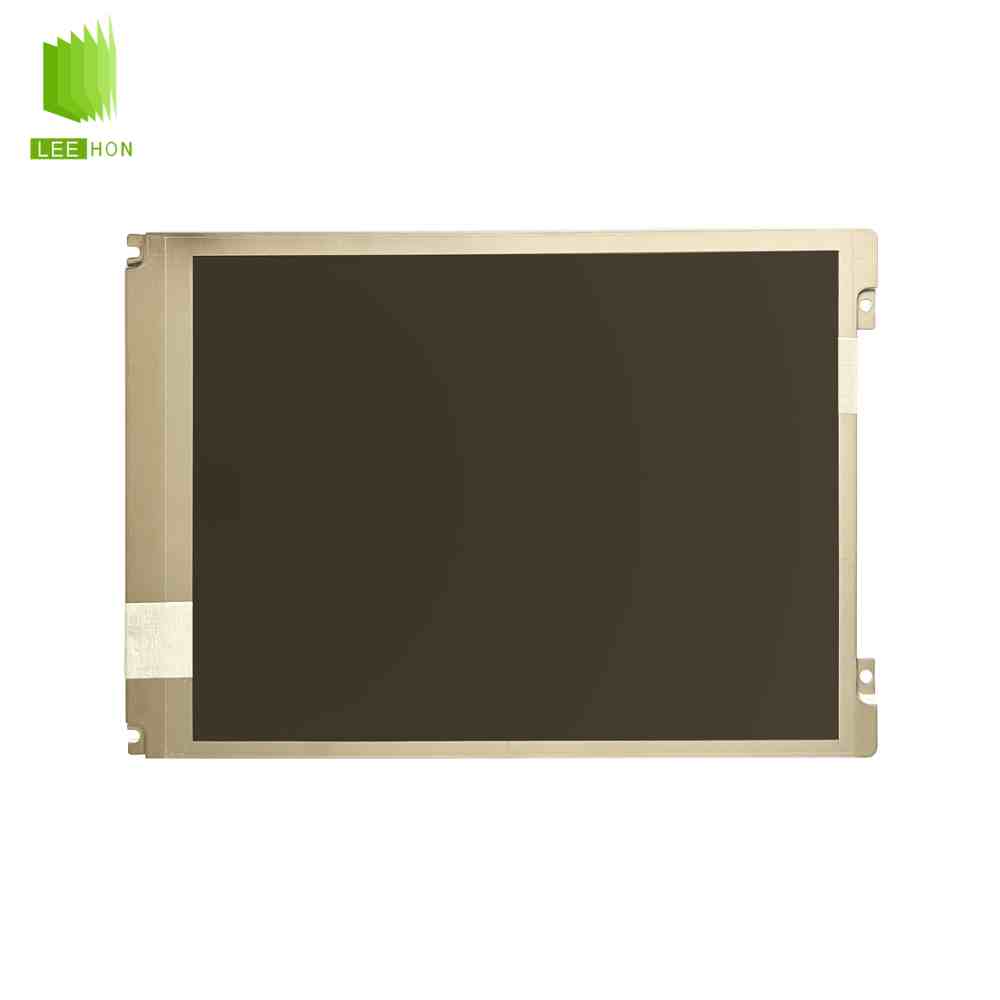

G084SN03 V3友达工业液晶屏怎么样
G084SN03 V3是一款8.4英寸工业TFT液晶屏，采用800×600分辨率和LVDS信号接口，主要面向工业控制、仪器仪表、自动化设备以及嵌入式终端等应用。该型号定位偏向室内工业显示，在进行旧屏维修或替换选型时，除了尺寸和分辨率，还需要重点确认接口定义、供电、背光控制以及安装结构是否一致。
| 8.4寸LCD友达液晶屏G084SN03 V3信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 友达 |
| 面板型号 | G084SN03 V3 | |
| 面板尺寸 | 8.4英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | G084SN03 V.3 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -20 ~ 70 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 结构详情 | 像素数量 | 800(RGB)×600, SVGA |
| 点间距 | 0.071×0.213 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.213×0.213 mm (H×V) [119PPI] | |
| 显示区域 | 170.4×127.8 mm (H×V) | |
| 可视区域 | 173.8×131.2 mm (H×V) | |
| 外观尺寸 | 203×142.5 mm (H×V) | |
| 外观厚度 | 5.7±0.5 mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 安装孔位 | Face mounting holes (2-Φ3.0, 2-R1.5) | |
| 重量 | TBD | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 250 cd/m² (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 反应时间 | 20/10 (Typ.)(Tr/Td) ms | |
| 白色色度 | Wx:0.310; Wy:0.330 | |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6638K | |
| 亮度变动 | 1.33 (Typ.)(9 points) | |
| NTSC比值 | 48% | |
| sRGB覆盖率 | 68% | |
| Adobe RGB覆盖 | 51% | |
| DCI-P3覆盖率 | 50% | |
| Rec.2020覆盖率 | 36% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率消耗 | 3.66W (Typ.) | |
| 背光详情 | 光源类型 | WLED |
| 是否可换 | Replaceable | |
| 光源寿命 | 30K (Typ.) 小时 | |
| 数量 | 3 strings | |
| 光源形状 | 3串 | |
| 位置 | 侧入式光源(底部) | |
| 电压输入 | 28.8/32.85V (Typ./Max.) | |
| 电流输入 | 25/26.3mA (Typ./Max.) | |
| 功耗 | 2.16/2.63W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 光源驱动 | 含LED驱动 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3808K-F04N-02R | |
| 接口脚间距 | 1.25 mm | |
| 接口脚数 | 4 pins | |
| 接口数量 | 1 pcs | |
| 驱动电压输入 | 12.0±1.2V | |
| 驱动电流输入 | 230mA (Typ.) | |
| 驱动功耗 | 2.76/2.97W (Typ./Max.) | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
| 信号详情 | 信号系统 | LVDS (1 ch, 6/8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 270/330mA (Typ./Max.) | |
| 功耗 | 0.9/1.2W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB24013P20 | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 20 pins | |
| 接口数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-140A | |
Q1：G084SN03 V3可以直接替换其他8.4寸800×600液晶屏吗？
不一定。即使尺寸和分辨率相同，也要确认外形尺寸、安装孔位、LVDS接口定义、供电电压以及背光接口。参数完全匹配后才能判断是否可以直接替换。
Q2：G084SN03 V3的250cd/㎡亮度够用吗？
对于室内工控设备、仪器仪表和自动化设备通常可以满足使用需求。如果设备用于户外、强光车间或高环境光场景，建议选择更高亮度的工业液晶屏。
Q3：G084SN03 V3需要另外配置LED背光驱动板吗？
该型号背光驱动部分集成在液晶模组中，一般不需要单独增加LED背光驱动板。但主板仍需要提供正确的背光供电、开关以及调光控制信号。
Q4：同样是20Pin LVDS接口，排线可以直接通用吗？
不能只看接口针数。不同液晶屏即使都是20Pin LVDS，针脚定义也可能不同。替换G084SN03 V3之前，建议核对LVDS Pin定义，避免出现不显示或接口损坏的问题。
Q5：G084SN03 V3适合长期运行的工业设备吗？
可以用于工业设备长期显示，但实际使用寿命仍与环境温度、背光亮度和设备散热有关。如果设备需要7×24小时连续运行，建议重点做好散热，同时避免长时间显示完全固定的画面。
友达8.4寸G084SN03系列LCD型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G084SN03 V0 | 友达 | 8.4" | 液晶模组 | 800×600 | 220 | 500:1 | CCFL | LVDS |
| G084SN03 V1 | 友达 | 8.4" | 液晶模组 | 800×600 | 250 | 600:1 | CCFL | LVDS |
| G084SN03 V2 | 友达 | 8.4" | 液晶模组 | 800×600 | 180 | 500:1 | CCFL | LVDS |
| G084SN03 V3 | 友达 | 8.4" | 液晶模组 | 800×600 | 250 | 600:1 | WLED | LVDS |
| G084SN03 V4 | 友达 | 8.4" | 液晶模组 | 800×600 |
