友达液晶屏G150XG01 V3怎么样

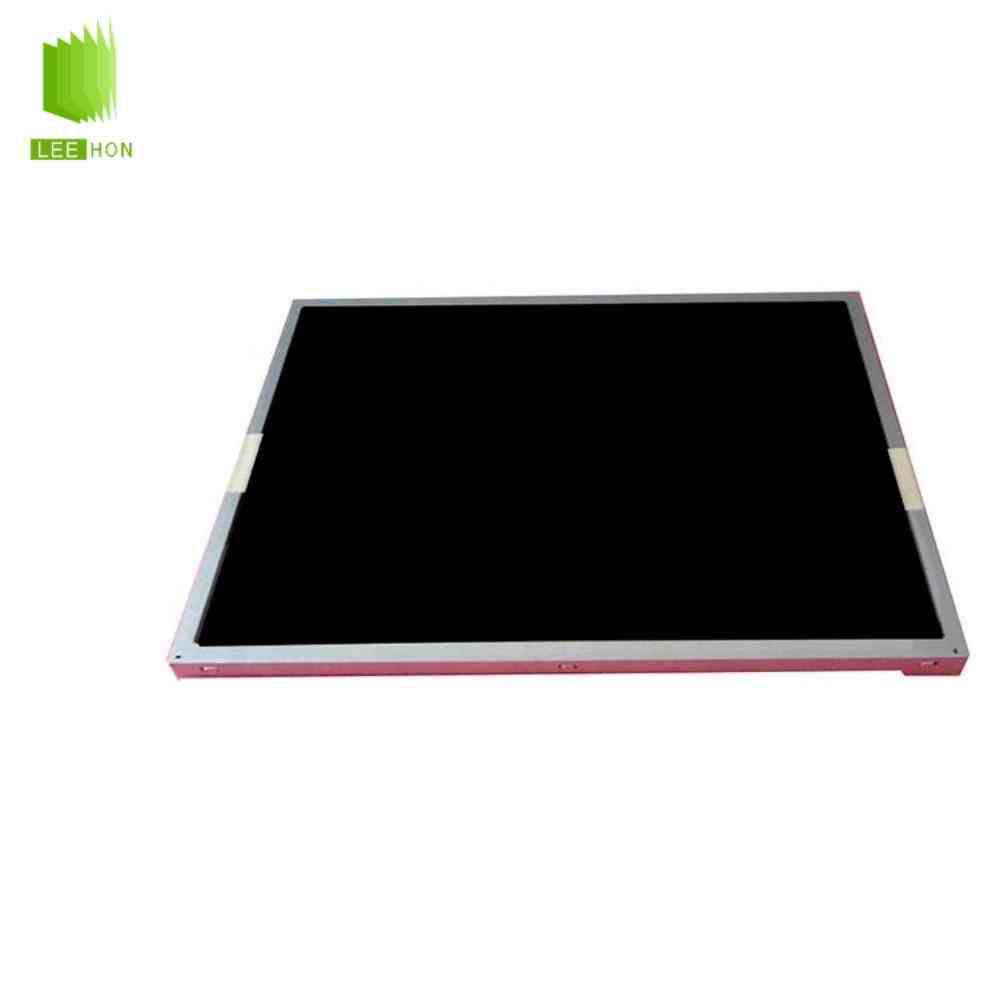

G150XG01 V3是友达（AUO）推出的一款15英寸工业液晶屏，采用1024×768 XGA分辨率、4:3显示比例、单通道LVDS接口和WLED背光。该屏典型亮度为400cd/㎡、对比度为700:1，液晶逻辑供电为3.3V，并集成LED背光驱动。其工作温度和存储温度均达到-30℃至85℃，比较适合工业控制、自动化设备、检测仪器及高低温环境下的嵌入式显示设备。
| 15寸友达液晶屏模组G150XG01 V3信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 友达 |
| 面板型号 | G150XG01 V3 | |
| 面板尺寸 | 15.0英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | G150XG01 V.3 | |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 备注信息 | PSWG Compatible | |
| 结构详情 | 像素数量 | 1024(2)×768(2), XGA |
| 点间距 | 0.1485×0.1485 mm (H×V) | |
| 像素布局 | RGBW矩形 | |
| 像素间距 | 0.297×0.297 mm (H×V) [85PPI] | |
| 显示区域 | 304.128×228.096 mm (H×V) | |
| 可视区域 | 310.18×234.40 mm (H×V) | |
| 外观尺寸 | 326.5×253.5 mm (H×V) | |
| 外观厚度 | 13.1 (Max.) mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 安装孔位 | Side mounting holes (4-M3) on left, right bezel | |
| 重量 | 1.00Kgs (Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
| 白色色度 | Wx:0.313; Wy:0.329 | |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 61% | |
| sRGB覆盖率 | 82% | |
| Adobe RGB覆盖 | 64% | |
| DCI-P3覆盖率 | 63% | |
| Rec.2020覆盖率 | 46% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率消耗 | 9.63W | |
| 背光详情 | 光源类型 | WLED |
| 是否可换 | Replaceable | |
| 光源寿命 | 50K (Min.) 小时 | |
| 位置 | 侧入式光源(底部) | |
| 接口类型 | 端子 | |
| 光源驱动 | 含LED驱动 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3808K-F05N-02R | |
| 接口脚间距 | 1.25 mm | |
| 接口脚数 | 5 pins | |
| 接口数量 | 1 pcs | |
| 电压输入 | 10.8/12.0/12.6V (Min./Typ./Max.) | |
| 电流输入 | 0.61A | |
| 功耗 | 7.32/10.0W (Typ./Max.) | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
| 信号详情 | 信号系统 | LVDS (1 ch, 6/8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 700/840mA (Typ./Max.) | |
| 功耗 | 2.31/2.77W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB240420E | |
| 接口脚间距 | 1.25 mm | |
| 接口脚数 | 20 pins | |
| 接口数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-080A | |
G150XG01 V3常见QA
Q1：G150XG01 V3为什么适合宽温工业设备？
该型号比较突出的特点是-30℃至85℃工作温度范围，相比普通0℃至50℃液晶屏，对低温启动和设备内部高温环境具有更好的适应性。因此在工业控制柜、户外终端内部以及温差较大的自动化设备中更有选型价值。
Q2：G150XG01 V3为什么仍然采用1024×768的4:3分辨率？
15英寸、1024×768和4:3比例在传统工控设备中应用较多，适合参数列表、控制按钮、曲线及设备状态界面。对于原软件已经按照XGA界面开发的设备，继续使用同分辨率液晶屏可以减少UI比例变化带来的重新适配。
Q3：G150XG01 V3的20Pin LVDS接口有什么需要注意？
该屏采用20Pin单通道LVDS接口，液晶逻辑供电为3.3V，并支持6bit/8bit LVDS数据选择。接口中还包含REV画面扫描方向控制和SEL68色深选择引脚，因此维修替换时不仅要确认20Pin，还要核对LVDS线序、供电以及SEL68、REV的接法。
Q4：G150XG01 V3需要另外配置LED恒流板吗？
通常不需要。该型号已经集成LED背光驱动，背光接口采用12V输入，并提供Enable以及PWM/模拟调光控制；规格书给出的LED背光寿命最低约50000小时。配套时需要分别确认3.3V液晶逻辑电源和12V背光电源，避免供电混接。
