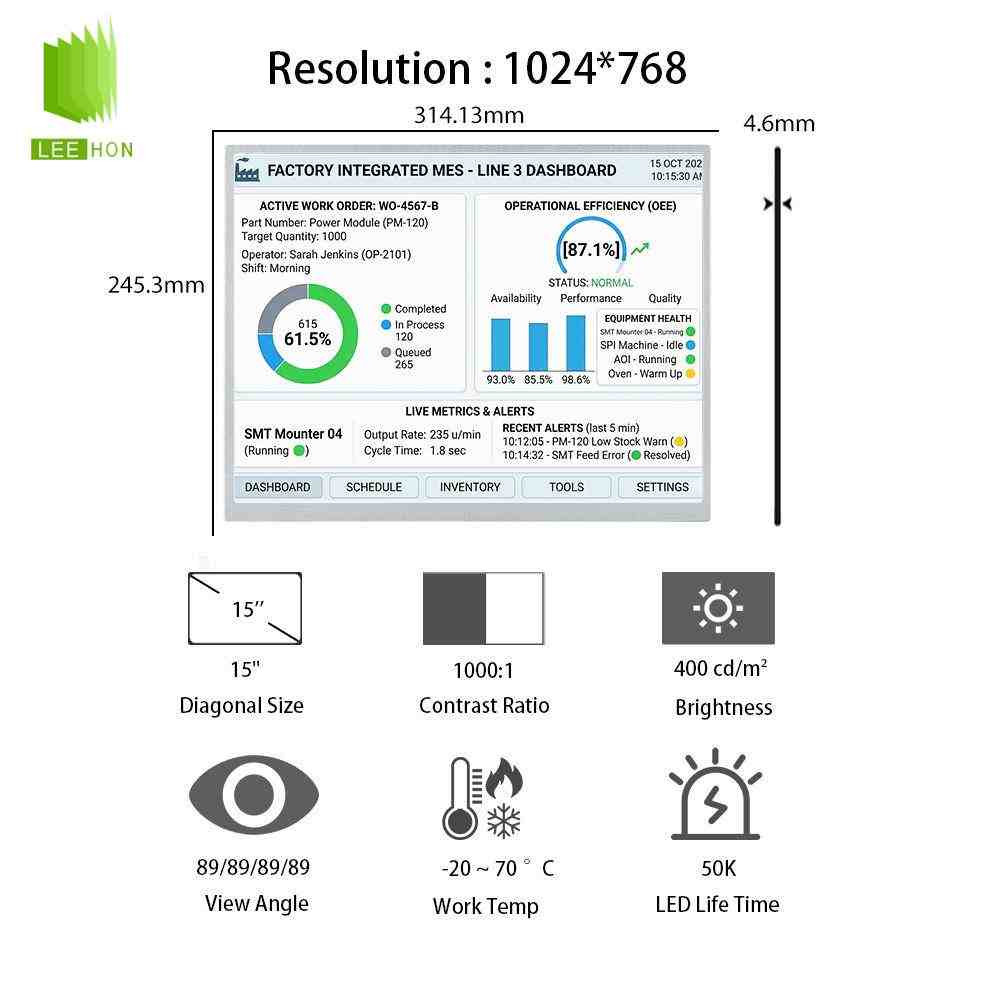

G150XAN03.0是友达AUO的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、工控一体机、机柜显示器、检测设备、自动化控制面板、工业电脑和传统工控设备升级项目。资料显示，该型号典型亮度为400cd/㎡，典型对比度为1000:1，可视角为89/89/89/89，采用AHVA宽视角、Normally Black显示模式，接口为eDP 1 Lane，工作温度范围为-20℃至70℃。
这款屏的核心价值在于：在15寸4:3传统工控比例基础上，提供宽视角、400cd/㎡亮度、薄型结构和eDP接口方案。它更适合新一代工控主板或支持eDP输出的工业设备，不适合直接替换传统LVDS 20Pin老屏。选型时要重点确认接口类型、eDP线序、3.3V供电、背光控制、结构尺寸和是否需要触摸外配。
| 15寸LCD友达液晶屏模组G150XAN03.0规格信息表 | ||
| 类别 | 参数 | 数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G150XAN03.0 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 15.0" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |

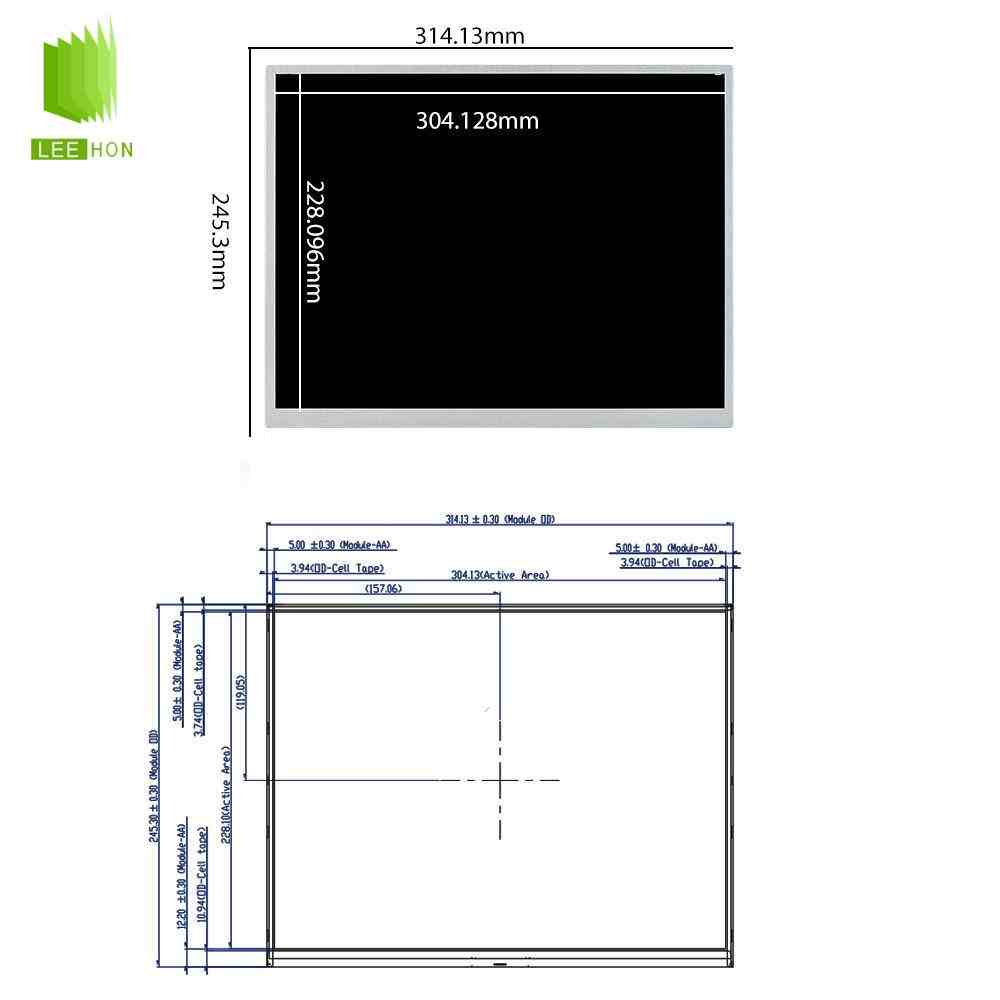

| 显示区域(mm) | 304.128(H) × 228.096(V) | |
| 结构尺寸 | 开口区域(mm) | - |

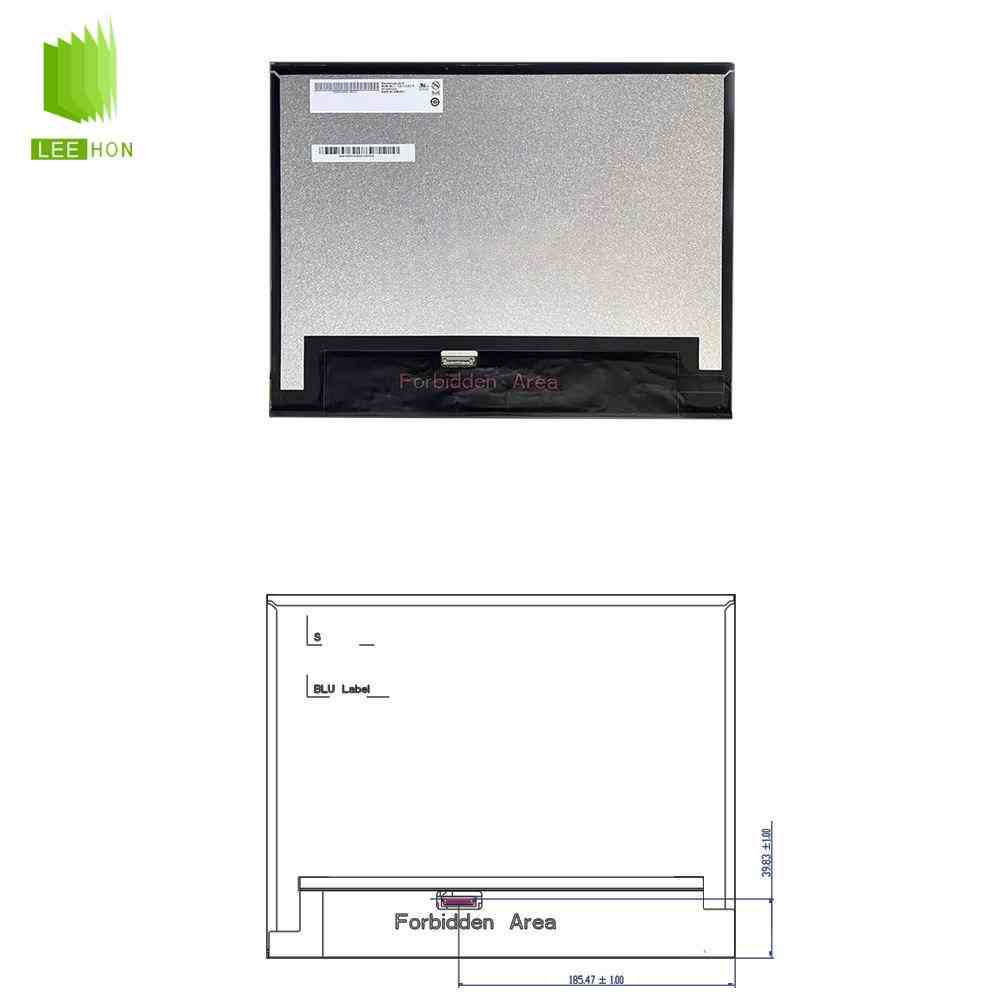

| 外观尺寸(mm) | 314.13(H) × 245.3(V) | |
| 外观厚度(mm) | 4.6/6.8 (Typ./Max.) | |
| 重量 | 920g (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Without |
| 其它参数 | 表面处理 | 雾面，Hard coating (3H) |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 60% | |
| sRGB覆盖率 | 78% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 信号详情 | 翻转扫描 | No |
| 功率总耗 | 7.1W (Typ.) | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.43/0.52A (Typ./Max.) | |
| 功率消耗 | 1.42/1.72W (Typ./Max.) | |
| 信号类型 | 信号类型 | eDP (1 Lane) |
| 接口详情 | 接口类型 | 端子 |
| 品牌 | I-PEX | |
| 型号 | 20765-030E-11A | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | No | |
| 光源位置 | 侧入式光源 | |
| 含LED驱动 | 含LED驱动 | |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.45/0.5A (Typ./Max.) | |
| 功率消耗 | 5.42/5.94W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
G150XAN03.0工业液晶屏关键问答
Q1：G150XAN03.0主要适合哪些设备？
G150XAN03.0适合工业HMI、工控一体机、工业电脑、机柜显示器、检测仪器、自动化控制面板、医疗辅助终端和15寸4:3工控显示项目。它保留1024×768分辨率，对传统XGA界面的工业软件比较友好。
Q2：G150XAN03.0的核心参数有哪些？
G150XAN03.0常见核心参数包括：15.0英寸、1024×768分辨率、4:3显示比例、400cd/㎡典型亮度、1000:1典型对比度、89/89/89/89可视角、AHVA显示模式、16.2M色、eDP 1 Lane接口、WLED背光、工作温度-20℃至70℃。
Q3：G150XAN03.0是宽视角屏吗？
是的。友达液晶屏G150XAN03.0采用AHVA、Normally Black显示模式，典型可视角为89/89/89/89，属于宽视角工业液晶屏。相比普通TN屏，它更适合多人查看、设备斜装、机柜门板安装和工业现场侧视操作。
Q4：G150XAN03.0亮度适合户外吗？
G150XAN03.0典型亮度为400cd/㎡，适合室内工业现场、设备机台、控制柜、检测仪器和普通半室内环境。若用于阳光直射、户外柜机或强反光环境，建议评估更高亮度型号，或配合AG防眩、AR减反、全贴合和遮光结构。
Q5：G150XAN03.0是什么接口？
G150XAN03.0采用eDP接口，公开资料标注为eDP 1 Lane。它不是传统LVDS屏，也不是MIPI屏。维修替换时要确认主板是否支持eDP输出，不能只凭“15寸1024×768”判断可以直接替换。
Q6：G150XAN03.0和G150XAN02.0有什么区别？
G150XAN03.0和G150XAN02.0都属于友达15寸XGA宽视角工业屏，但接口方向不同。G150XAN02.0常见为LVDS接口，而G150XAN03.0采用eDP接口。两者不能直接混用，替换时必须核对完整型号、接口线序、供电、背光控制和结构尺寸。
Q7：G150XAN03.0和G150XTN03.8有什么区别？
G150XAN03.0和G150XTN03.8都可能采用15寸XGA、eDP接口方案，但显示模式不同。G150XAN03.0采用AHVA宽视角，侧视效果更好；G150XTN03.8属于TN常白显示方案，更适合正视角为主的设备。选型时要根据视角要求、亮度、接口和结构尺寸综合判断。
Q8：G150XAN03.0默认带触摸屏吗？
G150XAN03.0本体通常是LCD液晶模组，不默认带触摸屏。项目如果需要触摸操作，需要另外匹配电容触摸屏、电阻触摸屏、盖板玻璃或全贴合方案。若是维修项目，还要确认原触摸屏是否独立安装，避免LCD更换后出现触摸结构不匹配。
Q9：采购G150XAN03.0前要确认哪些信息？
采购G150XAN03.0前，建议确认原屏完整型号、背面标签、eDP接口线序、3.3V屏体供电、背光接口、屏线方向、安装尺寸、是否带触摸、整机型号和实际使用环境。如果是替换老款15寸屏，要特别确认原机是eDP接口还是LVDS接口，避免买到尺寸相近但接口不兼容的屏。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
