P170ETN01.0是友达（AUO Display+）17英寸TFT液晶屏，采用1280×1024 SXGA分辨率、5:4显示比例、双通道8bit LVDS接口和WLED背光。该屏典型亮度为250cd/㎡、对比度为1000:1，支持16.7M色彩，液晶供电为5V，外形尺寸约358.5×296.5×10.3mm。比较适合工控显示器、设备监控终端以及需要保留1280×1024界面的传统设备。

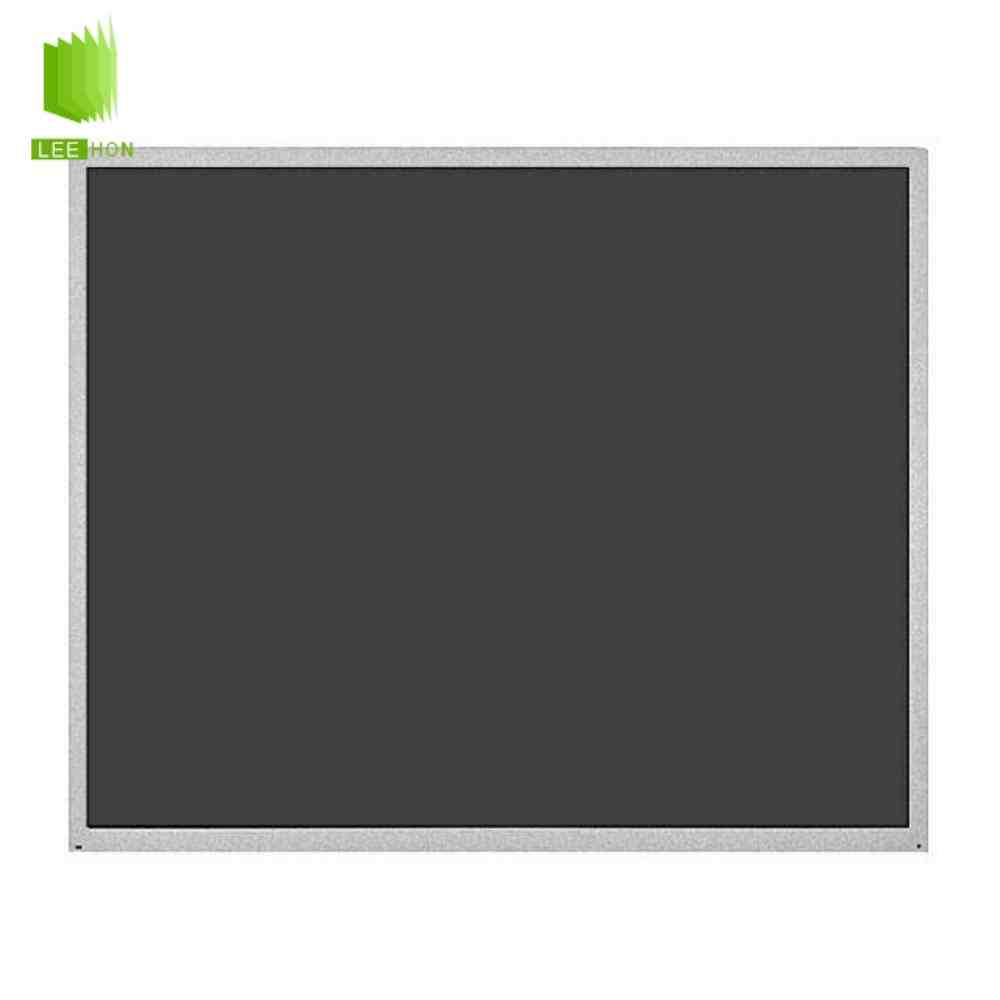

| 17寸LCD友达液晶屏票模组M170ETN01.1信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | M170ETN01.1 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 17.0寸 | |
| 工作温度 | 0 ~ 50 °C | |
| 结构详情 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素间距 | 0.264×0.264 mm [96PPI] | |
| 显示尺寸 | 337.92(W)×270.336(H) mm | |
| 外观尺寸 | 358.5(W)×296.5(H) mm | |
| 外观厚度 | 7.7/10.8 (Typ./Max.) mm | |
| 重量 | 1.27Kgs (Typ.) | |
| 光学详情 | 亮度 | 250 cd/m² (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 响应速度 | 3.8/1.2 (Typ.)(Tr/Td) ms | |
| 颜色数量 | 16.7M (8-bit) | |
| 电子详情 | 刷新频率 | 75Hz |
| 功率总耗 | 8.1W (Typ.) | |
| 信号详情 | 输入电压 | 5.0V (Typ.) |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 输入电压 | 24.8±1.8V | |
| 寿命 | 30K (Min.) 小时 | |
P170ETN01.0常见FQA
Q1：P170ETN01.0为什么适合老款工控设备更换？
它采用17英寸、1280×1024和5:4显示比例，这类规格在传统工控机、检测仪器和设备监控终端中比较常见。对于原软件界面已经按照SXGA分辨率设计的设备，保持原分辨率通常比直接更换成16:9宽屏更容易适配。
Q2：P170ETN01.0的30Pin LVDS可以直接接普通驱动板吗？
不能只看30Pin连接器。P170ETN01.0采用双通道8bit LVDS，液晶供电典型值为5V，规格书给出了完整的Odd/Even双通道LVDS线序，因此驱动板需要同时支持1280×1024、双通道LVDS及对应Pin定义。
Q3：P170ETN01.0自带LED背光驱动吗？
不带。规格书明确说明模组没有集成背光驱动，背光采用4串×9颗LED结构，典型灯串电压约24.8V、典型电流45mA/串，因此单独点屏或维修替换时还需要匹配相应的恒流LED驱动方案。
Q4：P170ETN01.0适合宽温或长期固定画面的工业设备吗？
需要根据使用环境判断。其规格书给出的工作温度为0℃至50℃、存储温度为-20℃至60℃，并不属于典型的-20℃/-30℃起步宽温工业屏；同时规格书提示不建议长时间持续显示完全相同的固定图案，因此用于长期静态监控界面时，应通过界面轮换、屏保等方式降低残影风险。
