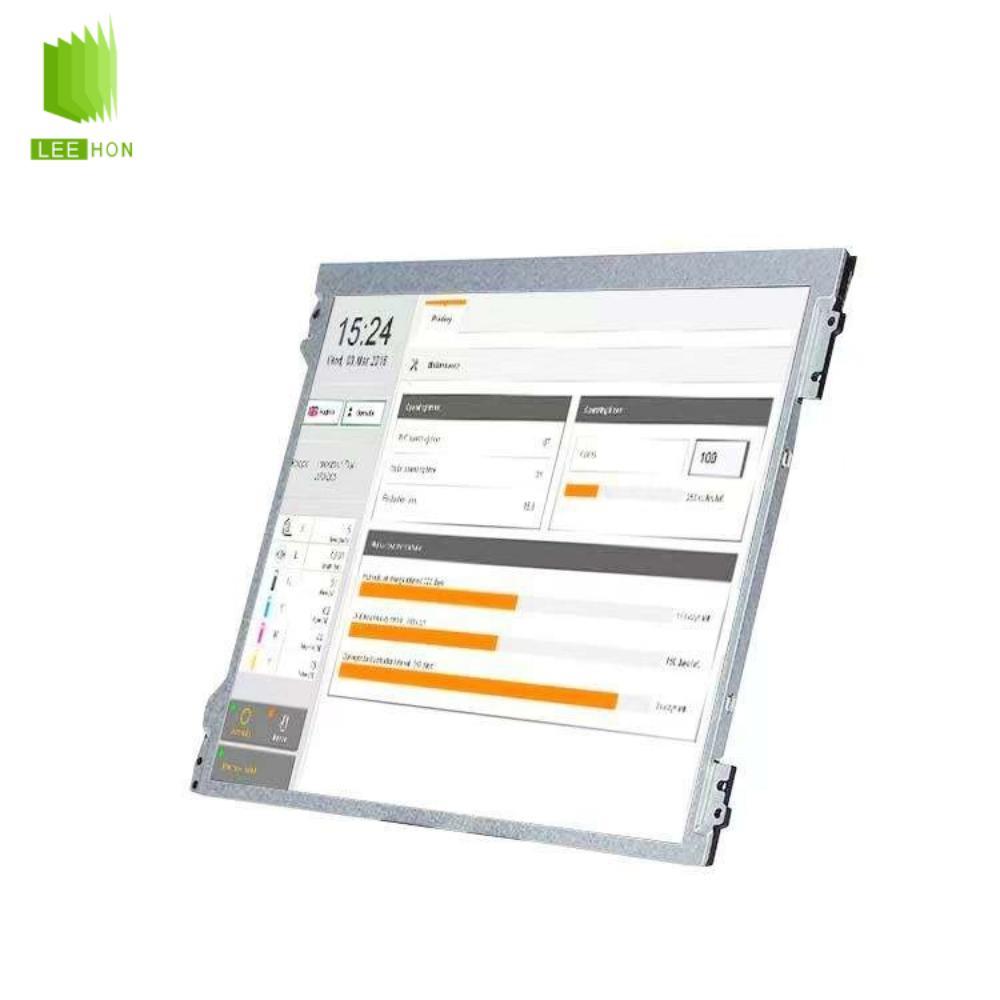

AV121X0M-N10工业液晶屏介绍
AV121X0M-N10是京东方推出的一款12.1英寸工业液晶屏，由代理商立煌科技供货。采用1024×768 XGA分辨率、4:3显示比例和ADS宽视角技术，亮度约600cd/㎡、对比度1000:1，可视角度达到85°/85°/85°/85°。该型号采用30Pin单通道LVDS接口，支持-20～85℃工作温度，适合工业控制、仪器仪表、车载终端及高环境光显示设备。
| 京东方液晶屏12.1寸LCD工业显示器屏幕规格参数 | |
| 面板品牌 | 京东方 (BOE) |
| 面板型号 | AV121X0M-N10 |
| 面板尺寸 | 12.1英寸 |
| 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 像素数量 | 1024(RGB)×768, XGA, 4:3 |
| 像素布局 | RGB垂直条状 |
| 显示区域 | 245.76(H)×184.32(V) mm |
| 外观尺寸 | 265.5(H)×206.3(V)×13.5(D) mm |
| 面板重量 | TBD |
| 表面处理 | - |
| 面板亮度 | 600 cd/m² (Min.) |
| 对比度 | 1000:1 (Typ.) (TM) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 工作模式 | ADS，常黑显示，透射式 |
| 视角方向 | 全视角 |
| 反应时间 | 30 (Typ.)(Tr+Td) ms |
| 显示颜色 | 16.2M, 70% NTSC |
| 面板应用 | - |
| 工作频率 | 60Hz |
| 触摸屏 | 无触摸 |
| 功率消耗 | 10.1/11.8W (Typ./Max.) |
| 光源类型 | 8S6P WLED, 30K小时, 无驱动 |
| 信号接口 | LVDS (1 ch, 8-bit) , 30 pins , 0.5 mm , 端子 |
| 驱屏电压 | 3.3/11.5/17.0/-9.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| 工作环境 | 工作温度 -20 ~ 85 °C, 存储温度 -30 ~ 85 °C |
AV121X0M-N10液晶屏相关问题
Q1：AV121X0M-N10的600cd/㎡亮度适合什么环境？
600cd/㎡属于较高亮度规格，相比普通300～400cd/㎡工业屏，在明亮车间、设备机柜及部分高环境光场景下具有更好的画面可读性。
Q2：AV121X0M-N10采用什么接口？
该型号采用30Pin单通道8-bit LVDS接口，刷新率为60Hz。配套驱动板时，需要确认主板支持1024×768输出以及对应LVDS Pin定义。
Q3：AV121X0M-N10是全视角液晶屏吗？
是。该型号采用ADS常黑显示技术，四方向典型可视角度达到85°，比较适合需要侧视或多人同时查看屏幕的工业设备。
Q4：AV121X0M-N10需要另外配置LED背光驱动吗？
需要。该型号采用WLED背光，但没有集成LED Driver，因此设备端需要提供匹配的LED背光驱动电路。公开资料标注背光寿命约30,000小时。
Q5：AV121X0M-N10和EV121X0M-N10有什么区别？
两者都是12.1寸1024×768工业屏，但AV121X0M-N10亮度约600cd/㎡，工作温度可达-20～85℃；EV121X0M-N10常见规格亮度约500cd/㎡。实际替换时仍需核对接口、外形尺寸和背光方案，不能仅凭尺寸与分辨率判断。
