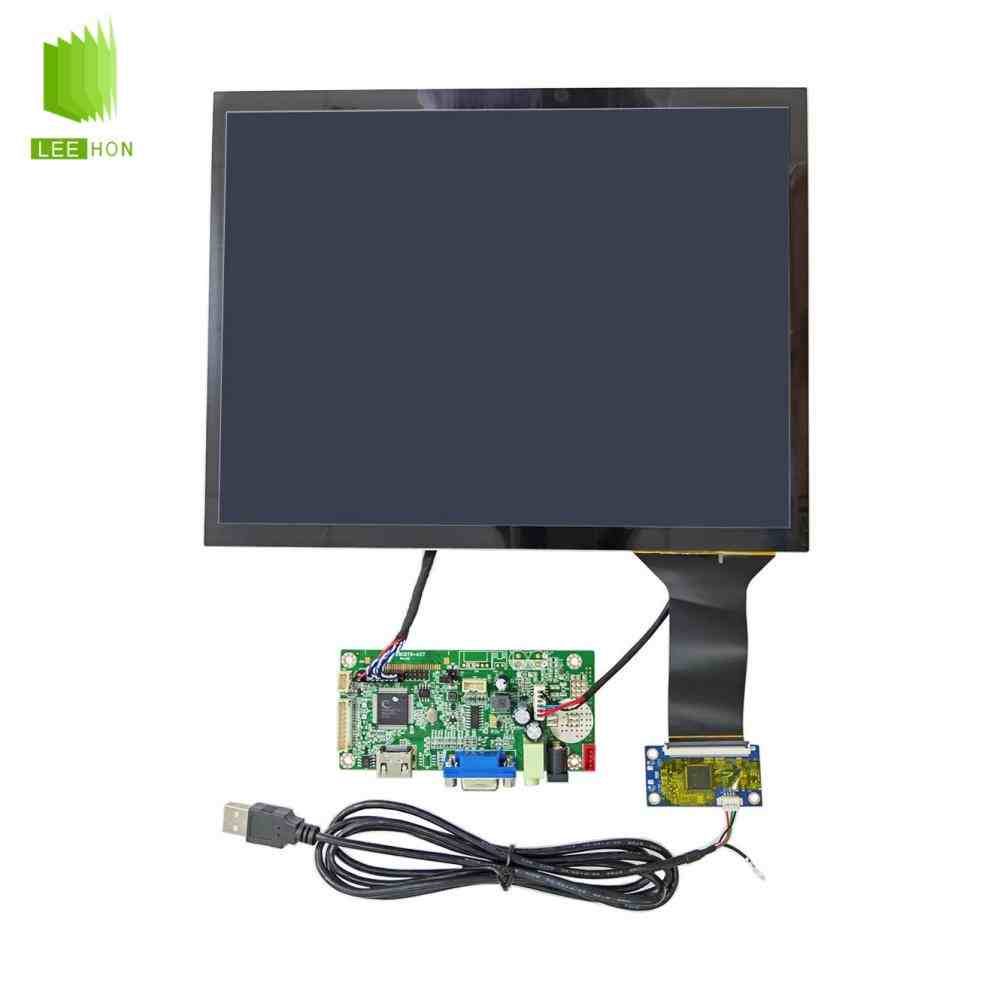

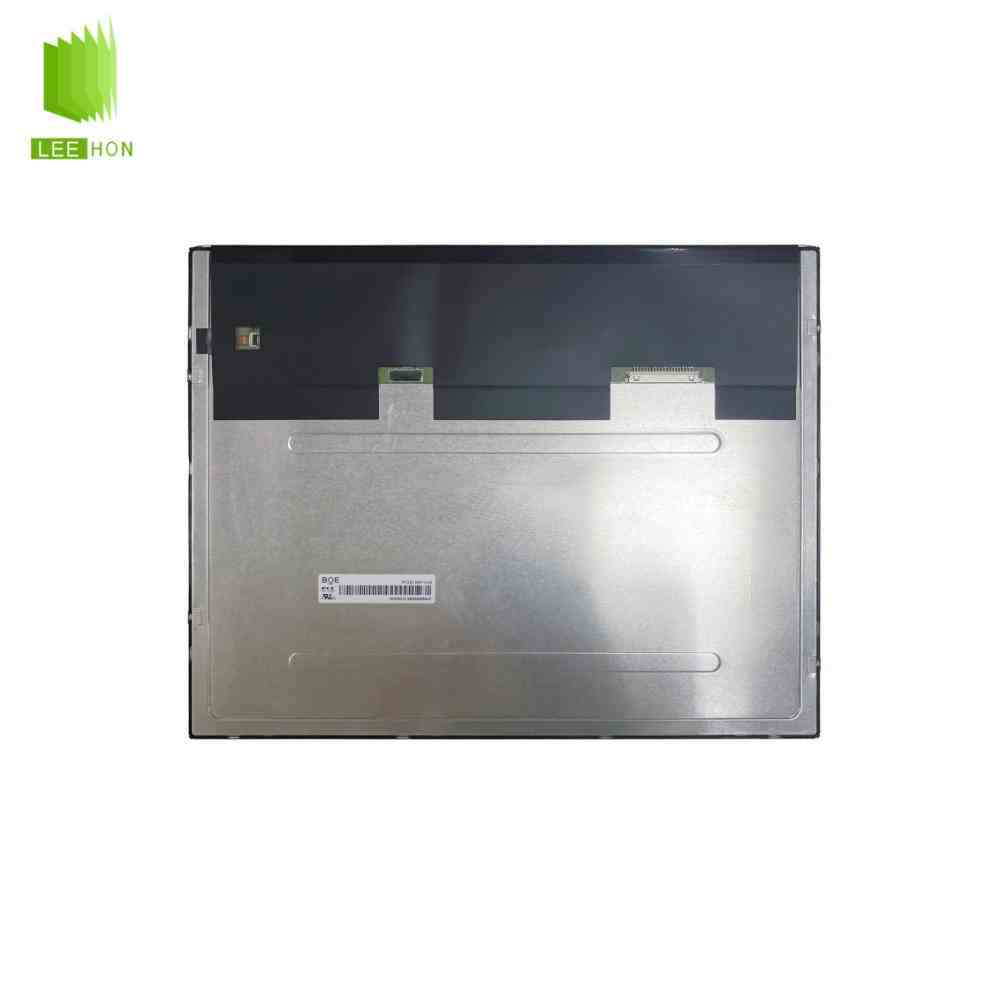

EV121X0M-N10工业液晶屏介绍
EV121X0M-N10是一款12.1英寸工业TFT液晶屏，分辨率为1024×768，采用4:3显示比例，典型亮度500cd/㎡、对比度1200:1，并支持88°/88°/88°/88°全视角。该型号采用20Pin单通道LVDS接口，支持-20～70℃工作温度，适合工业控制、医疗影像、检测设备及仪器仪表等应用。
| 12.1寸LCD京东方液晶屏EV121X0M-N10信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 京东方 |
| 面板型号 | EV121X0M-N10 | |
| 面板尺寸 | 12.1英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 结构详情 | 像素数量 | 1024(RGB)×768, XGA |
| 点间距 | 0.080×0.240 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.240×0.240 mm (H×V) [105PPI] | |
| 显示区域 | 245.76×184.32 mm (H×V) | |
| 可视区域 | 249×187.5 mm (H×V) | |
| 外观尺寸 | 260.5×204 mm (H×V) | |
| 外观厚度 | 6.7/9.2 (Typ./Max.) mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 安装孔位 | Side mounting holes (4-M2) on left, right bezel | |
| 重量 | 520g (Max.) | |
| 表面处理 | - | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 白色色度 | Wx:0.308; Wy:0.327 | |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6778K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 72% | |
| sRGB覆盖率 | 95% | |
| Adobe RGB覆盖 | 74% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 54% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 位置 | 侧入式光源 | |
| 接口类型 | 端子 | |
| 光源驱动 | 含LED驱动 | |
| 接口品牌 | 宏致 | |
| 接口型号 | 91208-01001-H01 | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 10 pins | |
| 接口数量 | 1 pcs | |
| 电压输入 | 11.0/12.0/20.0V (Min./Typ./Max.) | |
| 电流输入 | 800mA (Typ.) | |
| 功耗 | 9.6W (Typ.) | |
| PWM占空比 | 10~100% | |
| PWM输入频率 | Min. 190Hz ~ Typ. 200Hz ~ Max. 210Hz | |
| 信号详情 | 信号系统 | LVDS (1 ch, 8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 0.7A (Typ.) | |
| 功耗 | 2.31/2.5W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 巨铖 | |
| 接口型号 | PM.CON.13076B2001 | |
| 接口脚间距 | 1.25 mm | |
| 接口脚数 | 20 pins | |
| 接口数量 | 1 pcs | |
EV121X0M-N10京东方液晶屏相关问题
Q1：EV121X0M-N10的显示效果怎么样？
该型号采用ADS显示模式，分辨率为1024×768，典型对比度1200:1，并具备四方向88°宽视角，比较适合多人查看或安装角度受限的工业设备。
Q2：EV121X0M-N10采用什么接口？
EV121X0M-N10采用20Pin单通道8-bit LVDS接口，逻辑供电典型值为3.3V。匹配主板时需要同时确认LVDS Pin定义和接口位置。
Q3：EV121X0M-N10适合高亮工业设备吗？
其典型亮度达到500cd/㎡，相比普通250～350cd/㎡工业屏具有更好的环境光适应能力，适合车间、仪器及较明亮的室内设备使用。
Q4：EV121X0M-N10需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，配套时主要确认背光供电及PWM调光控制是否匹配。
Q5：EV121X0M-N10可以替换其他12.1寸1024×768液晶屏吗？
有一定替换基础，但不能直接按尺寸判断。需要进一步核对20Pin LVDS接口、3.3V供电、外形尺寸、安装位置以及背光控制方式是否一致。
