GT080S0M-N11-1QP0是京东方一款8.0英寸工业液晶屏，分辨率为800×600，属于SVGA规格，显示比例为4:3，常用于工业仪表、便携式检测设备、医疗辅助终端、数据采集设备、嵌入式工控终端、小型HMI和老款工业设备维修替换。
这款屏的重点在于8寸4:3比例、800×600分辨率、RGB/TTL接口、50Pin连接、WLED背光和小尺寸工控设备适配性。它不是LVDS屏，也不是eDP屏或MIPI屏，替换时要重点确认接口线序、FPC方向、背光驱动、结构尺寸、触摸屏是否外配和原设备主板输出是否匹配。
| 8寸京东方液晶屏模组GT080S0M-N11-1QP0信息表 | ||
| 类别 | 项目 | 参数 |
| 应用详情 | 品牌 | 京东方 |
| 型号名称 | GT080S0M-N11-1QP0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 8.0寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |

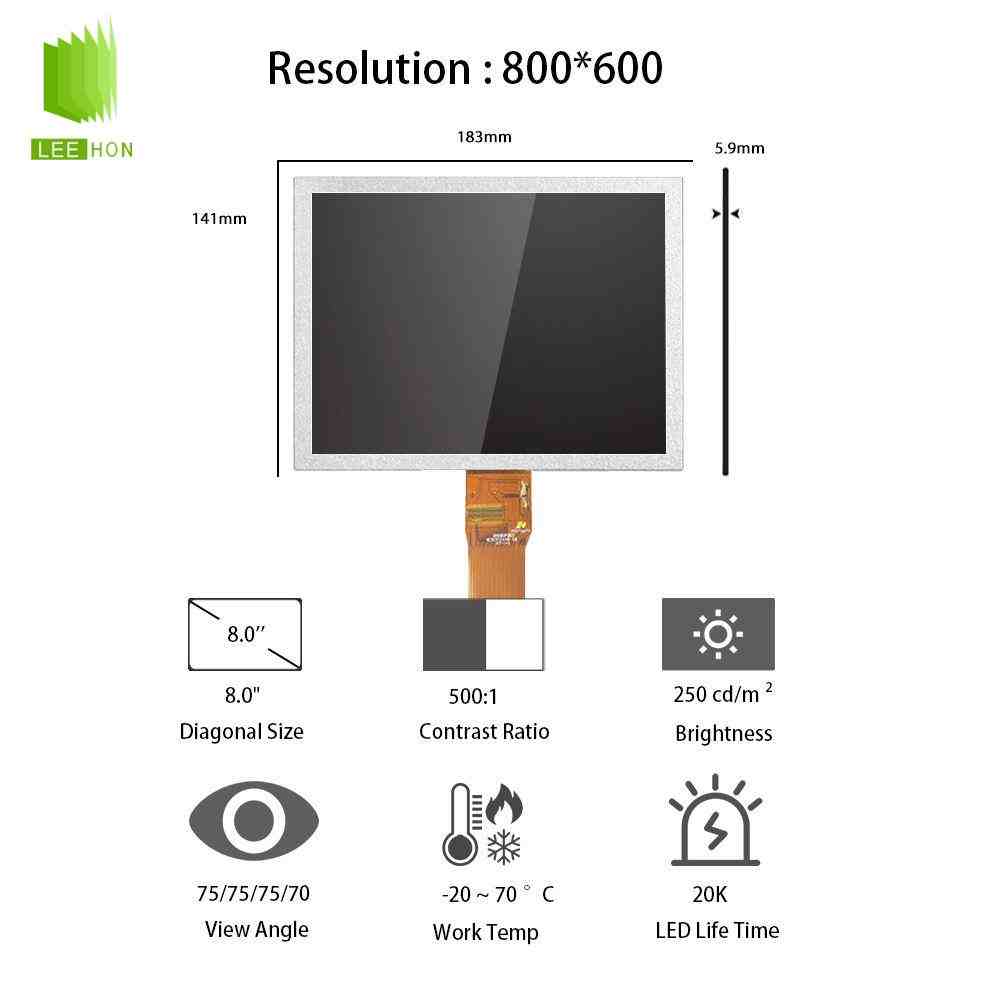

| 结构详情 | 分辨率 | 800(RGB)×600, SVGA |
| 像素配置 | RGB垂直条状 | |

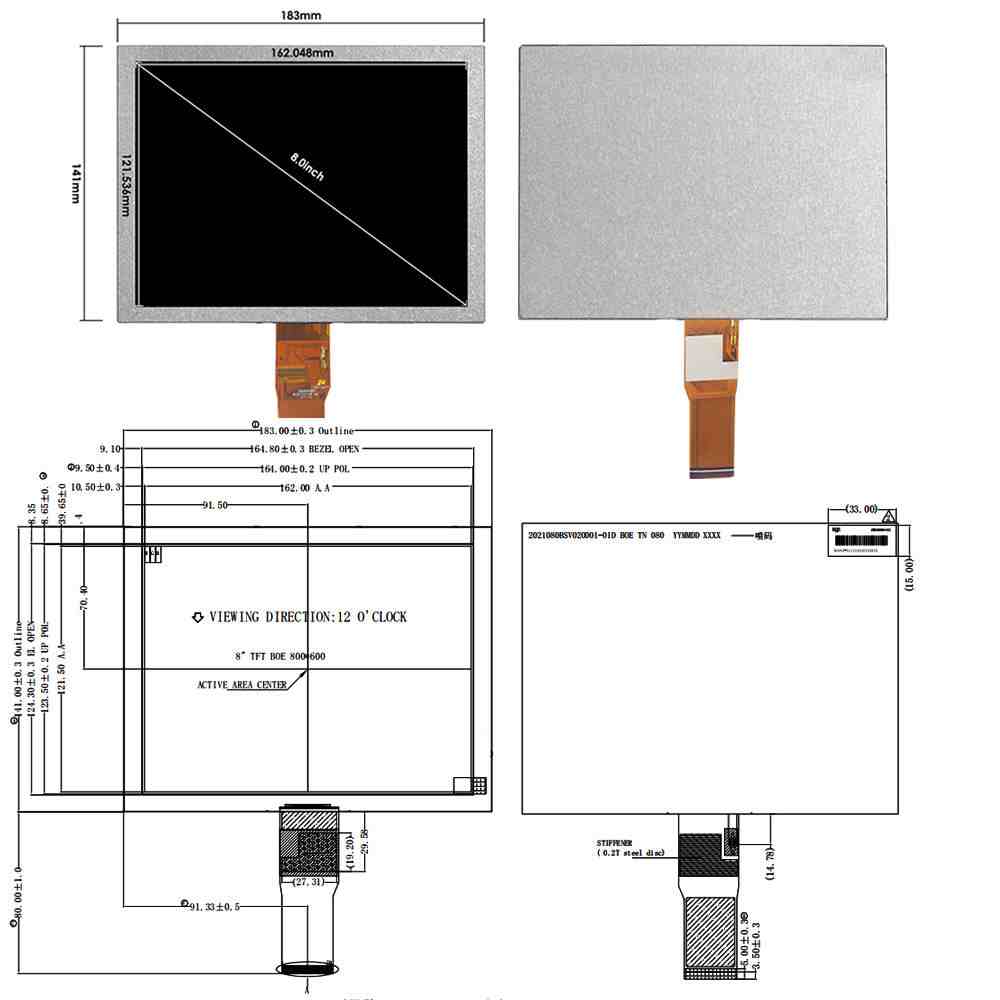

| 显示尺寸 | 162(W)×121.5(H) mm | |
| 外观尺寸 | 183(W)×141(H) mm | |
| 外观厚度 | 5.6±0.3 mm | |
| 宽高比(W:H) | 4:03 | |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 250 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳视向 | 12 o'clock | |
| 响应速度 | 20 (Typ.)(Tr+Td) ms | |
| 可视角度 | 75/75/75/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 信号详情 | 输入电流 | 120/30.5/0.5/4.21mA (Typ.)(IDD/AIDD/IGH/IGL) |
| 输入电压 | 3.3/10/21/-7.78V (Typ.)(VDD/AVDD/VGH/VGL) | |
| 信号接口 | Parallel RGB (1 ch, 6/8-bit) | |
| 接口类型 | FPC | |
| 发光详情 | 光源类型 | WLED |
| 光源数量 | 4S5P | |
| 光源位置 | 侧入式光源 | |
| 输入电压 | 10.8/12.0/12.8V (Min./Typ./Max.) | |
| 输入电流 | 100mA | |
GT080S0M-N11-1QP0工业液晶屏关键QA问答
Q1：GT080S0M-N11-1QP0适合哪些设备使用？
GT080S0M-N11-1QP0适合工业仪表、便携式检测仪、数据采集终端、医疗辅助设备、小型工业HMI、嵌入式工控设备和8寸显示终端。它的800×600分辨率适合参数设置、菜单操作、报警状态、简单曲线和设备运行画面。
Q2：GT080S0M-N11-1QP0的核心参数有哪些？
GT080S0M-N11-1QP0常见参数包括8.0英寸、800×600分辨率、4:3显示比例、250cd/㎡左右亮度、500:1左右对比度、TN显示模式、RGB/TTL接口、50Pin连接、WLED背光和无触摸裸屏版本。不同渠道对部分参数可能存在差异，实际应以规格书和实物标签为准。
Q3：GT080S0M-N11-1QP0是什么接口？能替换LVDS屏吗？
#京东方液晶屏#GT080S0M-N11-1QP0通常采用RGB/TTL接口，不是LVDS屏，也不是eDP屏或MIPI屏。它不能直接替换LVDS接口的8寸液晶屏。即使尺寸和分辨率同为8寸800×600，只要接口类型、FPC线序、供电方式或背光控制不同，就可能出现黑屏、花屏、偏色、有图无背光或无法正常点亮的问题。
Q4：GT080S0M-N11-1QP0适合户外或强光环境吗？
GT080S0M-N11-1QP0常见亮度约250cd/㎡，更适合室内工业设备、仪器仪表、控制面板和普通嵌入式终端。它不建议直接作为阳光直射户外高亮屏使用。如果设备用于强光车间、户外柜机或车载强光环境，建议评估更高亮度的8寸工业液晶屏，或配合AG/AR盖板、遮光结构和全贴合方案。
Q5：GT080S0M-N11-1QP0替换时最容易忽略什么？
GT080S0M-N11-1QP0替换时最容易忽略的是RGB/TTL 50Pin线序、FPC方向、背光驱动和结构厚度。很多8寸800×600屏外观看起来接近，但可能存在TTL、LVDS、MIPI等不同接口，也可能存在亮度、连接器位置、触摸结构和背光驱动方式差异。维修项目建议提供原屏标签、FPC照片、背光线照片、主板接口照片、触摸结构和整机型号后再确认替代方案，不能只按“8寸SVGA屏”直接采购。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
