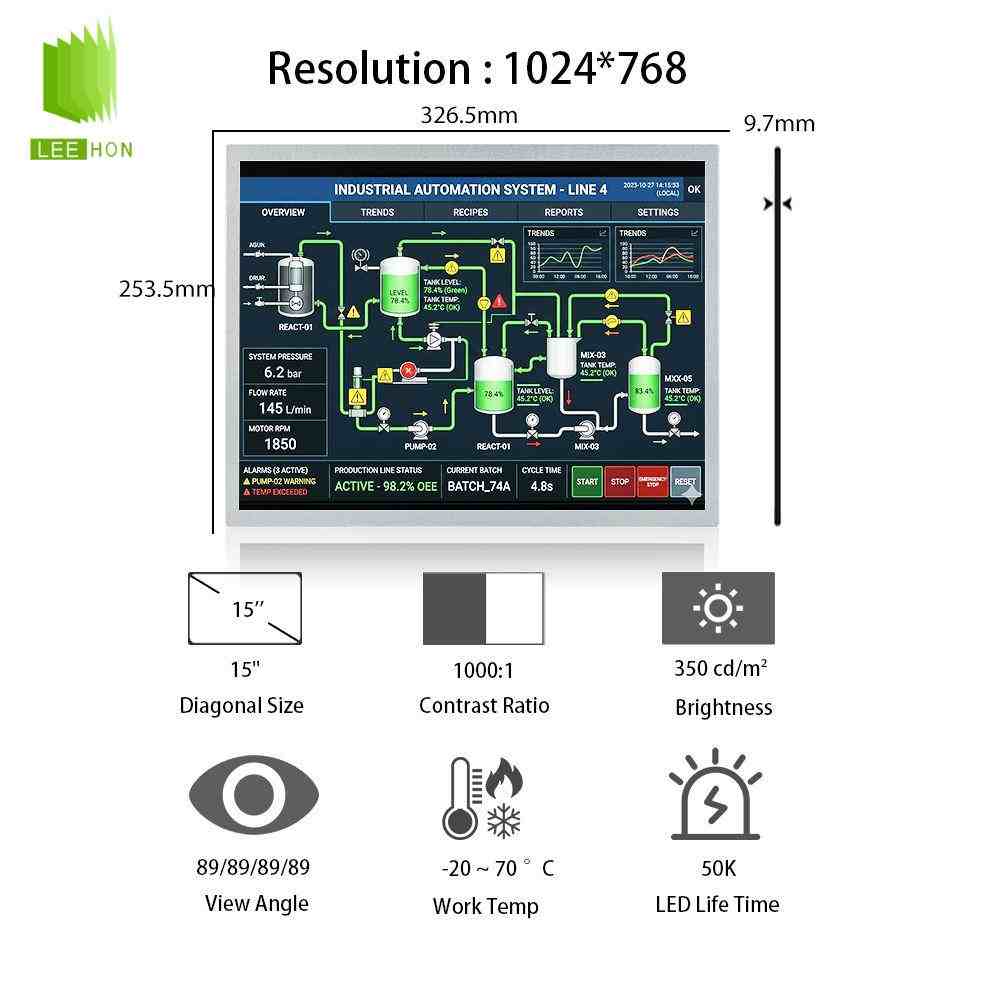

DV150X0M-N11是一款京东方BOE 15.0英寸工控液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、工控一体机、机柜显示器、检测设备、工业电脑、自动化控制面板和传统工控设备替换项目。公开资料显示，该型号常见亮度为350cd/㎡，典型对比度为1000:1，可视角为89/89/89/89，接口为LVDS，工作温度范围为-20℃至70℃。
这款屏的核心优势是15寸4:3传统工控比例、IPS宽视角、LVDS接口和较好的工业适配性。它比较适合原系统仍采用1024×768界面的设备升级或维修替换，但不建议直接当作户外强光高亮屏使用。选型时要重点确认完整型号、LVDS 20Pin线序、3.3V供电、背光接口、触摸是否外配以及与DV150X0M-N10、DV150X0M-N12等相近型号的差异。
| 京东方液晶模组DV150X0M-N11应用特征 | ||||||
| 基本信息 | 制造商 | 型号 | 类型 | 别名 | ||
| - | 京东方 | DV150X0M-N11 | a-Si TFT-LCD, 液晶模组 | - | ||
| 应用环境 | RoHS | 工作温度 | 存储温度 | 抗振性能 | ||
| - | - | -20 ~ 70 °C | -20 ~ 70 °C | - | ||
| 应用产品 | 工业显示 | |||||
| 京东方液晶模组DV150X0M-N11结构特征 | ||||||
| 结构概况 | 对角尺寸 | 重量 | 表面防护 | 表面处理 | ||
| - | 15.0英寸 | 930g | - | 雾面 (Haze 25%)，Hard coating (3H) | ||
| 像素特征 | 像素数量 | 像素排列 | 点间距(H×V) | 像素间距(H×V) | ||
| - | 1024(RGB)×768, XGA | RGB垂直条状 | 0.099×0.297 mm | 0.297×0.297 mm [85PPI] | ||

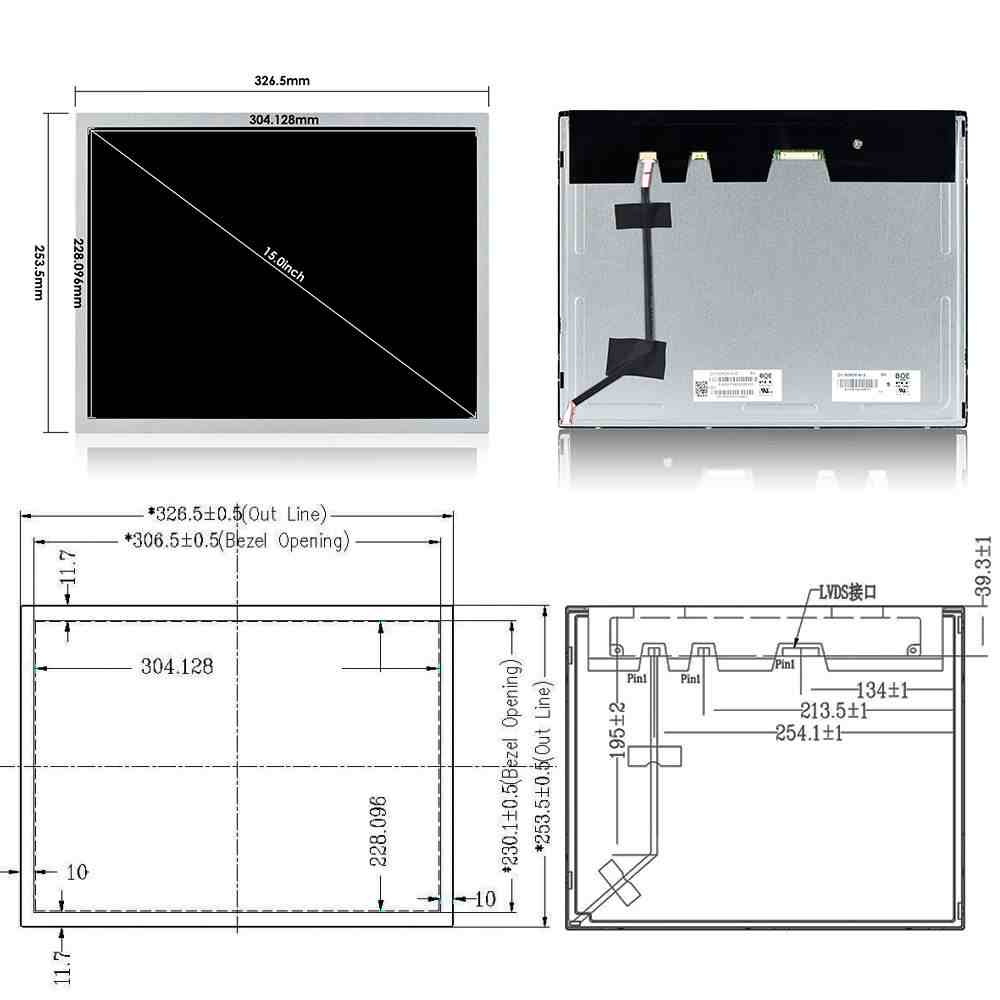

| 结构尺寸 | 显示区域(H×V) | 开口区域(H×V) | 外观尺寸(H×V) | 外观厚度 | ||
| - | 304.128×228.096 mm | 306.5×230.1 mm | 326.5×253.5 mm | 9.7/10.0 (Typ./Max.) mm | ||
| 外观特征 | 物理形状 | 宽高比(H:V) | 风景肖像 | 外观样式 | ||
| - | 平面矩形 | 4:03 | 风景 / 肖像模式 | - | ||
| 安装孔位 | Side mounting holes (4-M3) on left, right bezel | |||||
| 京东方液晶模组DV150X0M-N11光学特征 | ||||||
| 基本信息 | 显示亮度 | 显示模式 | 对比度 | |||
| - | 350 cd/m² (Typ.) | ADS，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |||
| 推荐视向 | 可视角度 (左/右/上/下) | 响应时间 | - | |||
| 全视角 | 89/89/89/89 (Typ.)(CR≥10) | 30 (Typ.)(Tr+Td) ms | - | |||
| 色彩性能 | 色温 | 支持颜色 | 白色坐标 | |||
| - | 6485K | 262K (6-bit) | Wx:0.313; Wy:0.329 | |||
| 1931色域 | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 | |||
| - | 74% | 95% | 73% | |||
| DCI-P3覆盖率 | Rec.2020覆盖率 | 低蓝光护眼 | - | |||
| 77% | 55% | - | - | |||
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |||||
| 京东方液晶模组DV150X0M-N11电子特征 | ||||||
| 帧频率 | 60Hz | |||||
| 翻转扫描 | No | |||||
| 功率总耗 | 8.72/10.1W (Typ./Max.) | |||||
| 京东方液晶模组DV150X0M-N11光源特征 | ||||||
| 光源特征 | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
| - | WLED | 侧入式光源(底部) | 50K (Min.) | 12S4P | 4串 | - |
| WLED电气 | 输入电压 | 输入电流 | 功率消耗 | - | - | - |
| - | 36±3.6V | 55mA (Typ.) | 7.92/8.71W (Typ./Max.) | - | - | - |
| 接口特征 | WLED驱动状态 | 物理类型 | 接口位置 | - | - | - |
| - | 含LED驱动 | 端子 | - | - | - | - |
| 接口详情 | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| - | 瀚荃 | CI4205M1HR0-NH | 1 pcs | 5 pins | 1.25 mm | - |
| WLED驱动电气 | 输入电压 | 输入电流 | 功率消耗 | - | - | - |
| - | 10.8/12.0/12.6V (Min./Typ./Max.) | 550/600/700mA (Min./Typ./Max.) | - | - | - | - |
| 亮度调节 | 调光模式 | 调光区块 | PWM输入频率 | PWM占空比 | - | - |
| - | - | - | Min. 120Hz ~ ~ Max. 20KHz | 5~100% | - | - |
| 京东方液晶模组DV150X0M-N11信号特征 | ||||||
| 信号电气 | 输入电压 | 输入电流 | 功率消耗 | |||
| - | 3.3V (Typ.) | 410/740mA (Typ./Max.) | 0.8/1.3W (Typ./Max.) | |||
| 接口特征 | 信号类型 | 物理类型 | 接口位置 | |||
| - | LVDS (1 ch, 8-bit) | 端子 | - | |||
| 接口详情 | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| - | 信盛精工 | MSB240420HEA | 1 pcs | 20 pins | 1.25 mm | - |
DV150X0M-N11工控液晶屏关键问答
Q1：DV150X0M-N11是什么品牌的工控液晶屏？
DV150X0M-N11是京东方液晶屏BOE的一款15.0英寸TFT-LCD液晶模组，不是友达AUO型号。公开资料中该型号被标注为BOE品牌、15英寸、1024×768分辨率、工业和数字标牌类应用屏。
Q2：DV150X0M-N11适合哪些设备使用？
DV150X0M-N11适合工业HMI、PLC控制面板、机柜显示器、检测设备、工控一体机、工业电脑、自动化设备、医疗辅助终端和传统4:3工控系统。它的15寸XGA规格对老款工业软件界面比较友好，适合不想大改UI和结构开孔的项目。
Q3：DV150X0M-N11的核心参数有哪些？
DV150X0M-N11常见核心参数包括：15.0英寸、1024×768分辨率、4:3显示比例、350cd/㎡典型亮度、1000:1典型对比度、89/89/89/89可视角、IPS显示技术、LVDS接口、3.3V典型输入电压、WLED背光、工作温度-20℃至70℃。
Q4：DV150X0M-N11是宽视角屏吗？
DV150X0M-N11属于宽视角类15寸工控液晶屏。公开资料显示其可视角为89/89/89/89，LCD技术标注为IPS，相比普通TN类15寸屏，更适合多人查看、设备斜装、机柜门板安装和工业现场侧视操作。
Q5：DV150X0M-N11亮度适合户外吗？
DV150X0M-N11常见亮度为350cd/㎡，更适合室内工业现场、设备机台、控制柜、检测仪器和普通工控终端。若设备用于阳光直射、户外柜机、强反光车间或半户外自助终端，建议评估更高亮度型号，或者配合AG防眩、AR减反、全贴合和遮光结构。
Q6：DV150X0M-N11是什么接口？
DV150X0M-N11采用LVDS接口，常见资料标注为LVDS 1通道8bit、20Pin连接。它不是eDP屏，也不是MIPI屏。维修替换时要重点核对LVDS线序、屏线方向、供电脚、地线脚、主板输出格式和连接器位置，不能只凭“15寸1024×768”直接替换。
Q7：DV150X0M-N11供电和背光需要注意什么？
DV150X0M-N11屏体输入电压常见为3.3V，背光为WLED。点屏时要把屏体逻辑供电、背光供电、背光使能和PWM调光分开确认。若供电或背光控制脚不匹配，可能出现黑屏、有图无背光、亮度不可调、低亮度闪烁或休眠唤醒异常。
Q8：DV150X0M-N11默认带触摸屏吗？

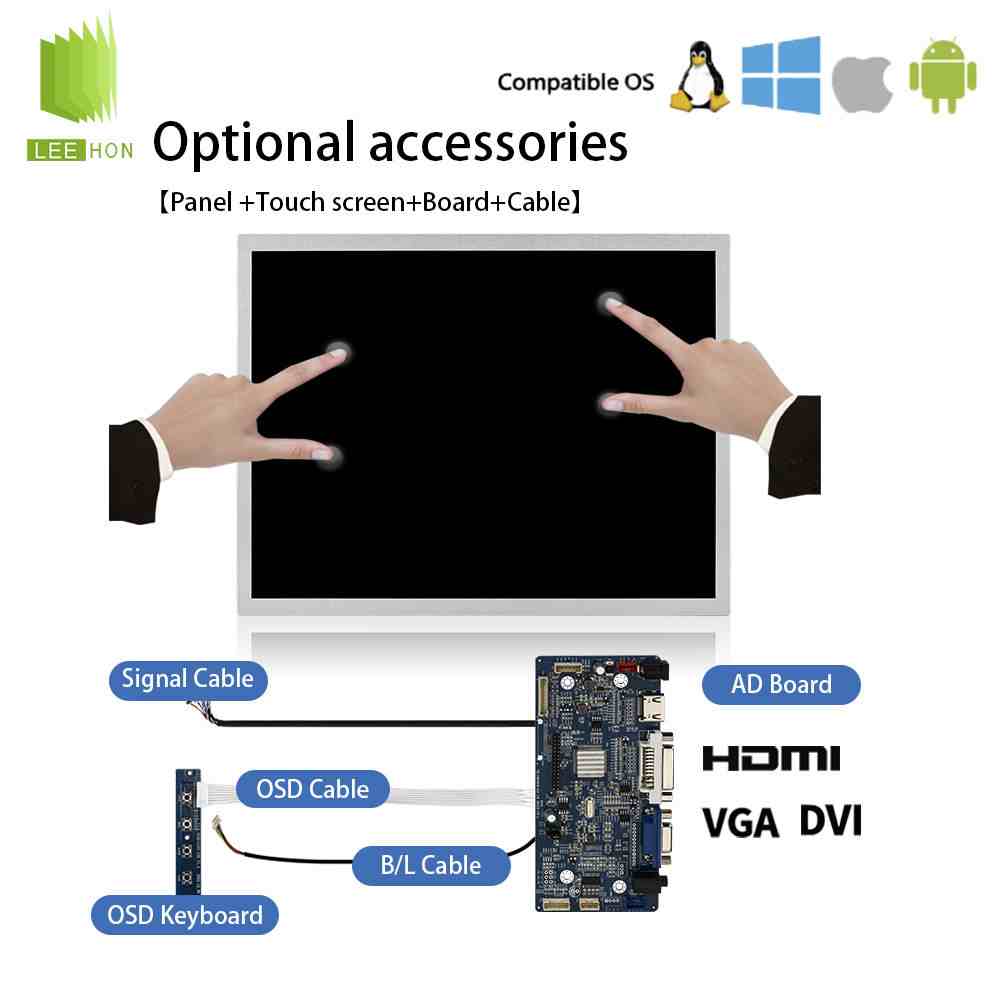

DV150X0M-N11本体通常是LCD液晶模组，不默认带触摸屏。公开资料也有without touch screen的描述。若设备需要触摸操作，需要另外匹配电阻触摸屏、电容触摸屏、钢化盖板或全贴合方案。维修老设备时，还要确认原触摸屏是贴合在LCD上，还是独立安装在前框上。
Q9：采购DV150X0M-N11前要确认哪些信息？
采购DV150X0M-N11前，建议确认原屏完整型号、背面标签、LVDS 20Pin线序、3.3V屏体供电、背光接口、屏线方向、安装尺寸、是否带触摸、整机型号和实际使用环境。如果是替换项目，还要注意DV150X0M-N11与DV150X0M-N10、DV150X0M-N12等相近型号在接口、厚度、驱动方式和供货状态上的差异。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
