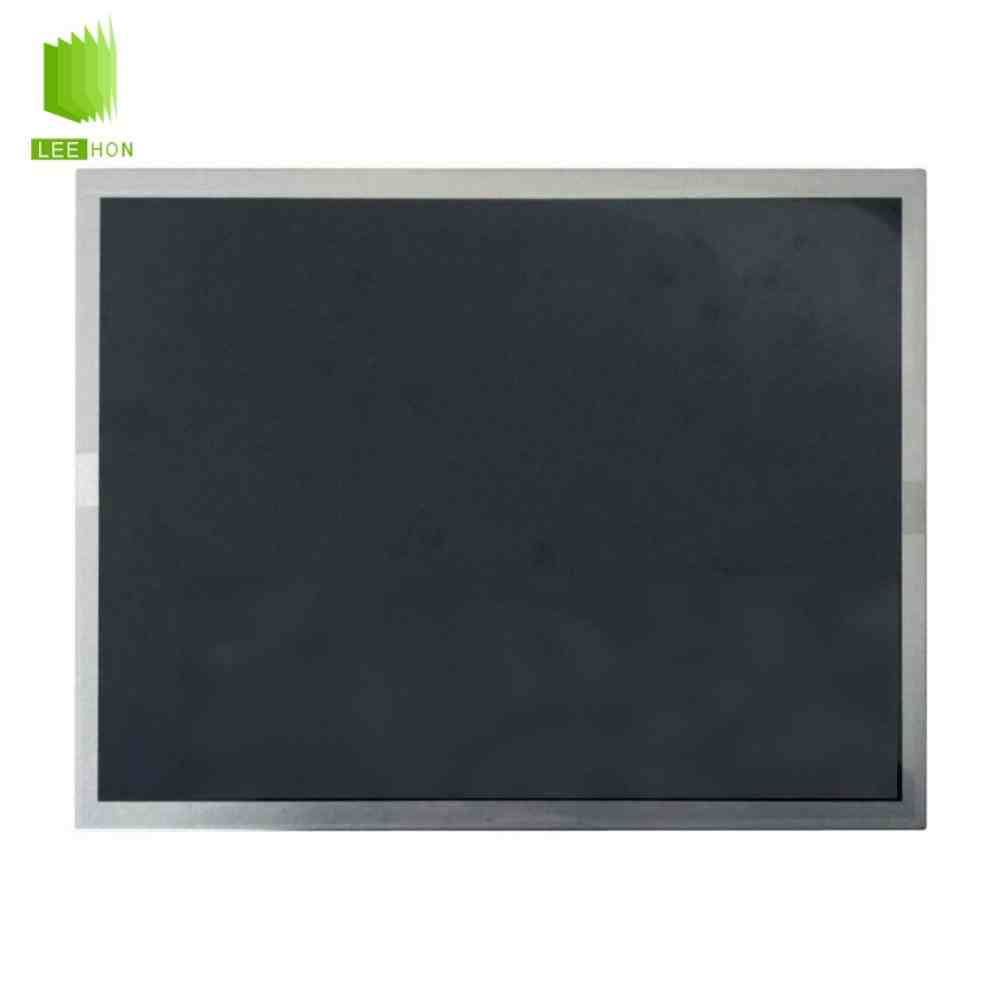

HM150X01-N01是京东方（BOE）推出的一款15英寸工业液晶屏，采用1024×768 XGA分辨率、4:3显示比例、20Pin单通道LVDS接口和WLED背光。该屏典型亮度为350cd/㎡、对比度约700:1，工作温度为-20℃至70℃，并带有LED背光驱动，适合医疗仪器、检测设备、工业控制及传统4:3显示终端。用于具体医疗设备时，还需结合整机法规、可靠性和显示要求进行验证。
| 15寸LCD京东方液晶屏模组HM150X01-N01信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 京东方 |
| 型号名称 | HM150X01-N01 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 15.0寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 结构详情 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 显示尺寸 | 304.128(W)×228.096(H) mm | |
| 外观尺寸 | 326.5(W)×253.5(H) mm | |
| 外观厚度 | 7.22/10 (Typ./Max.) mm | |
| 重量 | 850g (Typ.) | |
| 光学详情 | 亮度 | 350 (Typ.) cd/m² |
| 对比度 | 700:1 (Typ.) (透射) | |
| 响应速度 | 8 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 8.4/10.0W (Typ./Max.) | |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 接口脚数 | 20 pins | |
| 发光详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 输入电压（灯管） | 27.9±1.8V | |
| 输入电流（灯管） | 180mA (Typ.) | |
| 亮度调节 | PWM占空比 5~100% | |
| 含LED驱动 | 是 | |
HM150X01-N01常见FQA
Q1：HM150X01-N01为什么适合医疗仪器和检测设备？
该屏采用15英寸、1024×768分辨率和4:3显示比例，适合显示检测数据、参数表格、波形及设备操作菜单。对于原本采用XGA界面设计的医疗仪器，替换时也更容易保留原有软件布局。
Q2：HM150X01-N01可以使用普通LVDS驱动板吗？
不能只看LVDS接口。该型号采用20Pin单通道6/8bit LVDS信号，液晶逻辑供电典型值为3.3V。驱动板需要支持1024×768分辨率，并与具体Pin定义和数据格式匹配。
Q3：HM150X01-N01需要另外配置LED恒流板吗？
通常不需要。该屏内部已经集成LED背光驱动，WLED背光寿命标称约50000小时。配套时仍需确认背光供电、使能及亮度控制方式是否与原设备一致。
Q4：HM150X01-N01可以替换其他15英寸XGA医疗液晶屏吗？
不能只根据15英寸和1024×768分辨率判断。HM150X01-N01外形尺寸约326.5×253.5mm，还需要核对20Pin LVDS线序、3.3V供电、背光控制及设备安装结构。对于医疗设备，更换后还应确认亮度、视角和整机显示效果是否满足原设备要求。
