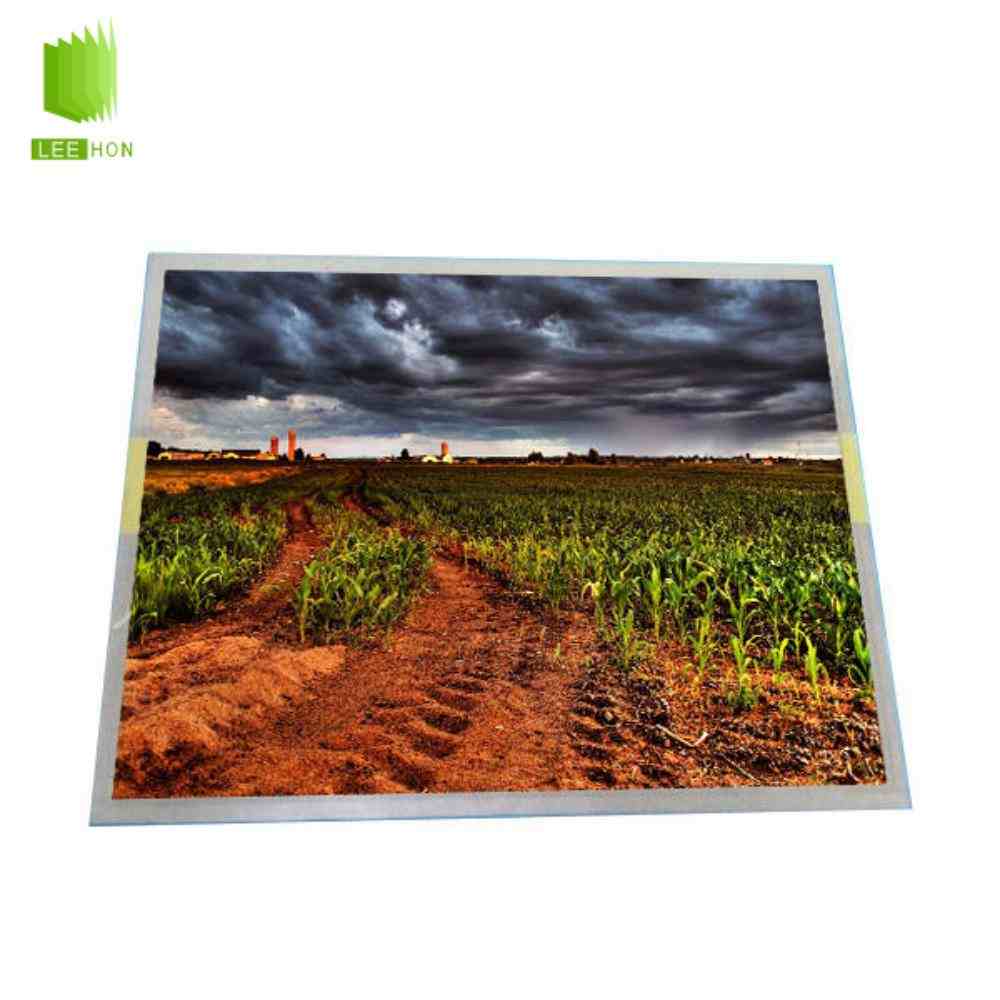

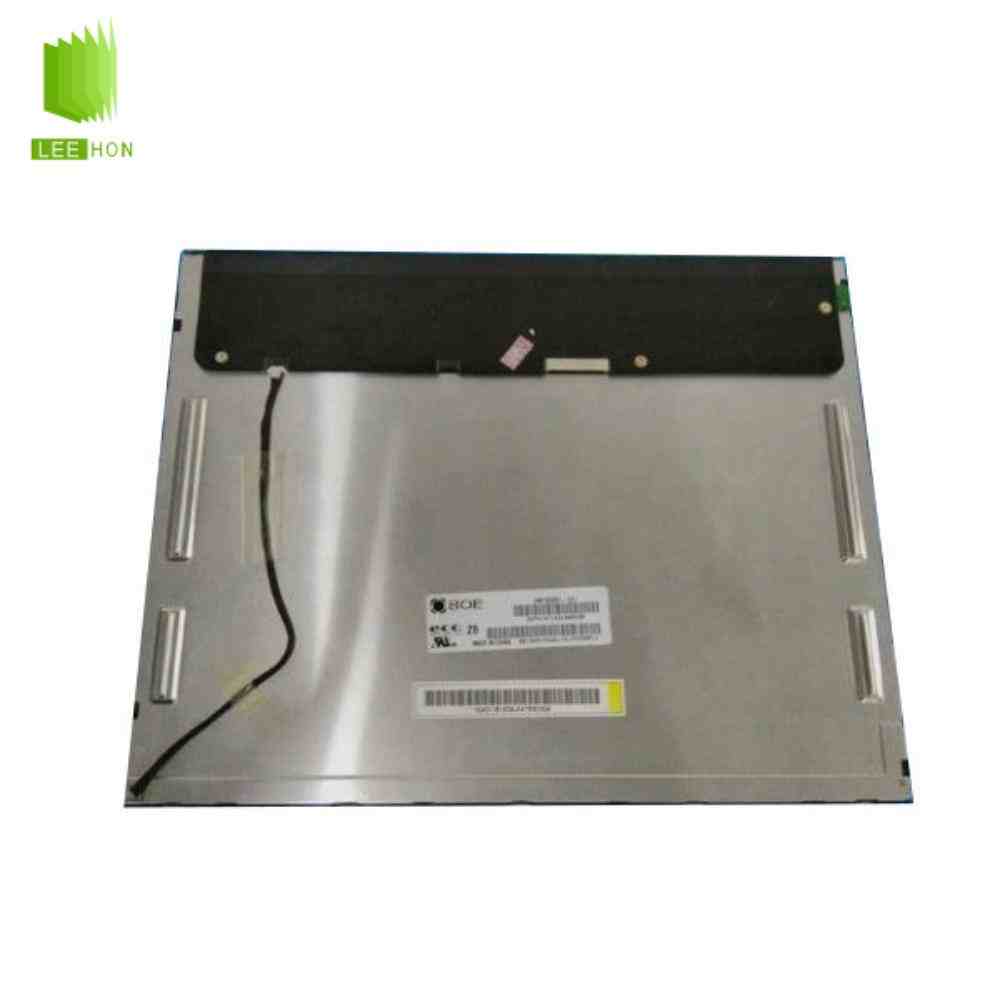

HM150X01-101京东方工业液晶屏介绍
HM150X01-101是京东方推出的一款15英寸工业液晶屏，采用1024×768 XGA分辨率和4:3显示比例，典型亮度300cd/㎡、对比度700:1，配置WLED背光和20Pin单通道LVDS接口。该型号适合工业电脑、控制设备、仪器仪表以及传统4:3显示终端维修使用。
| 15寸LCD京东方液晶屏HM150X01-101信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 京东方 |
| 型号 | HM150X01-101 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 15.0" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | 0 ~ 60 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |
| 显示区域(mm) | 304.128(H) × 228.096(V) | |
| 结构尺寸 | 开口区域(mm) | 307.4(H) × 231.3(V) |
| 外观尺寸(mm) | 326.5(H) × 253.5(V) | |
| 外观厚度(mm) | 11.3/11.9 (Typ./Max.) | |
| 宽高比 | 4:3 (H:V) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.20Kgs (Max.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 300 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 可视角度 | 80/80/70/60 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 响应时间 | 8 (Typ.)(Tr+Td) ms | |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 60% | |
| sRGB覆盖率 | 82% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 8.4/10.0W (Typ./Max.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.60/0.73A (Typ./Max.) | |
| 功率消耗 | 2.0/2.5W (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 接口详情 | 接口类型 | 端子 |
| 品牌 | 广濑电机 | |
| 型号 | DF14H-20P-1.25H | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 光源详情 | 光源类型 | WLED |
| 数量 | 7S4P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | Replaceable | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 含LED驱动 | 含LED驱动 | |
| 灯管电气 | 电压供应 | 20.3/23.8V (Min./Max.) |
| 电流供应 | 60mA (Typ.) | |
| 功率消耗 | 6.01/7.05W (Min./Max.) | |
| 驱动电气 | 电压供应 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 电流供应 | 550/657mA (Typ./Max.) | |
| 功率消耗 | 6.4/7.5W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
HM150X01-101京东方屏相关问题
Q1：HM150X01-101采用什么接口？
该型号采用20Pin单通道8-bit LVDS接口，逻辑供电典型值为3.3V。匹配驱动板或替换屏幕时，需要核对LVDS针脚定义。
Q2：HM150X01-101的300cd/㎡亮度够用吗？
300cd/㎡适合工业电脑、控制柜及普通室内设备使用。如果设备处于强光车间或户外环境，建议考虑400～500cd/㎡以上的高亮型号。
Q3：HM150X01-101需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver集成在液晶模组内部，配套时主要确认背光供电和控制信号是否匹配。
Q4：HM150X01-101能替换其他15寸1024×768工业屏吗？
有一定替换基础，但不能只看15寸和1024×768。还需要核对20Pin LVDS定义、外形尺寸、安装孔位、屏厚以及背光控制方式。
Q5：HM150X01-101和HM150X01-N01是同一款屏吗？
不是完全相同的版本。两者都是15寸1024×768 LVDS屏，但HM150X01-101典型亮度为300cd/㎡，HM150X01-N01为350cd/㎡，具体替换仍应核对电气和结构参数。
