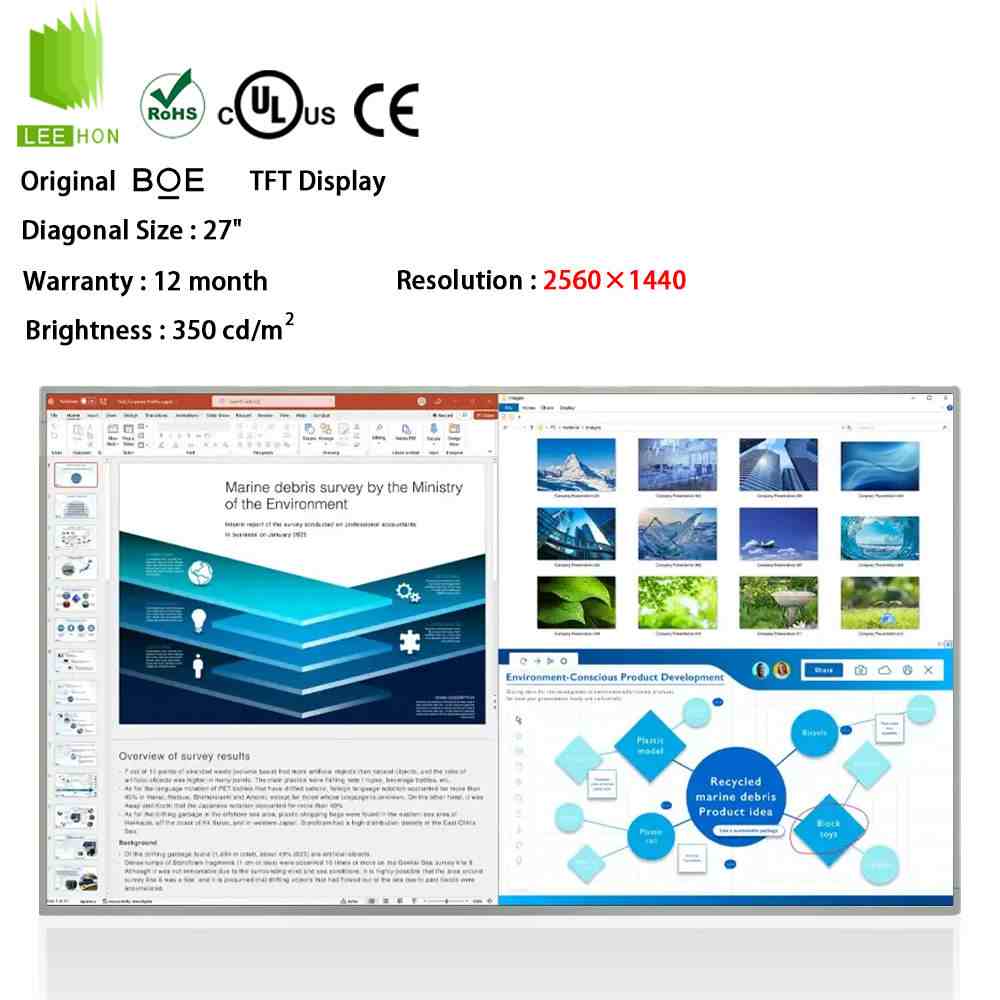

MV270QHM-N30是京东方推出的一款27英寸液晶屏，采用2560×1440 QHD分辨率、16:9显示比例、ADS广视角技术和WLED背光。该屏典型亮度为350cd/㎡、对比度为1000:1，并支持约99% sRGB色域，适合工业监控、图像检测、多窗口控制终端及室内大尺寸设备显示器，可配触摸屏。
| 京东方液晶屏27寸模组MV270QHM-N30信息表 | ||
| 类别 | 项目 | 详细信息 |
| 应用详情 | 品牌 | 京东方 |
| 型号名称 | MV270QHM-N30 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 27.0英寸 | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 备注信息 | 350nit, sRGB 99%, 1000:1, 4-side, ES8.0 | |
| 结构详情 | 分辨率 | 2560(RGB)×1440, Quad-HD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0777×0.2331 mm | |
| 像素间距(W×H) | 0.2331×0.2331 mm [108PPI] | |

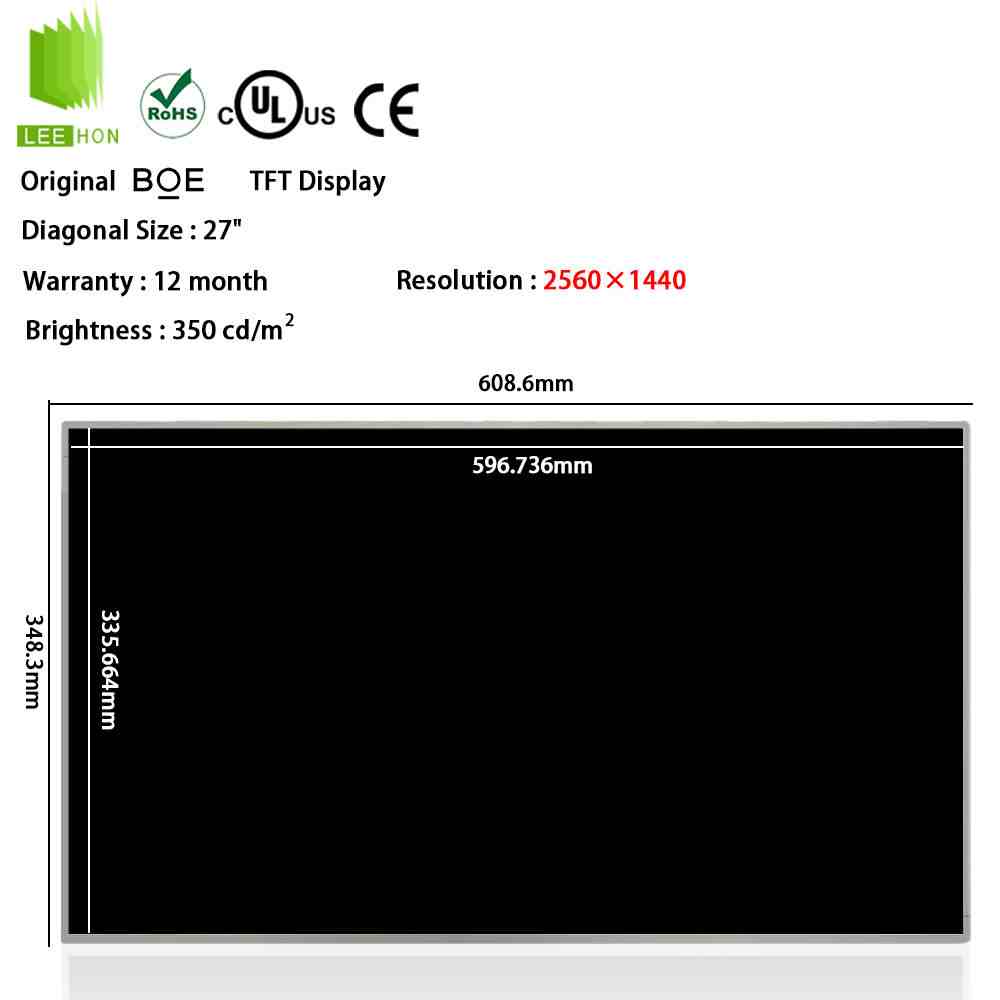

| 显示尺寸 | 596.736(W)×335.664(H) mm | |
| 外观尺寸 | 608.6(W)×348.3(H) mm | |
| 外观厚度 | 8.9/15.3 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 边框样式 | 4边无边框 | |

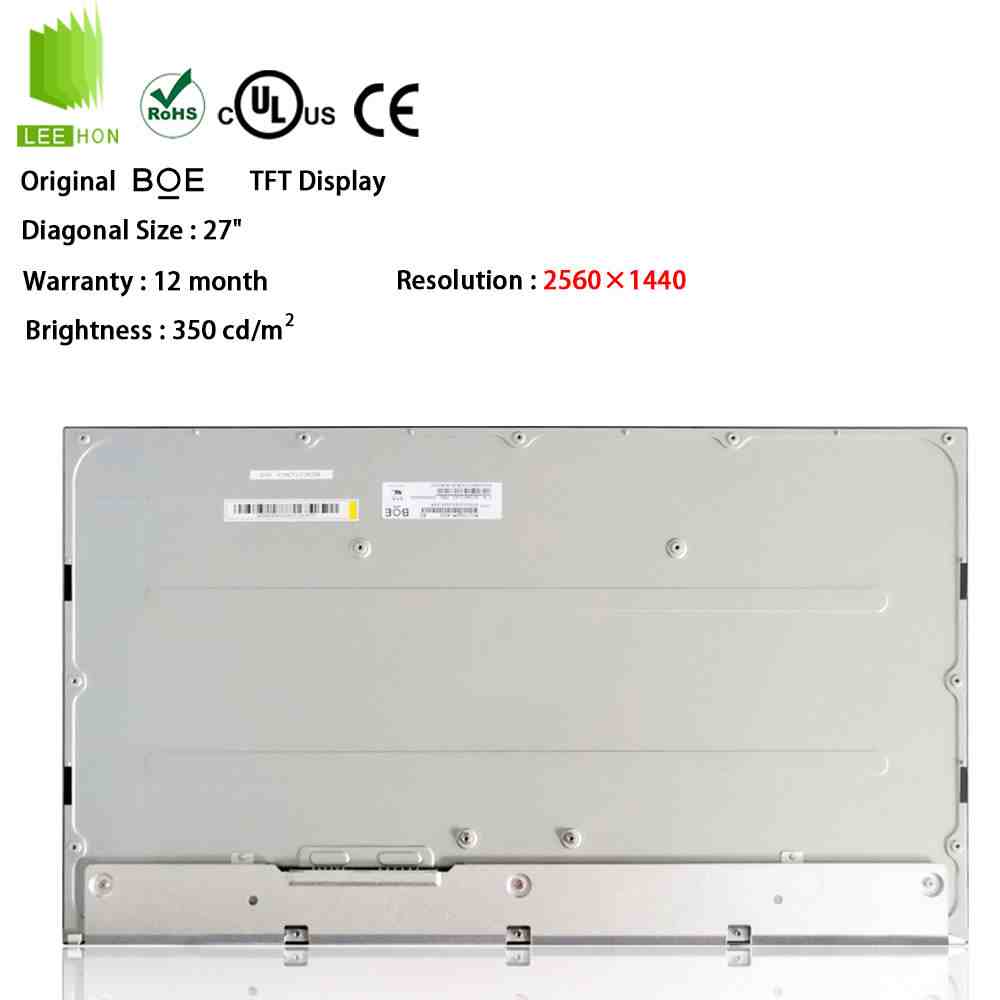

| 安装方式 | Rear mounting holes (16-M3) | |
| 重量 | 2.97Kgs (Typ.) | |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 350 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 14 (Typ.)(G to G) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 色度 | Wx:0.313; Wy:0.329 | |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 80% | |
| sRGB覆盖率 | 100% | |
| Adobe RGB覆盖率 | 80% | |
| DCI-P3覆盖率 | 83% | |
| Rec.2020覆盖率 | 60% | |
| 低蓝光护眼 | 否 | |
| 电子详情 | 刷新频率 | 75Hz |
| 翻转扫描 | No | |
| 功率总耗 | 21.6/25.6W (Typ./Max.) | |
| 信号详情 | 输入电流 | 950/150mA (Typ./Max.)(60Hz) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 4.7/6.3W (Typ./Max.) | |
| 信号接口 | LVDS (4 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 宇宙 | |
| 接口型号 | IS050-C51B-C39-S | |
| 接口脚距 | 0.5 mm | |
| 接口脚数 | 51 pins | |
| 接口数量 | 1 pcs | |
| 接口品牌 | 宇宙 | |
| 接口型号 | IS050-C41B-C39-S | |
| 接口脚距 | 0.5 mm | |
| 接口脚数 | 41 pins | |
| 接口数量 | 1 pcs | |
| 发光详情 | 光源类型 | WLED |
| 数量 | 19S4P | |
| 位置 | 侧入式光源 | |
| 光源形状 | 4串 | |
| 光源寿命 | 30K (Min.) 小时 | |
| 输入电压 | 56.3±3.8V | |
| 输入电流 | 75/80mA (Typ./Max.) | |
| 功率消耗 | 16.9/19.3W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 日压端子 | |
| 接口型号 | BM06B-SHJS-TB(HF) | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 6 pins | |
| 接口数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 光源驱动 | 无 | |
MV270QHM-N30常见问题
Q1：MV270QHM-N30与普通27英寸全高清屏有什么区别？
MV270QHM-N30的分辨率为2560×1440，比1920×1080全高清屏能够显示更多数据、图像细节和操作窗口。原设备若使用全高清主板，更换前需要确认主板是否支持QHD分辨率输出。
Q2：MV270QHM-N30可以使用普通30Pin驱动板吗？
不可以直接使用。该屏采用四通道、8bit LVDS信号和92Pin连接器，液晶供电典型值为5V。驱动板必须支持2560×1440分辨率及对应的多通道LVDS接口，普通30Pin LVDS或eDP驱动板通常无法直接连接。
Q3：MV270QHM-N30需要另外配置背光驱动板吗？
需要。该屏采用WLED背光，但模组未集成通用LED恒流驱动电路。配套时应根据背光电压、电流和灯条连接方式选择恒流板，避免因参数不匹配造成背光闪烁、亮度不足或无法点亮。
Q4：MV270QHM-N30属于宽温工业液晶屏吗？
不属于常见的宽温工业型号。其工作温度为0℃至50℃，存储温度为-20℃至60℃，更适合室内工业监控和温度相对稳定的设备。用于低温户外或高温密闭环境时，应重新评估散热和环境适应性。
