PV156FHM-N20工业液晶屏怎么样

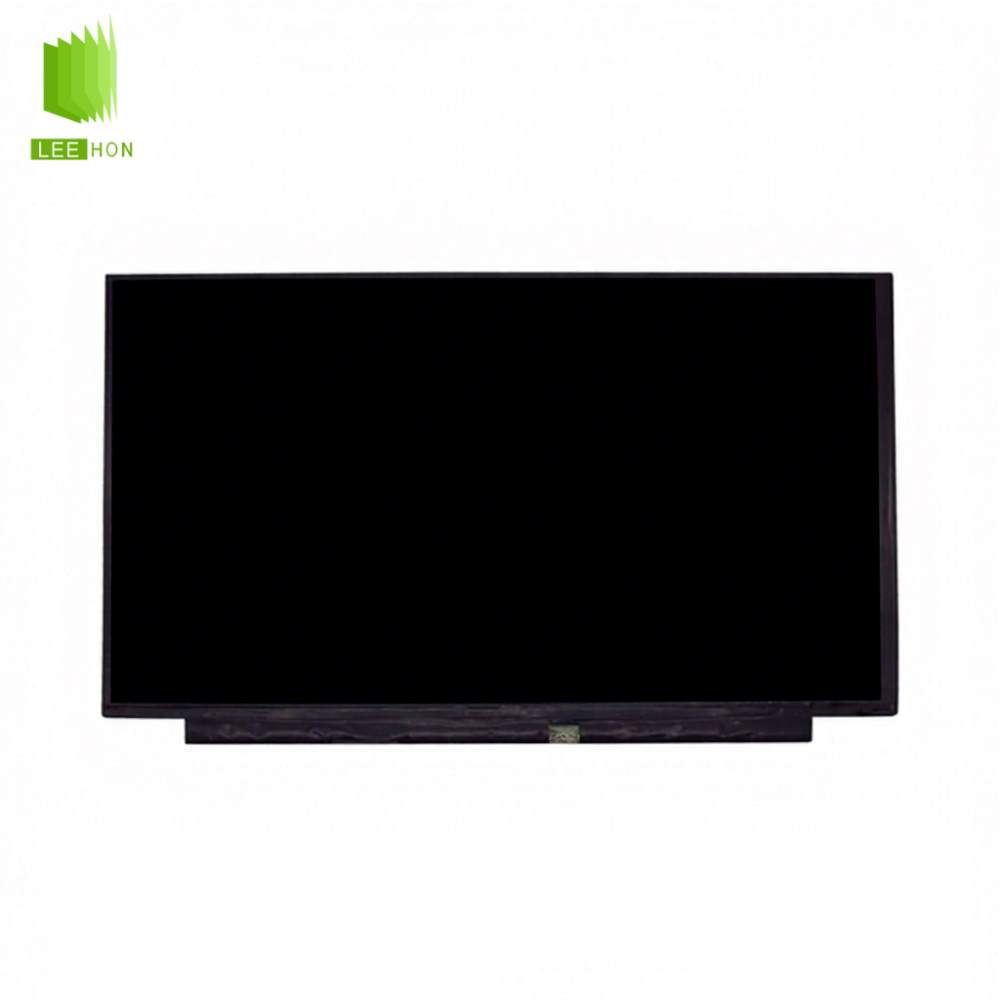

PV156FHM-N20是京东方推出的一款15.6英寸TFT液晶屏，由BOE代理杭州立煌科技供货，采用1920×1080 Full HD分辨率、ADS宽视角技术，典型亮度400cd/㎡、对比度800:1，可视角度达到85°/85°/85°/85°。该型号采用30Pin eDP接口、WLED背光，适合工业终端、嵌入式设备及高分辨率显示应用。
| 15.6英寸PV156FHM-N20液晶面板规格信息表 | |
| 项目 | 规格 |
| 面板品牌 | 京东方 (BOE) |
| 面板型号 | PV156FHM-N20 |
| 面板尺寸 | 15.6英寸 |
| 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 像素数量 | 1920(RGB)×1080, FHD, 16:9 |
| 像素布局 | RGB垂直条状 |
| 显示区域 | 344.16(H)×193.59(V) mm |
| 外观尺寸 | 359.5(H)×223.8(V)×3.2(D) mm |
| 面板重量 | 350g (Max.) |
| 表面处理 | 雾面 |
| 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (TM) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 工作模式 | ADS，常黑显示，透射式 |
| 视角方向 | 全视角 |
| 反应时间 | 30 (Typ.)(Tr+Td) ms |
| 显示颜色 | 262K, 45% NTSC |
| 触摸屏 | 无触摸 |
| 功率消耗 | 6.9W (Max.) |
| 光源类型 | 10S4P WLED, 30K小时, 含LED驱动 |
| 工作频率 | 60Hz |
| 信号接口 | eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子 |
| 驱屏电压 | 3.3V (Typ.) |
| 工作环境 | 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C |
PV156FHM-N20液晶屏相关问题
Q1：PV156FHM-N20采用LVDS还是eDP接口？
该型号采用30Pin、2 Lane eDP接口，并非LVDS。配套主板时需要确认支持1920×1080分辨率及对应eDP信号。
Q2：PV156FHM-N20的400cd/㎡亮度够用吗？
400cd/㎡能够满足多数室内工业设备和普通明亮环境使用。如果设备长期处于户外或阳光直射环境，则建议考虑更高亮度型号。
Q3：PV156FHM-N20是全视角液晶屏吗？
该型号采用ADS Normally Black显示模式，四方向典型可视角度达到85°，比普通TN屏更适合侧视或多人查看。
Q4：PV156FHM-N20需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，背光寿命规格约为30,000小时。
Q5：PV156FHM-N20适合宽温工业设备吗？
不属于典型宽温工业屏。其工作温度为0～50℃，存储温度为-20～60℃。如果设备需要低温启动或高温持续运行，应选择温度范围更宽的工业液晶屏。
