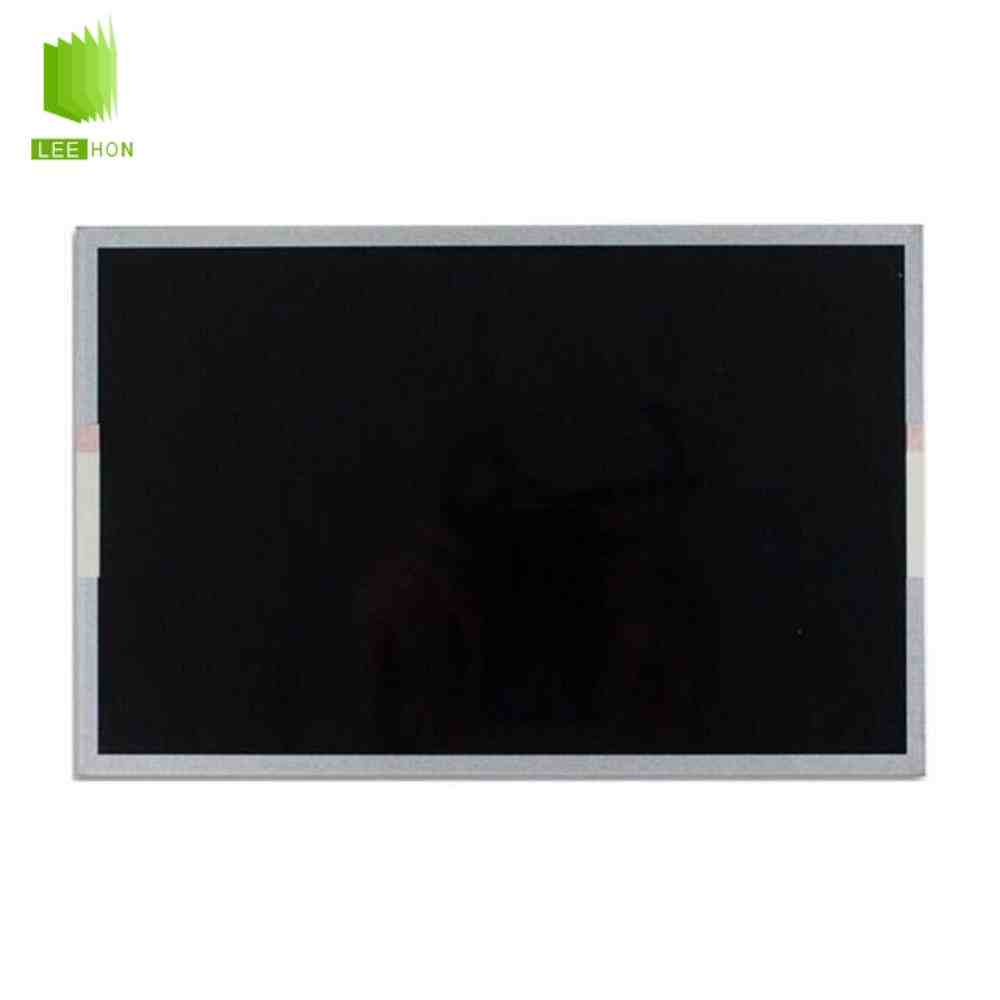

NV101WXM-N51是京东方（BOE）推出的一款10.1英寸平板电脑液晶屏，采用1280×800 WXGA分辨率、16:10显示比例、ADS广视角技术、30Pin eDP接口和WLED背光。该屏典型亮度为250cd/㎡、对比度为800:1，并集成LED背光驱动，主要适用于平板电脑、便携式终端及部分嵌入式显示设备。
| 10.1寸LCD京东方液晶屏模组NV101WXM-N51特征表 | ||
| 类别 | 属性 | 值 |
| 应用特征 | 面板品牌 | 京东方 |
| 面板型号 | NV101WXM-N51 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | BOE070B | |
| 备注信息 | eDP1.3, PSR, 40/50/60Hz | |
| 结构特征 | 面板尺寸 | 10.1英寸 |
| 重量 | 145g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (2H)，抗反射处理 | |
| 像素数量 | 1280(RGB)×800, WXGA | |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.0565×0.1695 | |
| 像素间距 (mm) | 0.1695×0.1695 [149PPI] | |
| 结构尺寸 | 显示区域 (mm) | 216.96(H) × 135.6(V) |
| 可视区域 (mm) | - | |
| 外观尺寸 (mm) | 228.21(H) × 148.86(V) | |
| 外观厚度 (mm) | 2.39/4.59 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 安装方式 | 安装方式 | Without |
| 光学特征 | 面板亮度 | 250 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 85/85/85/85 (Typ.)(CR≥10) | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 视角方向 | 全视角 | |
| 工作模式 | ADS，常黑显示，透射式 | |
| 对比度 | 800 : 1 (Typ.) (透射) | |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色域 | NTSC比值 | 50% |
| sRGB覆盖率 | 70% | |
| Adobe RGB覆盖率 | 52% | |
| DCI-P3覆盖率 | 52% | |
| Rec.2020覆盖率 | 37% | |
| 白场变动 | 白场变动 | 1.25/1.49 (Max.)(5/13 points) |
| 电子特征 | 翻转扫描 | No |
| 工作频率 | 60Hz | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 背光驱动 | 含LED驱动 | |
| 接口类型 | 包含在屏信号接口中 | |
| 电压供应 | 12.0V (Typ.) | |
| 功率消耗 | 1.70/1.78W (Typ./Max.) | |
| 信号特征 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 236/250/279mA (Min./Typ./Max.) | |
| 功率消耗 | 0.83/0.92W (Typ./Max.) | |
NV101WXM-N51常见FQA
Q1：NV101WXM-N51采用什么接口？
NV101WXM-N51采用30Pin、2-Lane eDP接口，典型供电电压为3.3V，标准刷新率为60Hz。它不是LVDS或MIPI接口，更换时需要确认主板输出方式、屏线针数及接口位置。
Q2：NV101WXM-N51本身带触摸屏吗？
不带。NV101WXM-N51标准模组为纯LCD显示屏，没有集成触摸功能。如果用于平板电脑，触摸屏通常作为独立组件安装，需要另外确认触摸玻璃、控制接口和整机结构。
Q3：NV101WXM-N51的显示效果怎么样？
该屏典型亮度为250cd/㎡，对比度为800:1，上下左右典型可视角度均为85°，适合普通室内平板和便携设备使用。但250cd/㎡并不属于高亮规格，在户外或强光环境下可读性会受到影响。
Q4：NV101WXM-N51可以替换其他10.1英寸1280×800液晶屏吗？
不能只根据尺寸和分辨率判断。该屏外形约228.21×148.86×4.59mm，采用30Pin eDP接口，还要核对屏线位置、3.3V供电、安装结构和主板eDP兼容性。采用40Pin LVDS、MIPI或不同eDP定义的10.1英寸屏通常不能直接通用。
