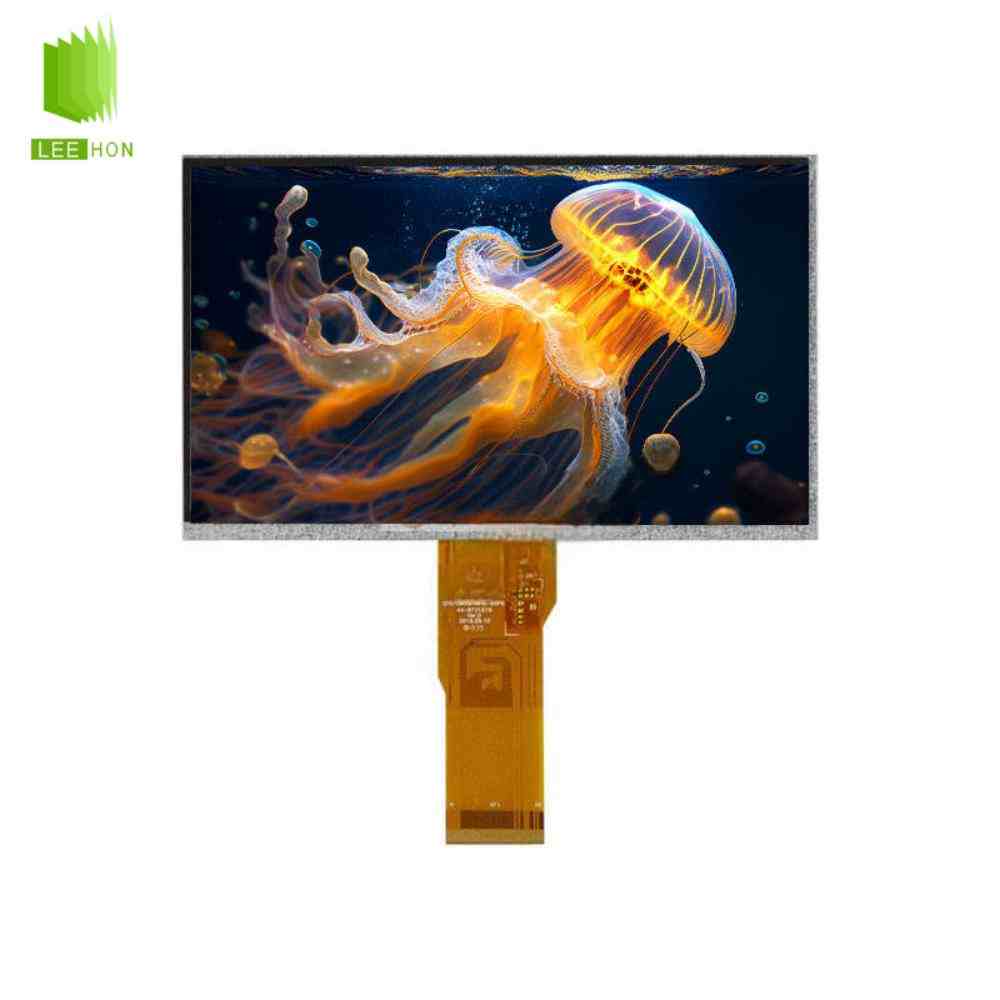

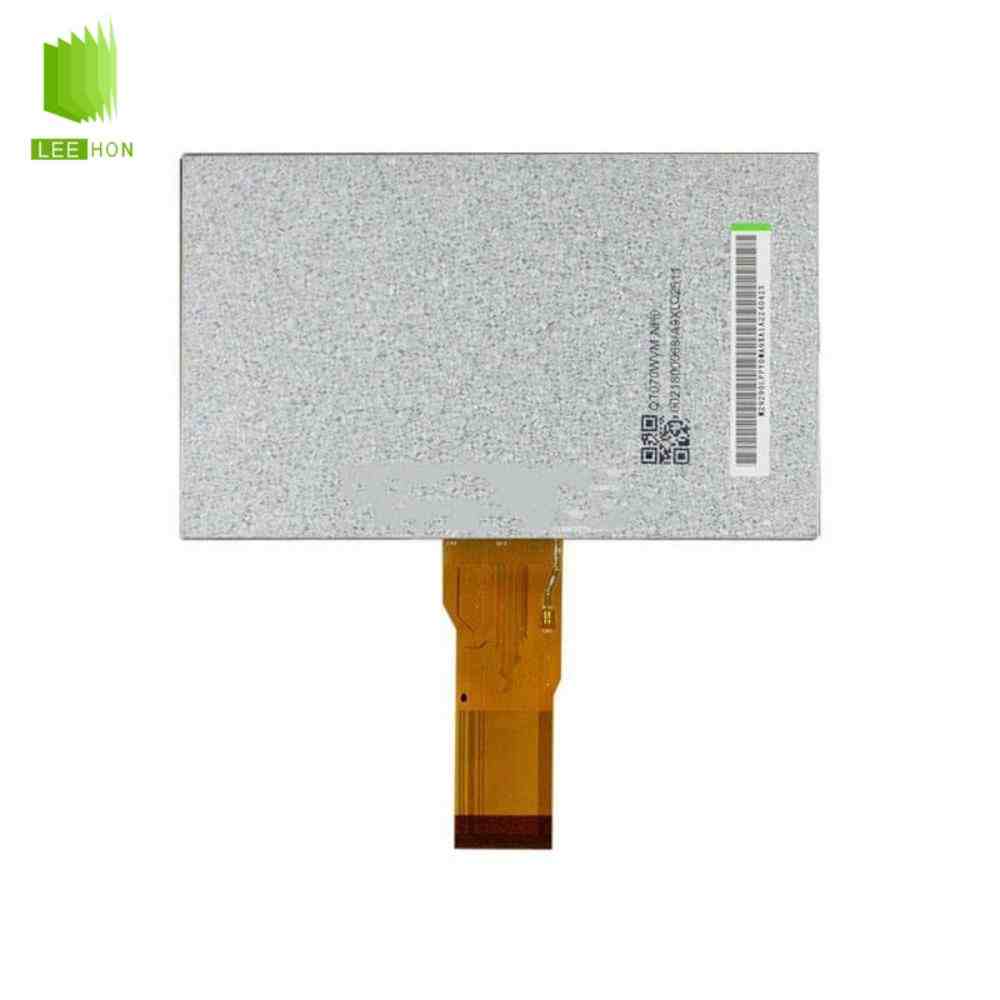

QT070WVM-NH0是京东方（BOE）推出的一款7英寸TFT液晶屏，采用800×480 WVGA分辨率、50Pin并行RGB接口和WLED背光，典型亮度为350cd/㎡、对比度为500:1。其工作温度为-20℃至70℃，标准模组不带触摸，适合仪器仪表、医疗设备、嵌入式控制终端及部分工业显示设备。
| LCD京东方液晶屏模组QT070WVM-NH0信息表 | ||
| 类别 | 项目 | 参数 |
| 应用特征 | 品牌 | 京东方 |
| 型号名称 | QT070WVM-NH0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 结构特征 | 屏幕尺寸 | 7.0寸 |
| 重量 | 160g (Typ.) | |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 分辨率 | 800(RGB)×480, WVGA | |
| 像素配置 | RGB垂直条状 | |
| 显示尺寸(W×H) | 153.84×85.632 mm | |
| 外观尺寸(W×H) | 164.9×100 mm | |
| 外观厚度 | 7.15/7.9 (Typ./Max.) mm | |
| 光学特征 | 亮度(cd/m²) | 350 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 70/70/60/70 (Typ.)(CR≥10) | |
| 颜色数量 | 16.7M (8-bit) | |
| 电子特征 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 驱动IC | 已邦定 EK9716BD4 + EK73002AB2 | |
| 信号特征 | 电压输入 | 3.3/11/16.2/-7V (Typ.)(DVDD/AVDD/VGH/VGL) |
| 接口类型 | FPC | |
| 信号类型 | Parallel RGB (1 ch, 6/8-bit) | |
| 脚数 | 50 pins | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 电压输入 | 9.3/10.2V (Typ./Max.) | |
QT070WVM-NH0常见QA
Q1：QT070WVM-NH0是LVDS接口吗？
不是。QT070WVM-NH0采用50Pin并行RGB接口，可传输RGB数据、DE、HS、VS和时钟信号。普通LVDS或eDP驱动板不能直接连接，主板需要支持800×480分辨率和对应RGB时序。
Q2：QT070WVM-NH0为什么不能只接3.3V就点亮？
该屏接口除了3.3V逻辑电源外，还涉及AVDD、VGH、VGL和VCOM等液晶驱动电压。因此即使主板支持RGB接口，如果没有提供完整的驱动电压和正确上电时序，也可能出现白屏、花屏或无法显示。
Q3：QT070WVM-NH0的LED背光怎么驱动？
其WLED背光典型工作电压约9.3V、典型电流约160mA，背光功耗约1.49W。配套时应使用与灯条参数匹配的恒流驱动方案，不能仅按照普通固定电压随意接线。
Q4：QT070WVM-NH0可以替换其他7英寸800×480液晶屏吗？
有一定替换空间，但不能只看7英寸和800×480分辨率。QT070WVM-NH0外形尺寸约164.9×100×7.15mm，采用50Pin RGB接口，并有独立AVDD、VGH、VGL和VCOM引脚。替换AT070TN系列等7英寸屏时，应重点核对Pin定义、驱动电压、排线位置和背光参数。
