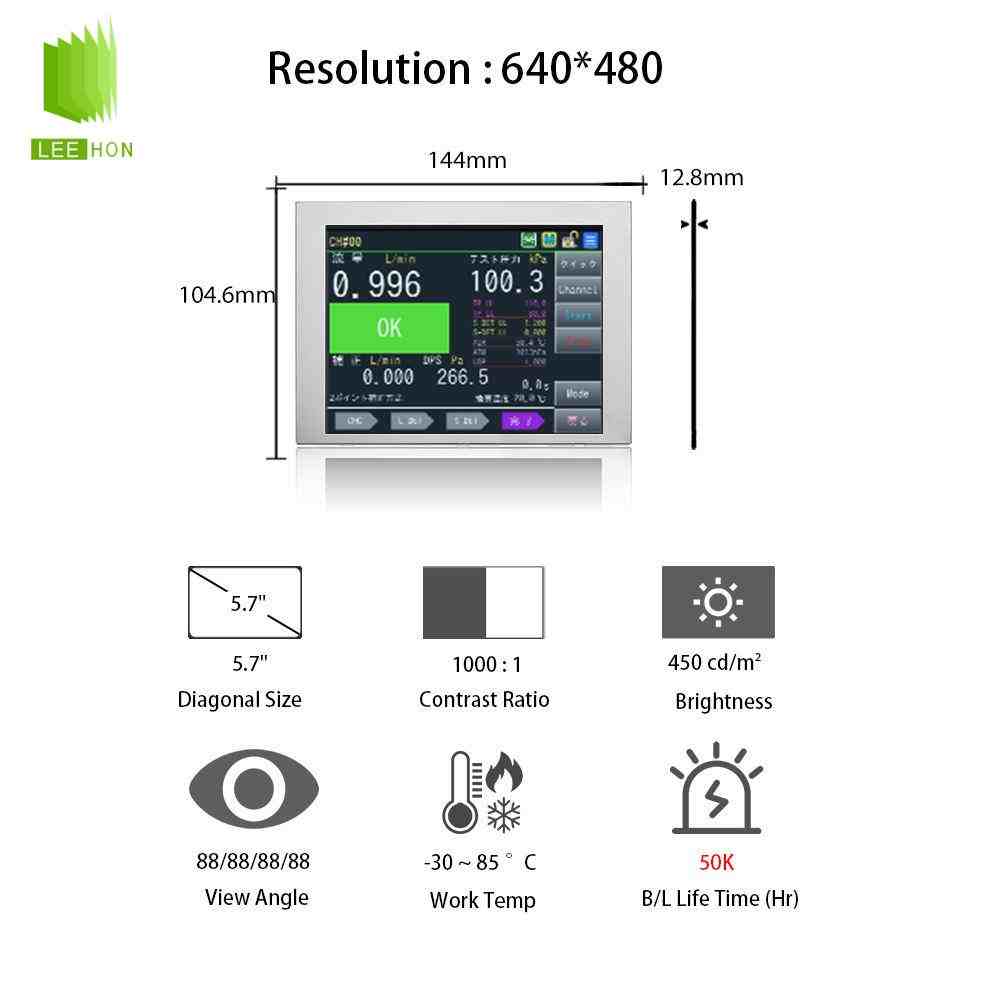

G057VGE-T01是群创 Innolux 的一款5.7英寸工业液晶屏，分辨率为640×480，属于VGA规格，显示比例为4:3，常用于工业PC、HMI、人机界面、仪器仪表、检测设备、嵌入式控制面板等场景。公开资料显示，该型号典型亮度为450cd/㎡，典型对比度为800:1，显示区域为115.2mm×86.4mm，外形尺寸约144mm×104.6mm×12.8mm，采用WLED背光并带LED Driver，接口为33Pin 1ch-TTL/DRGB类型。
这款屏的选型重点不是单纯看“5.7寸、640×480”，而是要核对G057VGE-T01完整型号、33Pin TTL接口、屏线线序、背光驱动、结构厚度、触摸配套和主板输出能力。维修替换项目应优先确认原屏标签和屏线；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
| 5.7寸LCD群创液晶模组G057VGE-T01详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 群创 |
| 型号名称 | G057VGE-T01 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 5.7寸 | |
| 适用于 | 工业 | |
| 最大额定 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 640(RGB)×480, VGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.060×0.180 mm | |
| 像素间距(W×H) | 0.180×0.180 mm [141PPI] | |

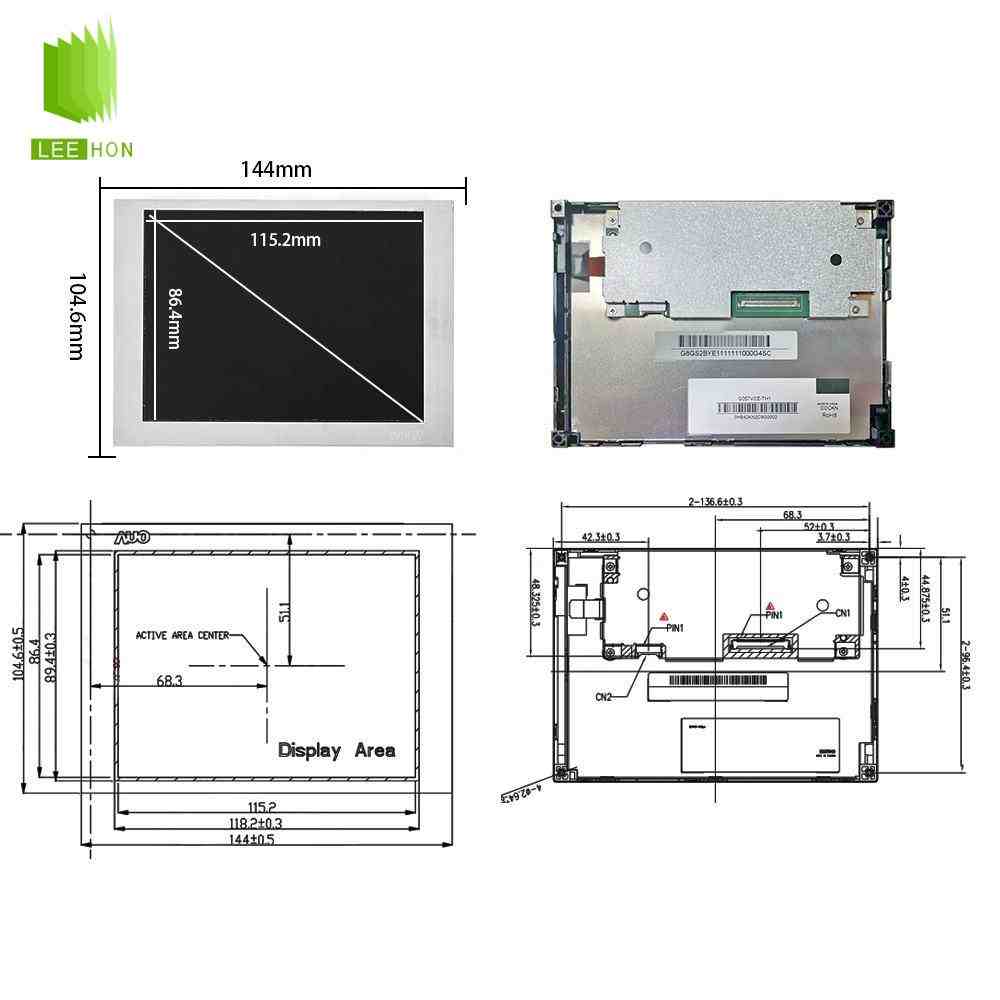

| 物理尺寸 | 显示尺寸 | 115.2(W)×86.4(H) mm |
| 外观尺寸 | 144(W)×104.6(H) mm | |
| 可视尺寸 | 118.2(W)×89.4(H) mm | |
| 外观厚度 | 12.3±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-Φ2.6), Rear mounting holes (4-Φ2.6) |
| 其它细节 | 重量 | 155/170g (Typ./Max.) |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学详情 | 亮度(cd/m²) | 450 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳视向 | - | |
| 响应速度 | 15/35 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.40 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 54% |
| sRGB覆盖率 | 75% | |
| Adobe RGB覆盖率 | 57% | |
| DCI-P3覆盖率 | 56% | |
| Rec.2020覆盖率 | 41% | |
| 低蓝光护眼 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 3.5W (Typ.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 输入电流 | 140/190mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.53W (Typ.) | |
| 信号接口 | TTL (1 ch, 6-bit) | |
| 逻辑电压 | - | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号详情 | 品牌 | 广濑电机 |
| 型号 | FH12-33S-0.5SH(55) | |
| 脚距 | 0.5 mm | |
| 脚数 | 33 pins | |
| 数量 | 1 pcs | |
| 脚定义 | DRGB-33P1C6B-020A | |
| 灯管特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SRKS-G-TB(HF) | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 0.26±0.03A | |
| 功率消耗 | 2.45W (Typ.) | |
| 亮度调节 | PWM占空比 | 2~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 30KHz | |
常见问题
Q1：G057VGE-T01主要是什么定位？
A：G057VGE-T01偏向5.7寸VGA工业显示应用，适合显示设备菜单、参数、运行状态、报警信息、基础图形界面和传统4:3工控界面。公开资料显示，该屏为a-Si TFT-LCD模组，分辨率为640×480，像素排列为RGB Vertical Stripe，显示模式为TN、Normally White、Transmissive，显示色彩为262K。
它不是高分辨率高清屏，也不是电容触摸一体化屏，更适合对结构兼容、接口匹配、宽温运行和长期维护有要求的工控设备。
Q2：G057VGE-T01适合用在哪些设备上？
A：它适合工业HMI、工业PC、PLC控制面板、仪器仪表、测试测量设备、数据采集终端、小型控制器、嵌入式显示模块和老设备维修替换等场景。
这类设备通常需要稳定显示参数、菜单、状态图标和基础曲线。G057VGE-T01的640×480分辨率适合传统VGA界面，450cd/㎡典型亮度、800:1典型对比度，以及-30℃至85℃工作温度范围，使它比普通消费类小尺寸屏更适合工业现场使用。
Q3：G057VGE-T01不太适合哪些场景？
A：如果设备需要高清图像、多窗口复杂UI、全视角IPS效果、强户外阳光直射显示、多点电容触摸一体化，或者主板只支持LVDS、MIPI、eDP接口，就需要谨慎评估。
G057VGE-T01是640×480分辨率、33Pin TTL/DRGB接口、TN显示方案，典型视角为80/80/70/70，典型亮度为450cd/㎡。它更适合室内或半室内工业显示，不建议直接按强户外高亮显示方案使用。
Q4：G057VGE-T01和普通5.7寸屏可以直接通用吗？
A：不能直接通用。5.7寸液晶屏常见分辨率有320×240、640×480等，接口也可能是TTL/RGB、LVDS、MCU或其他形式。G057VGE-T01虽然也是5.7寸VGA屏，但它采用33Pin 1ch-TTL接口，公开资料中的端子定义标注为DRGB-33P1C6B-020A，因此不能按LVDS屏、MIPI屏或串口屏方式直接替换。
替换时必须核对原屏完整型号、接口定义、连接器位置、背光结构、外形尺寸、安装空间和主板输出能力，而不是只看“5.7寸”和“640×480”。
Q5：替换G057VGE-T01时容易出错的地方是什么？
A：比较容易出错的是TTL线序、背光控制、结构厚度和触摸状态。公开资料显示，该屏外形尺寸约144mm×104.6mm×12.8mm，显示区域为115.2mm×86.4mm，WLED背光寿命标注为50K小时，并且带LED Driver。
如果只按“5.7寸VGA屏”采购，没有确认33Pin线序、背光输入、驱动板兼容和安装空间，可能出现点不亮、花屏、偏色、背光异常、亮度不可调或装配干涉等问题。

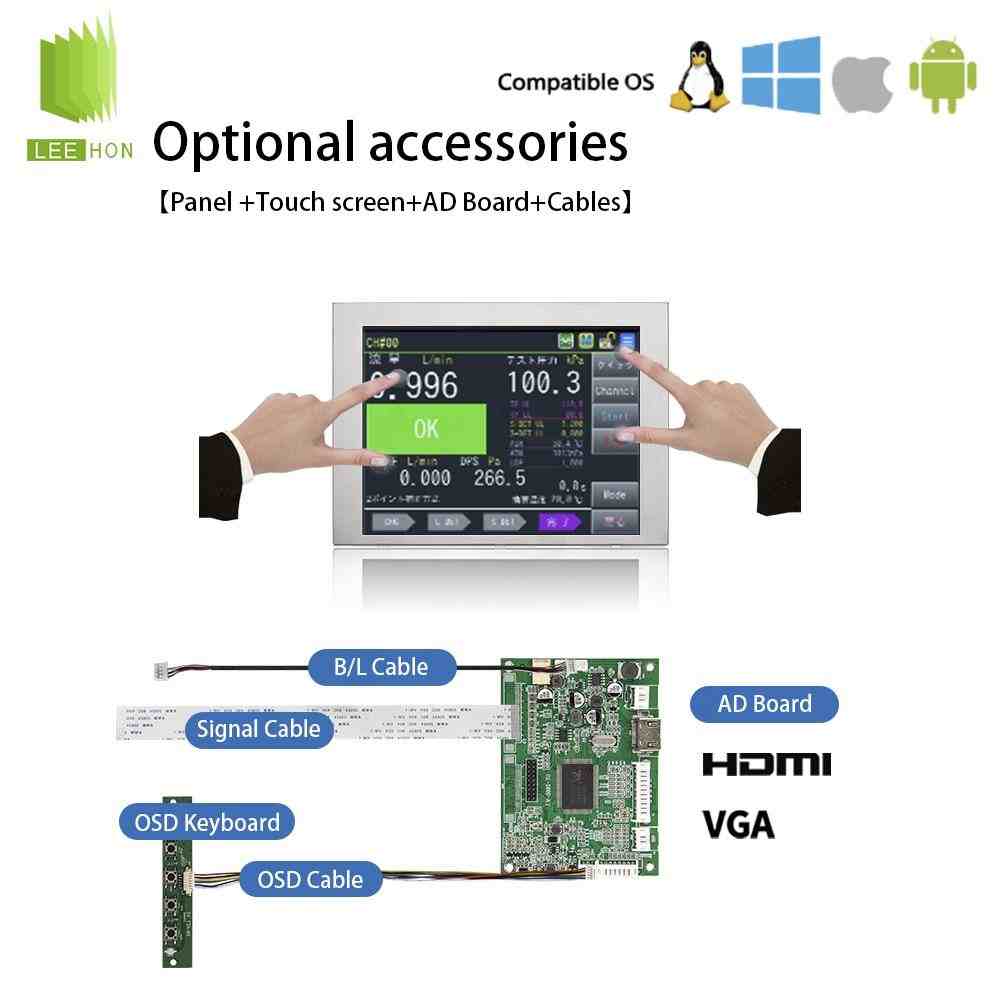

Q6：G057VGE-T01配驱动板要注意什么？
A：驱动板需要支持640×480分辨率和TTL/RGB输出，并匹配33Pin接口定义。由于该屏属于TTL/DRGB类接口，调试时要重点确认RGB数据位宽、DCLK、DE、HSYNC、VSYNC、扫描方向、供电时序和屏线线序。
背光部分也要确认。G057VGE-T01公开资料显示为WLED背光并带LED Driver，这说明背光驱动集成情况和普通“不带驱动”的小尺寸屏不完全一样，实际项目仍要核对背光供电、PWM调光、EN使能和亮度控制方式。
Q7：G057VGE-T01本身带触摸屏吗？
A：G057VGE-T01本体通常是不带触摸屏的LCD模组。公开资料中提到该型号为WLED背光、含LED驱动器、无触摸；也有供应资料将触摸面板标注为Optional，说明触摸更多是后续配套或项目定制方案，不应默认屏体自带触摸。
如果整机需要触摸操作，需要另外配置电阻触摸屏或电容触摸屏。电阻触摸适合简单菜单、戴手套操作、触控笔操作和成本敏感型设备；电容触摸适合玻璃盖板、多点触控、一体化外观和交互体验要求较高的设备。
Q8：G057VGE-T01适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开资料显示，G057VGE-T01有“In Production”状态记录，同时也有较早版本规格资料可查，说明它属于应用时间较长的工业屏型号。
长期项目仍要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。备选型号建议围绕5.7寸、640×480、TTL/RGB接口、相近结构尺寸、相近亮度和可适配驱动方案来筛选，不能只按“5.7寸液晶屏”模糊替代。
Q9：采购G057VGE-T01前应该向供应商确认什么？
A：建议重点确认实物标签是否为G057VGE-T01，是否能提供对应版本规格书，是否原装现货，批次是否一致，33Pin TTL线序是否匹配，背光驱动和调光是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件和预计用量。
Q10：G057VGE-T01供应商怎么选更有参考价值？
A：建议选择能提供“屏体、TTL/RGB驱动板、33Pin屏线、背光调光、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司自2008年创立，业务覆盖工业液晶显示驱动方案，经营或代理友达、京瓷、京东方、群创、天马、龙腾等品牌，产品规格覆盖3.5寸至55寸工业用液晶显示屏。
结合G057VGE-T01的实际选型，该型号涉及5.7寸640×480分辨率、33Pin 1ch-TTL接口、450cd/㎡典型亮度、WLED背光带LED Driver、无触摸、144mm×104.6mm×12.8mm左右结构尺寸等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q11：为什么G057VGE-T01采购不能只看价格？
A：因为这类群创工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板TTL/RGB输出、屏线线序、背光控制、电源时序、结构装配、触摸外配和后续维护。
单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。对于G057VGE-T01这类5.7寸VGA工业屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。
G057VGE-T01适合工业HMI、工业PC、仪器仪表、检测设备、数据采集终端、小型控制器和老设备维修替换等5.7寸VGA显示项目。它的选型重点不是单纯“5.7寸”，而是640×480分辨率、33Pin TTL接口、450cd/㎡典型亮度、WLED背光带LED Driver、宽温范围、触摸外配和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
