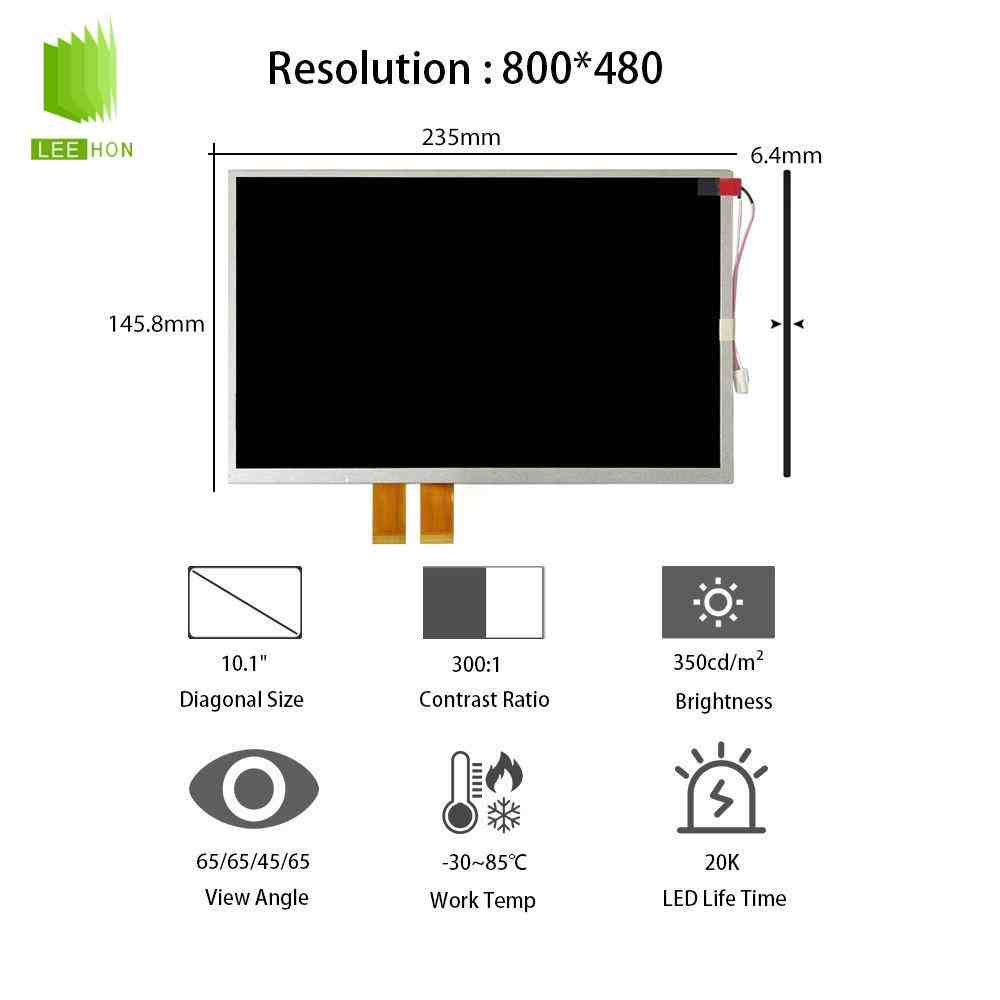

AT102TN03 V.8是群创推出的一款10.2英寸TFT液晶屏，采用800×480分辨率、60Pin并行RGB接口和WLED背光，典型亮度为350cd/㎡。该屏具有防眩光表面和-30℃至85℃工作温度，常用于车载影音、工程车辆显示、导航终端及老款嵌入式设备。需要注意的是，它属于车载应用型显示屏，是否满足具体整车项目的车规认证要求，还需结合项目标准单独确认。
| 10.2寸群创液晶屏模组AT102TN03 V.8信息表 | ||
| 类别 | 参数 | 值 |
| 基本信息 | 面板品牌 | 群创 |
| 面板型号 | AT102TN03 V.8 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 结构特征 | 面板尺寸 | 10.2英寸 |
| 重量 | 309g (Typ.) | |
| 表面处理 | 雾面 | |
| 像素数量 | 800(RGB)×480, WVGA | |
| 光学特征 | 面板亮度 | 350 cd/m²(Typ.) |
| 可视角度 | 65/65/45/65 (Typ.)(CR≥10) | |
| 对比度 | 300 : 1 (Typ.) (透射) | |
| 电子特征 | 翻转扫描 | 翻转 (水平/垂直) |
| 工作频率 | 60Hz | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(顶部) | |
| 寿命(小时) | 20K (Min.) | |
| 信号特征 | 电压供应 | 3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
| 信号系统 | TTL (1 ch, 6-bit) | |
AT102TN03 V.8常见问题
Q1：AT102TN03 V.8是LVDS接口吗？
不是。AT102TN03 V.8采用60Pin并行RGB，也称TTL接口，支持18bit RGB数据输入。普通LVDS驱动板不能直接连接，配套主板需要支持800×480分辨率及相应的RGB时序。
Q2：AT102TN03 V.8为什么不能只接3.3V就点亮？
该屏除3.3V数字电源外，还需要约9.2V的AVDD、16V的VGH、-7V的VGL以及VCOM和Gamma电压。驱动方案必须能够提供完整电压和正确上电顺序，否则容易出现白屏、花屏或无法显示。
Q3：AT102TN03 V.8适合车内高低温环境吗？
该型号工作温度和存储温度均为-30℃至85℃，比普通商用屏更适合温差较大的车内和工业环境。不过，整机仍需做好散热、防潮、防冷凝和电源抗干扰设计。
Q4：AT102TN03 V.8更换时需要注意哪些参数？

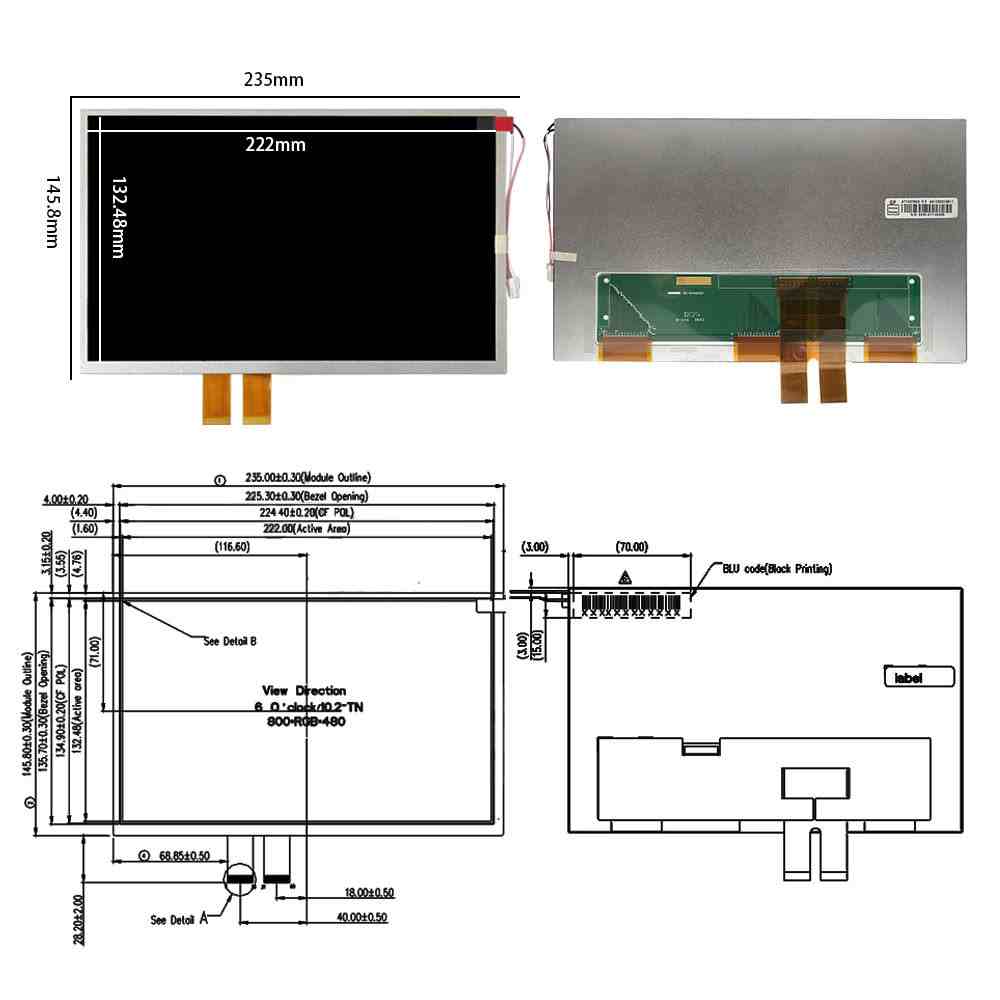

更换时应重点核对235×145.8×6.1mm外形尺寸、800×480分辨率、60Pin RGB线序及背光参数。该屏背光典型驱动条件约为9.3V、200mA，不能仅根据“10.2英寸”或AT102TN03前段型号直接替换。
