AT090TN12 V3工业液晶屏怎么样

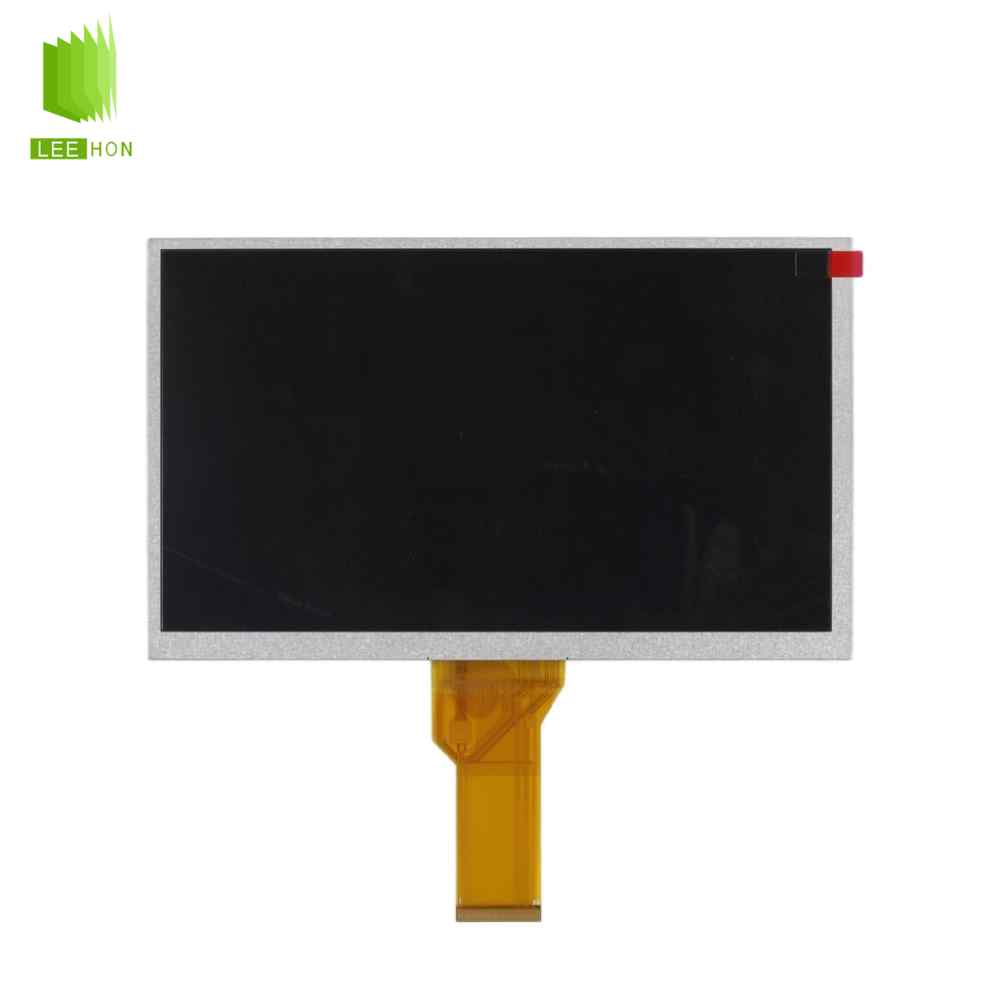

AT090TN12 V3是群创推出的一款9.0英寸TFT液晶屏，采用800×480 WVGA分辨率、16:9显示比例，典型亮度300cd/㎡、对比度500:1。该型号采用50Pin TTL并行RGB接口、WLED背光，工作温度为-20～70℃，适合工业控制、嵌入式终端及存量设备维修等应用。
| 9寸LCD奇美液晶屏AT090TN12 V.3特征表 | ||
| 类别 | 参数项 | 参数值 |
| 应用特征 | 制造商 | 奇美 |
| 型号 | AT090TN12 V.3 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| RoHS | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振性能 | - | |
| 备注信息 | 2 in 1 FPC, FPC length 80.0mm | |
| 结构特征 | 对角尺寸 | 9.0英寸 |
| 重量 | 253g (Typ.) | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 像素数量 | 800(RGB)×480, WVGA | |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.0825×0.2327 mm | |
| 像素间距(H×V) | 0.2475×0.2327 mm [104PPI] | |
| 显示区域(H×V) | 198×111.696 mm | |
| 开口区域(H×V) | 201.0×114.7 mm | |
| 外观尺寸(H×V) | 211.1×126.5 mm | |
| 外观厚度 | 5.9±0.3 mm | |
| 物理形状 | 平面矩形 | |
| 宽高比(H:V) | 16:09 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 光学特征 | 显示亮度 | 300 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 推荐视向 | 6 o'clock | |
| 可视角度 (左/右/上/下) | 70/70/50/70 (Typ.)(CR≥10) | |
| 响应时间 | 10/15 (Typ.)(Tr/Td) ms | |
| 色温 | 6638K | |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + Dithering) | |
| 白色坐标 | Wx:0.310; Wy:0.330 | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 2.35W (Typ.) | |
| 驱动IC | 已邦定 EK79713BCGB, EK73202ACGB | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 20K (Min.) | |
| 数量 | 3S11P | |
| 形状 | 阵列 | |
| 是否可换 | - | |
| 输入电压 | 9.9±0.6V | |
| 输入电流 | 220±22mA | |
| 功率消耗 | 2.05W (Typ.) | |
| WLED驱动状态 | 无 | |
| 物理类型 | 包含在屏信号接口中 | |
| 接口位置 | - | |
| 信号特征 | 输入电压 | 3.3/10.8/17.0/-5.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
| 输入电流 | 15/22/0.3/-0.3mA (Typ.)(IDVDD/IAVDD/IGH/IGL) | |
| 功率消耗 | 300mW (Typ.) | |
| 信号逻辑电压 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |
| 信号类型 | TTL (1 ch, 6/8-bit) | |
| 物理类型 | FPC | |
| 接口位置 | - | |
| 品牌 | - | |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚数 | 50 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | DRGB-50P1C8B-115A | |
AT090TN12 V3液晶屏相关问题
Q1：AT090TN12 V3采用LVDS接口吗？
不是。该型号采用50Pin TTL并行RGB接口，支持6-bit/8-bit显示，因此不能直接使用常见LVDS驱动板。
Q2：AT090TN12 V3的300cd/㎡亮度够用吗？
300cd/㎡更适合室内工业设备和普通环境使用。如果设备位于强光车间或户外区域，建议选择更高亮度的9寸液晶屏。
Q3：AT090TN12 V3是全视角液晶屏吗？
不是。该型号采用TN显示技术，典型可视角度约为70/70/50/70°，最佳观看方向为6点钟，更适合观看位置相对固定的设备。
Q4：AT090TN12 V3需要另外配置LED背光驱动吗？
需要。该型号采用3S11P WLED背光，但没有集成LED Driver，因此设备端需要另外提供匹配的背光驱动电路。
Q5：AT090TN12 V3可以替换其他9寸800×480液晶屏吗？
不能只看9寸和800×480。还需要核对50Pin TTL接口、Pin定义、211.1×126.5mm外形尺寸、FPC位置以及背光参数，确认电气和结构一致后再替换。
