G070Y2-L01是群创 Innolux 的一款7英寸TFT-LCD液晶模组，分辨率为800×480，采用20Pin、6/8bit LVDS接口，LED背光转换电路内置，主要面向车载显示和工业应用场景。该型号具备宽温、可反向扫描、6/8bit可转换、高色域等特点，规格书标注NTSC色域为72%，工作温度范围为-30℃至85℃。选型时要重点核对LVDS接口、3.3V屏体供电、12V背光转换供电、结构尺寸、屏线线序和整机安装空间，不能只按“7寸工业屏”直接替换。
| 7寸LCD群创工业液晶模组G070Y2-L01规格表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 群创 |
| 型号 | G070Y2-L01 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业显示、车载显示 | |
| 对角尺寸 | 7.0" | |
| 应用环境 | 存储温度 | -40 ~ 95 °C |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振性能 | 3.0G (29.4 m/s²) | |

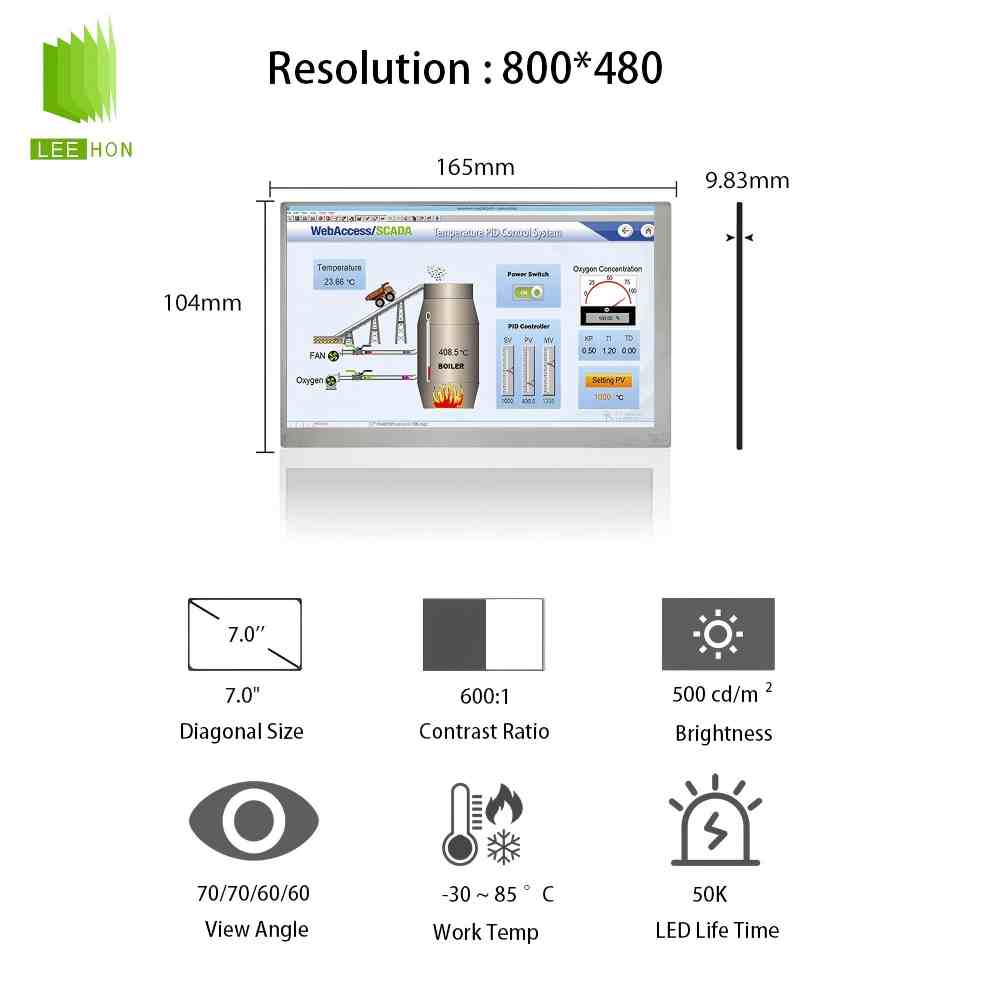

| 像素特征 | 解析度 | 800(RGB)×480, WVGA |
| 点间距(mm) | 0.0635×0.1905 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |

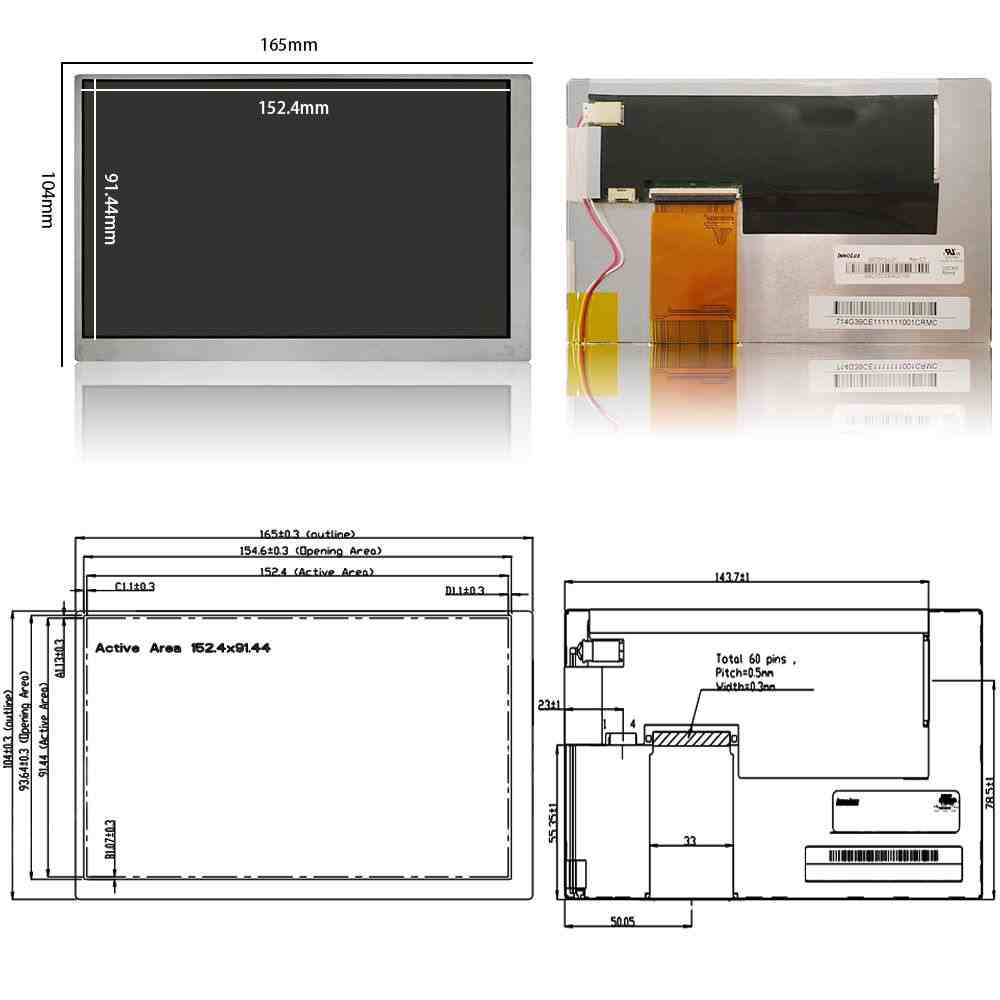

| 结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) |
| 开口区域(mm) | 154.6(H) × 93.64(V) | |
| 外观尺寸(mm) | 165(H) × 104(V) | |
| 外观厚度(mm) | 9.53±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 15:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 147/162g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 响应时间 | 5/11 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.40 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 75% |
| sRGB覆盖率 | 97% | |
| AdobeRGB覆盖 | 75% | |
| DCI-P3覆盖率 | 77% | |
| Rec.2020覆盖率 | 56% | |
| 低蓝光护眼 | - | - |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 3.71W (Typ.) | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 170/204mA (Typ./Max.) | |
| 功耗 | 0.56W (Typ.) | |
| 信号类型 | LVDS | (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 庆良 |
| 型号 | 076B20-0048RA-G4 | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | LVDS-20P1C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源(底部) | |
| 数量 | - | |
| 是否可换 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 高麟 |
| 型号 | LM123S004HTF13 | |
| 数量 | 1 pcs | |
| 脚数 | 4 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.25A (Typ.) | |
| 功耗 | 3.15W (Typ.) | |
常见问题
Q1：G070Y2-L01主要是什么定位？
A：G070Y2-L01偏向车载和工业显示应用，适合需要7寸WVGA显示界面的设备。它不是单纯的消费类小屏，而是面向车载监控、工业控制、人机交互、数据采集、仪器仪表等场景的显示模组。规格书中明确写到，该型号主要应用于 automotive display 和 industrial field。
Q2：G070Y2-L01适合用在哪些设备上？
A：#群创液晶屏#这款适合车载监视器、工业HMI、小型控制面板、检测设备、便携式数据终端、嵌入式工控设备、仪器仪表显示窗口等场景。800×480分辨率适合显示菜单、参数、状态信息和基础图形界面；如果项目界面需要更高精细度，可以再评估1024×600或更高分辨率的7寸屏。
Q3：G070Y2-L01不太适合哪些场景？
A：如果设备需要MIPI、eDP、TTL/RGB接口直连，或者需要高分辨率、超薄结构、全视角IPS显示、强户外阳光下长期可读，就要重新评估。G070Y2-L01采用LVDS接口，模组厚度规格书中给出的典型值约9.53mm，结构上不一定适合特别轻薄的手持终端或空间极紧凑的前装设备。
Q4：G070Y2-L01和普通7寸屏可以通用吗？
A：不能直接认为通用。7寸工业液晶屏常见接口包括TTL、RGB、LVDS、MIPI等，同样是800×480分辨率，也可能存在Pin脚定义、背光供电、FPC位置、厚度、显示方向和驱动时序差异。G070Y2-L01是20Pin LVDS接口，替换前应先核对原屏标签、规格书、屏线和主板接口，再做样品点屏测试。
Q5：G070Y2-L01替换时最容易出错的地方是什么？
A：比较容易出错的是供电和线序。规格书显示，G070Y2-L01屏体推荐供电电压为3.3V，背光转换电路供电典型值为12V，LVDS共模电压典型值为1.2V。如果只按“7寸LVDS屏”下单，没有确认屏线定义和背光输入，可能出现点不亮、背光异常、显示花屏或主板保护等问题。
Q6：G070Y2-L01配驱动板时要注意什么？

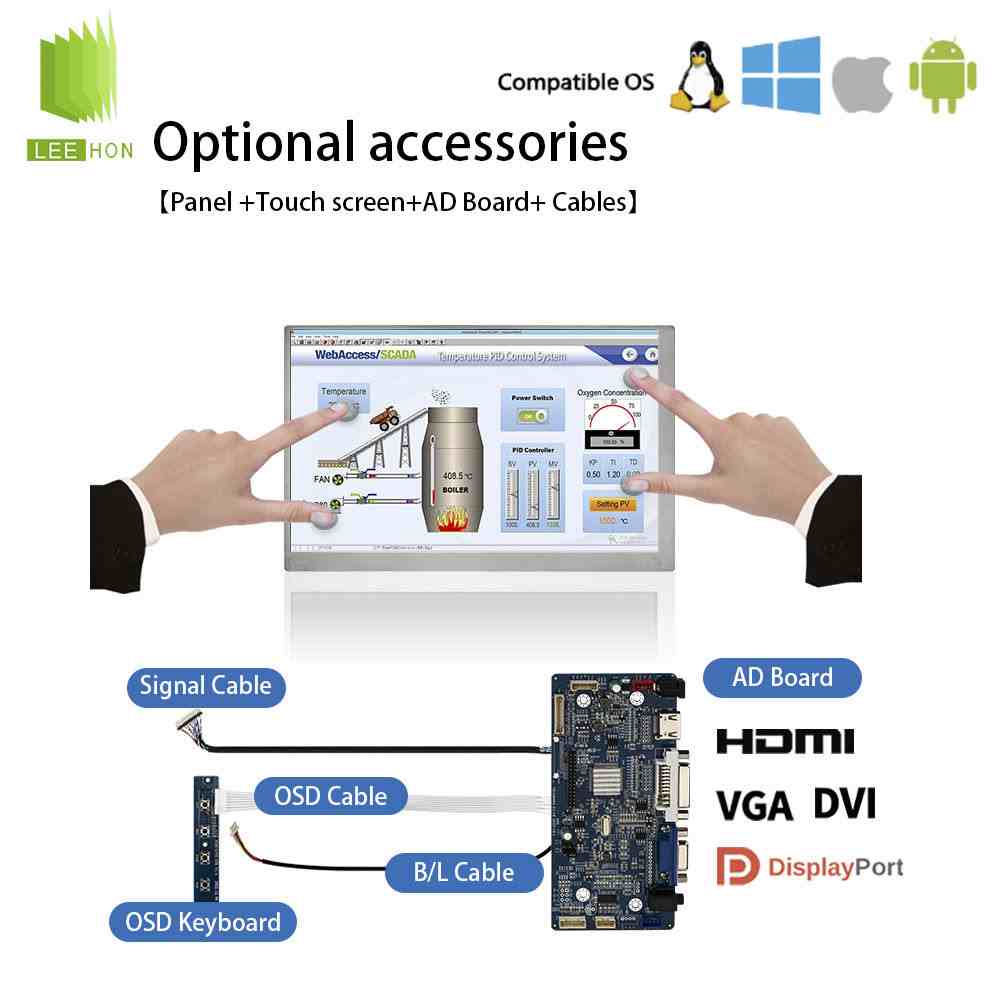

A：驱动板需要支持800×480分辨率和LVDS输出，并能匹配该屏的3.3V逻辑供电与12V背光输入。规格书中还标注该屏支持6/8bit可转换，所以驱动方案要确认色深设置、LVDS映射方式和时序参数。实际调试时，除了点亮屏幕，还要观察开机画面、背光调光、休眠唤醒、长时间运行温升和低温响应表现。
Q7：G070Y2-L01是否可以加触摸屏？
A：可以根据整机需求外配电阻触摸或电容触摸。工业设备如果以简单菜单、参数输入、戴手套操作为主，可以评估电阻触摸；如果需要玻璃盖板、多点触控、一体化外观，则可评估电容触摸。触摸方案不能只看尺寸，还要确认盖板开孔、贴合方式、触摸接口、抗干扰、控制板兼容和整机前壳结构。
Q8：G070Y2-L01长期项目要不要准备替代型号？
A：建议准备。G070Y2-L01属于应用时间较长的工业屏型号，规格书版本记录显示该型号早在2009年已有Approval specification版本，2019年版本已更新到C7修订。长期量产项目建议提前准备同尺寸、同分辨率、相近结构和可适配接口的替代型号，避免后期因库存、交期或批次变化影响整机交付。
Q9：采购G070Y2-L01前应该向供应商确认什么？
A：建议重点确认是否原装现货、是否能提供对应版本规格书、实物标签和批次是否一致、是否支持点屏测试、是否能配套LVDS线束和驱动板、是否有后续替代型号。若用于维修替换，最好提供原屏正反面照片、主板接口照片、屏线照片、整机型号和故障现象；若用于新项目开发，则要补充亮度需求、触摸需求、工作环境、结构空间和预计用量。
Q10：G070Y2-L01供应商怎么选更稳妥？
A：建议选择能做“屏体、驱动板、触摸、线束、接口确认、替代型号评估”的供应商，而不是只看单片屏报价。以杭州立煌科技为例，其官网公开信息显示，公司业务覆盖友达、京瓷、京东方、群创、天马、龙腾等品牌工业液晶屏，尺寸范围覆盖3.5寸至55寸，并可提供触摸屏、控制板、控制器、数据线、背光线等配套产品。
结合采购场景看，G070Y2-L01涉及20Pin LVDS接口、800×480分辨率、3.3V屏体供电、12V背光输入、165mm左右模组宽度等细节，供应商如果能协助核对规格书、制作线束、匹配驱动板和准备替代型号，能减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的尺寸覆盖、品牌覆盖和配套服务信息作参考，不作排名或绝对化判断。
Q11：为什么G070Y2-L01采购不能只看价格？
A：因为工业液晶屏上机后涉及的不只是屏体成本，还包括驱动板、屏线、背光、结构装配、触摸匹配、后续维修和批次一致性。低价屏如果版本不清、线序不明、缺少点屏支持，后期可能产生调试返工、交期拖延或兼容问题。对于G070Y2-L01这类LVDS接口工业屏，先确认技术匹配，再比较价格，会更适合工程项目采购。
G070Y2-L01适合车载显示、小型工控终端、工业HMI、仪器仪表和嵌入式设备等场景。它的选型重点在于LVDS接口、供电、背光、结构尺寸、触摸配套和供货状态。维修替换项目应优先核对原屏版本与线序；新项目开发则建议同步规划替代型号和配套驱动方案。
同尺寸接口型号参考
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 显示颜色 | 背光 | 信号接口 |
| G070ACE-L01 | 群创 | 7.0" | 液晶模组 | 800×480 | 500 | 800:1 | 262K/16.7M | WLED | LVDS |
| G070VW01 V0 | 友达 | 7.0" | 液晶模组 | 800×480 | 400 | 750:1 | 262K/16.2M | WLED | LVDS |
| G070Y2-L01 | 群创 | 7.0" | 液晶模组 | 800×480 | 500 | 600:1 | 262K/16.2M | WLED | LVDS |
| G070VTN01.0 | 友达 | 7.0" | 液晶模组 | 800×480 | 300 | 500:1 | 262K/16.2M | WLED | LVDS |
| G070ACE-LH3 | 群创 | 7.0" | 液晶模组 | 800×480 | 500 | 800:1 | 262K/16.7M | WLED | LVDS |
| G070VAN01.0 | 友达 | 7.0" | 液晶模组 | 800×480 | 480 | 1300:1 | 262K/16.7M | WLED | LVDS |
| G070ACE-LH2 | 群创 | 7.0" | 液晶模组 | 800×480 | 500 | 800:1 | 262K/16.7M | WLED | LVDS |
| G070VW01 V012 | 友达 | 7.0" | 液晶模组 | 800×480 | 400 | 1000:1 | 262K/16.2M | WLED | LVDS |
| G070VAN01.1 | 友达 | 7.0" | 液晶模组 | 800×480 | 200 | 1300:1 | 262K/16.7M | WLED | LVDS |
| TM070RDSG12-00 | 天马 | 7.0" | 液晶模组 | 800×480 | 400 | 1000:1 | 262K/16.7M | WLED | LVDS |
| TCG070WVLQEPNN-AN20 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 350 | 650:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLPEANN-AN20 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 350 | 1000:1 | 262K/16.2M | WLED | LVDS |
| G070VW01 V1 | 友达 | 7.0" | 液晶模组 | 800×480 | 350 | 500:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLPEAFA-AA20 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 280 | 1000:1 | 262K/16.2M | WLED | LVDS |
| G070VW01 V002 | 友达 | 7.0" | 液晶模组 | 800×480 | 400 | 750:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLSJPPA-GD20 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 500 | 650:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLEEENN-AN20 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 350 | 650:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLQEPFB-AA20 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 280 | 650:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLPEAFB-AA00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 280 | 1000:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLPEANN-AN00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 350 | 1000:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLPEANN-AN00-S | 京瓷 | 7.0" | 液晶模组 | 800×480 | 350 | 1000:1 | 262K/16.2M | WLED | LVDS |
| G070VAN02.0 | 友达 | 7.0" | 液晶模组 | 800×480 | 400 | 1000:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLPEANN-AN20-S | 京瓷 | 7.0" | 液晶模组 | 800×480 | 350 | 1000:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLBA-A00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 400 | 1000:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLRJQPA-GD20-00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 500 | 650:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLRHQPA-GD20-00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 500 | 650:1 | 262K/16.2M | WLED | LVDS |
| TCG070WVLS*QP*-GA*208 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 500 | 650:1 | 262K/16.2M | WLED | LVDS |
| TM070RDSG08 | 天马 | 7.0" | 液晶模组 | 800×480 | 500 | 500:1 | 262K/16.7M | WLED | LVDS |
| TCG070WVLSJPPB-GA20 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 500 | 650:1 | 262K/16.2M | WLED | LVDS |
| KDA-070OB-18053S-A | 京瓷 | 7.0" | 液晶模组 | 800×480 | 500 | 650:1 | 262K/16.2M | WLED | LVDS |
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
