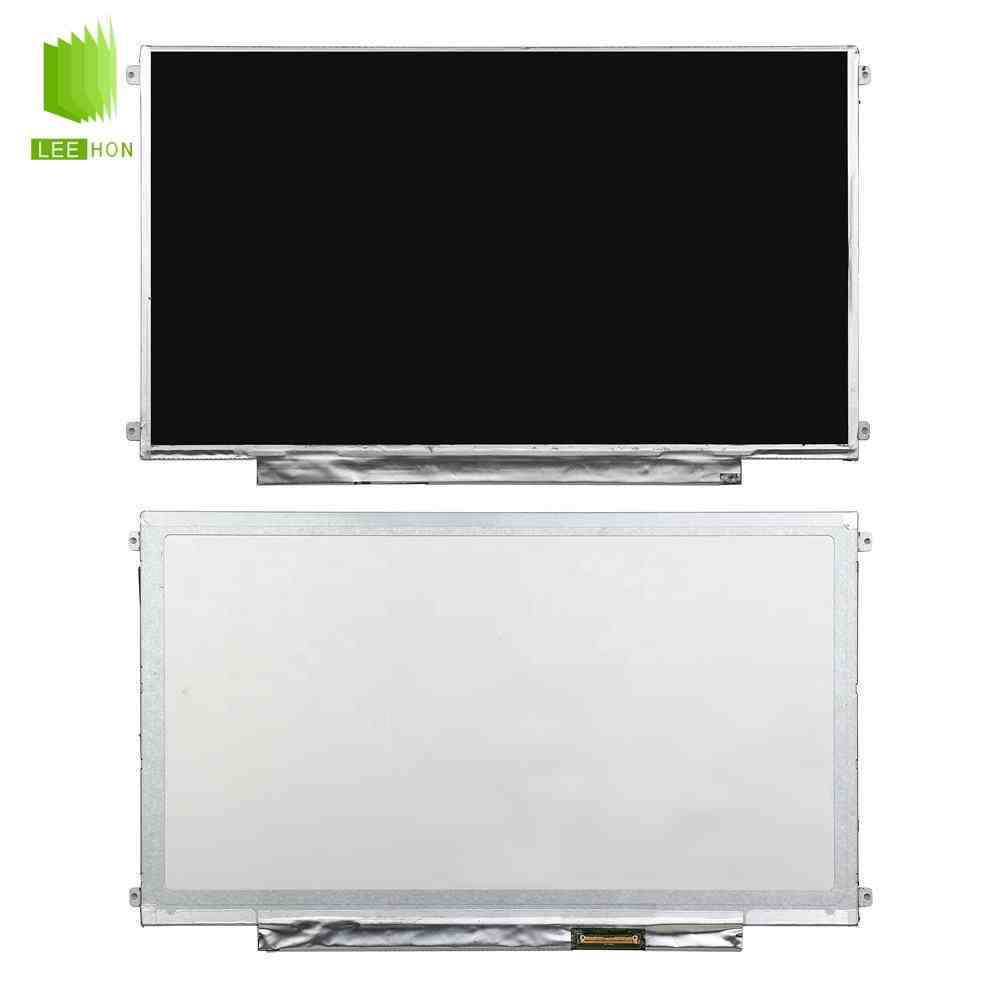

N133BGE-LB1是群创（Chimei Innolux）推出的一款13.3英寸笔记本液晶屏，采用1366×768 HD分辨率、16:9显示比例、TN显示技术、40Pin单通道LVDS接口和WLED背光。该屏典型亮度为200cd/㎡、刷新率为60Hz，采用轻薄结构和亮面表面，主要用于早期轻薄笔记本、商务本及13.3英寸电脑屏幕维修更换。
| 13.3寸奇美液晶屏模组N133BGE-LB1参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 奇美 |
| 面板型号 | N133BGE-LB1 | |
| 面板尺寸 | 13.3英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | CMN1341 | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 结构详情 | 像素数量 | 1366(RGB)×768, WXGA |
| 点间距 | 0.0716×0.2148 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2148×0.2148 mm (H×V) [118PPI] | |
| 显示区域 | 293.42×164.97 mm (H×V) | |
| 结构尺寸 | 可视区域 | 296.42×167.97 mm (H×V) |
| 外观尺寸 | 318.3×189.2 mm (H×V) | |
| 外观厚度 | 2.85/3.05 (Typ./Max.) mm | |
| 重量 | 245/260g (Typ./Max.) | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 200 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 45/45/20/45 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 8/8 (Typ.)(Tr/Td) ms | |
| 显示颜色 | 262K (6-bit) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 色温 | 6485K | |
| 亮度变动 | 1.43 (Max.)(5 points) | |
| NTSC比值 | 49% | |
| sRGB覆盖率 | 69% | |
| DCI-P3覆盖率 | 51% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 2.85W (Max.) | |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 12K (Min.) 小时 | |
| 光源位置 | 侧入式光源 | |
| 电压输入 | 25.2±1.8V | |
| 电流输入 | 59/63/66.15mA (Min./Typ./Max.) | |
| 功耗 | 1.4/1.59/1.79W (Min./Typ./Max.) | |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 含LED驱动 | |
| 信号详情 | 信号系统 | LVDS (1 ch, 6-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 200/230mA (Typ./Max.) | |
| 接口类型 | 端子 | |
N133BGE-LB1常见FQA
Q1：N133BGE-LB1的显示效果怎么样？
N133BGE-LB1采用1366×768分辨率和TN面板，典型亮度为200cd/㎡、对比度约500:1，属于较早期的笔记本显示规格。用于普通办公和基础显示没有问题，但在可视角度、亮度和色彩表现方面，与目前常见的IPS全高清屏存在明显差距。
Q2：N133BGE-LB1采用什么接口？
该型号采用40Pin单通道6bit LVDS接口，典型供电电压为3.3V，并内置LED背光驱动。它不是现在笔记本常见的30Pin eDP接口，因此更换时必须确认原电脑屏线仍然支持LVDS。
Q3：N133BGE-LB1可以直接升级成1080P IPS屏吗？
通常不能只换液晶屏完成升级。N133BGE-LB1使用40Pin LVDS接口，而很多13.3英寸1080P IPS屏采用eDP接口，信号标准和屏线可能完全不同。升级前需要确认主板输出能力、屏线、接口位置以及屏幕安装结构。
Q4：N133BGE-LB1可以用其他13.3英寸1366×768屏替换吗？
有较多替代选择，但需要同时满足13.3英寸、1366×768、40Pin LVDS、接口位置及外形结构要求。市场资料中可见B133XW01、B133XW03、LP133WH1、LP133WH2等部分版本作为兼容方向，但具体替换仍应以原屏标签、连接器位置和固定结构为准。
